マルチGNSS受信チップ eRideOPUS 7

型式 ePV7010B

旧製品

GPS+GLONASS同時受信マルチGNSSチップ

eRideOPUS 7 (型式：ePV7010B)は世界最高レベルの捕捉衛星数を実現したマルチGNSSチップです。GPS、SBAS、QZSSだけでなくGLONASS衛星も同時受信し、より精度の高い位置を安定してご提供できます。

位置精度50cmを実現するGNSS受信機チップ「ePV9000B」こちら

GNSS（時刻同期・車載/産業）

各種ダウンロード

特長
仕様
外寸図
評価用キット
各種ダウンロード
お問い合わせ

特長

マルチGNSS対応！ GPSとGLONASSを同時受信

従来のGPS単独測位と比較し、より高い測位精度とスムーズな航跡を実現
異なる周波数帯の信号を同時に扱うことにより、妨害波に対するロバスト性が向上
SBAS、QZSS対応

Galileo E1B/E1C信号を受信可能

"Galileo OS SIS ICD Issue 1 Revision 1 September 2010" に記載のE1B信号ならびにE1C信号を受信可能

トンネル、地下駐車場で測位可能、アーバンキャニオンで真価を発揮

マルチGNSSとデッドレコニングの組合せにより、過酷環境における測位精度の劣化を抑制
地下駐車場からのスタートでもデッドレコニングが可能（バックアップスタート機能）
ナビアプリからのフィードバックにより、さらなる位置精度の向上が可能（ポジションフィードバック機能）

使いやすさを重視したデッドレコニング　ホスト側でのセンサー処理は不要

センサーを接続するだけで、必要なパラメータを自動的に設定
車速パルスはGPSをリファレンスにして自動学習
受信機内部で自律航法の演算をおこない、結果をNMEAで出力

高速TTFF

ホットスタート1 秒以下

高レート測位

10Hz測位に対応（1 秒間に10 回の測位）

ノイズ耐久性能の強化

機器内部のノイズをカット＆ビルの反射波の影響を低減

AndroidドライバとAPIによりお客様製品の開発工数を軽減

Androidのアプリケーションの開発者向けに、フルノのGNSSチップ/モジュールで利用可能なAndroidドライバとAPIを用意
Androidをベースとしたカーナビゲーションや、車載機器にGNSSチップ/モジュールを組み込む際の開発の負荷を軽減

詳しくはこちら

シリアルFlash ROM対応

機能拡張でき、長期に渡って使用可能

お客様の用途に合わせてソフトウェアを提供します。

仕様

全般

受信衛星システム

GPS L1 C/A, GLONASS L1OF, QZSS L1 C/A, SBAS L1 C/A
Galileo E1B/E1C*

*"Galileo OS SIS ICD Issue 1 Revision 1 September 2010" に記載のE1B信号ならびにE1C信号を受信可能

衛星追尾チャンネル

32 ch
（GPS, GLONASS, Galileo, QZSS, SBAS）

更新周期

GNSS： 1/2/5/10 Hz
デッドレコニング（自律航法）： 1/2/5/10 Hz

受信感度

GPS
衛星追尾： -161 dBm
ホットスタート： -161 dBm
ウォームスタート： -147 dBm
コールドスタート： -147dBm
再捕捉： -161 dBm

GLONASS
衛星追尾： -157 dBm
ホットスタート： -157 dBm
ウォームスタート： -143 dBm
コールドスタート： -143 dBm
再捕捉： -157 dBm

*推奨アクティブアンテナ使用時

TTFF (Typical)

ホットスタート： <1 秒（@-130 dBm）
ウォームスタート：30 秒（@-130 dBm）
コールドスタート：33 秒（@-130 dBm）

*推奨アクティブアンテナ使用時

位置精度 (水平位置)

GPS：2.5m（CEP）
GPS+SBAS：2.0m（CEP）
GPS+SBAS+GLONASS：2.0m（CEP）

*推奨アクティブアンテナ使用時
*更新周期1Hz 時

供給電圧

DC 1.8V/ 3.3V

消費電流

衛星捕捉時： 61mA（@ DC 3.3V）

バックアップ電源

電圧： DC 1.4 - 3.6 V 電流： 10 μ A（Typ）

動作温度

-40℃ ~ +85℃

パッケージ

サイズ：LFBGA 7.0mm x 7.0mm、ボール数：64、ボールピッチ：0.8mm

プロトコル

eSIP（NMEA 0183 Ver4.10 準拠）
FURUNO バイナリ

インターフェイス

UART、I2C、バック信号、車速パルス

アンチジャミング

あり

耐マルチパス

あり

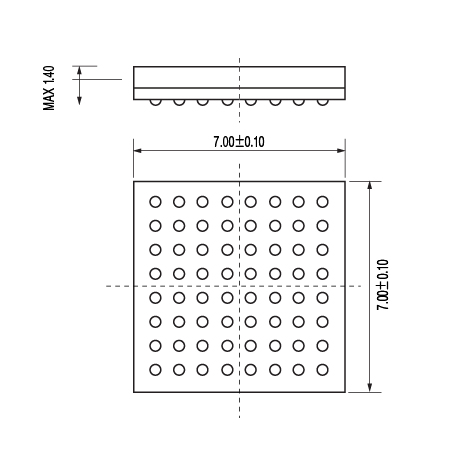

外寸図

評価用キット

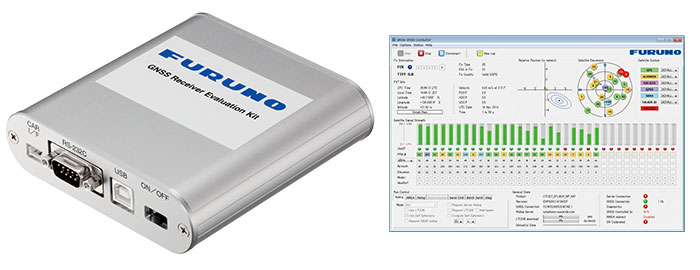

ePV7010B 評価用キット

マルチGNSS受信チップ ePV7010Bの性能を評価するための評価用キットです。

特長

USBバスパワーからのDC5V電源の供給
USBからのシリアル送受信
SMAコネクタから1PPS出力
SMAコネクタよりアンテナ接続
外寸：(w) 110mm x (D) 112mm x (H) 30mm
重量：約260g
付属品：USBケーブル、GPS-GLONASSアンテナ、CD ROM(専用通信ソフト、USBドライバ、ドキュメント)
