• 時刻同期用GNSS受信機
マルチGNSS基準周波数発生器

型式 GF-8702
  • 旧製品

世界最小クラスのサイズで低コストを実現した、OCXO搭載の高感度マルチGNSS基準周波数発生器

GF-8702は、高精度・高安定の周波数(10MHz)とタイムパルス(1PPS)を出力する、OCXOを搭載した高感度のマルチGNSS基準周波数発生器です。GPS/GLONASS/QZSS/SBASの同時受信に対応しています。
無線通信、ネットワーク通信、放送等のグランドマスタークロックにも最適で、小型化により用途の可能性を広げます。

>> 新製品：GF-8805（シングルバンドで1PPS精度 4.5ns未満、市街地マルチパス環境でも高精度なタイミング性能を実現）

  • GNSS（時刻同期・車載/産業）

特長

高安定な周波数（10 MHz）と、UTCに同期した正確なタイムパルス（1PPS）を出力

周波数とタイムパルスの位相関係は常に一定（コヒーレント、ジッターレス）

高感度マルチGNSS対応！ 過酷なGNSS受信環境化にも適応

世界最小クラスのサイズで、驚異のホールドオーバ性能

要求性能に合わせた製品をコンパチブルに提供

GF-8701、GF-8702、GF-8703 はピンコンパチブルに加えて出力フォーマットも同一

【仕様】

型式

タイミング仕様（1PPS）

周波数仕様（10MHz）

サイズ（mm）

定常状態

ホールドオーバ

定常状態

（24時間平均）

GF-8701

< ±100ns

-

< ±1×10-11

34×27×11

GF-8702

< ±100ns

< ±50μs/24H

< ±1×10-12

34×27×15.5

GF-8703

< ±100ns

< ±10μs/24H

< ±1×10-12

34×27×20

GF-8704

< ±50ns

< ±5μs/24H

< ±1×10-12

100×52×20

GF-8705

< ±50ns

< ±1.5μs/24H

< ±1×10-12

100×52×20

【参考：テストデータ】
ホールドオーバ開始から、1PPSタイミング確度 < ±Xμs を継続した時間

型式

1PPSタイミング確度

< ±0.1μs

< ±0.4μs

< ±1.1μs

< ±1.5μs

< ±5μs

< ±10μs

GF-8702

-

-

1H

2H

8H

16H

GF-8703

-

1H

3H

4H

16H

-

GF-8704

-

2H

6H

8H

-

-

GF-8705

2H

6H

18H

-

-

-

GPS時刻同期にも対応

時刻同期源を、UTC 時刻とGPS 時刻から選択可能

1衛星だけの追尾で周波数とタイムパルスの出力可能（移動体測位モード除く）

アンテナ接続確認機能

アンテナの接続状態（オープン・ショート）を確認可能

アンテナ給電機能

GNSS 基準周波数発生器から直接、アンテナへ給電可能

電源の瞬断復帰機能

バックアップ電源を接続することで、再起動から定常状態までの時間を大幅に短縮

ノイズ耐久性能の強化

機器内部のノイズをカット ＆ 都市部のマルチパス環境などビルの反射波の影響を低減

TRAIM機能により信頼性の低い衛星を排除

外部パルスへの同期

外部から入力したタイムパルスへの同期が可能

任意の周波数を出力

基準周波数とは別に、任意の周波数を設定して出力可能

広い動作温度範囲

ITU-T G.8272/Y.1367に適合

グランドマスタークロックの用途に最適

その他、様々な通信・放送用途にも対応

信頼性を求められる社会インフラに最適

推奨アンテナと組み合わせて、性能を最大限に発揮

GLONASS受信に対応。
高いノイズ耐性とIP67の耐環境性能をもつ、タイミング用途に最適なマルチGNSSアンテナ AU-217はこちら

仕様

全般

受信衛星システム

GPS L1 C/A, GLONASS L1OF, QZSS L1 C/A, SBAS L1 C/A

衛星追尾チャンネル

26 ch（GPS, GLONASS, QZSS, SBAS）

受信感度

GPS
衛星追尾： -161 dBm
衛星捕捉： -147 dBm

GLONASS
衛星追尾： -157 dBm
衛星捕捉： -143 dBm

*推奨アクティブアンテナ使用時

整定時間

< 5 分

10 MHz 出力

矩形波

10MHz出力 (ロック状態)

周波数確度（24H 平均）：< ± 1 × 10⁻¹²
短期安定度（ルートアラン分散[ τ =1s]）：< 2 × 10⁻¹⁰

1PPS出力 (ロック状態)

1PPS 確度：< ± 100ns
1PPS 精度：15ns（1 σ）

10MHz出力 (ホールドオーバ)

周波数確度（24H）：< ± 3 × 10⁻⁹
短期安定度（ルートアラン分散[ τ =1s]）：< 2 × 10⁻¹⁰

1PPS出力 (ホールドオーバ)

1PPS 確度：< ± 50μs/24H

供給電圧

DC 3.7V

消費電流

450 mA（Typ）（3.7 V、安定時）

バックアップ電源

電圧： DC 1.4 - 3.6 V
電流： 0.4 μA（Typ）（通常動作時）

動作温度

-40℃ ~ +85℃

アンテナ検出

ショート / オープン検出

サイズ

34mm × 27mm × 15.5mm

プロトコル

eSIP（NMEA 0183 Ver4.10 準拠）

アンチジャミング

あり

耐マルチパス

あり

機能

外部パルス同期、状態出力信号

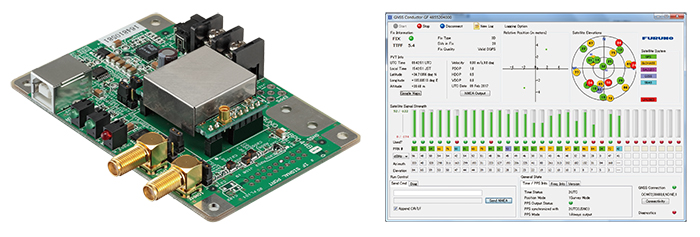

評価用キット

GF-8702評価用キット 型式：VF-02

マルチGNSS基準周波数発生器の性能を評価するための評価用キットです。
USBでPCと接続して通信をおこない、タイムパルス（1PPS）と基準周波数（10MHz）をSMA端子から出力します。

■付属品：GNSS アンテナ、CD（GNSS Conductor GF）、USB ケーブル

評価キットのセットアップ方法（動画）

電源とGNSSアンテナを接続するだけで簡単にご使用いただけます。

各種ダウンロード

名称 最終更新日
2018年06月14日
2018年08月31日
2018年08月01日
2018年08月01日
2017年03月08日
2017年03月08日
2019年05月17日
2019年05月24日
名称 備考

【動作環境】
OS
Windows® 7(32bit, 64bit) / 8.1(64bit) / 10(64bit)
ディスプレイ解像度
1024×768 以上 推奨

【説明】
Windows® PCとUSBシリアル通信をおこなうためのドライバです。

【動作環境】
OS
Windows® 7(32bit, 64bit) / 8.1(64bit) / 10(64bit)
【インストール方法】
GnssConductorGF_Windows_UsbSerialDriver.zipを解凍し、dpinst_x64.exe（64 bit PCの場合）またはdpinst.exe（32bit PCの場合）を実行してください。
