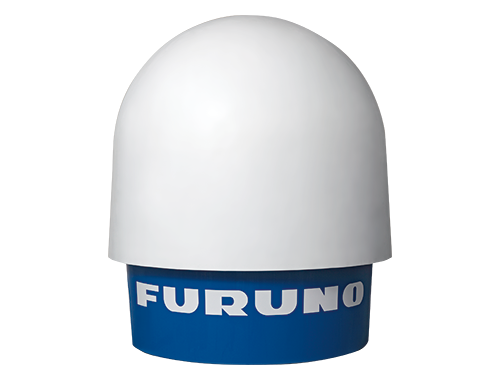

小型Xバンド ドップラ気象レーダー
型式 WR110
小型・軽量、高解像度での観測が可能な気象レーダー
WR110は、民間企業・研究機関・地方自治体など、幅広いお客さまに導入いただけるエントリーモデルの気象レーダーです。
- 気象観測システム
特長
簡単かつ柔軟な設置性
- 小型、軽量 (ø98 cm, 65 kg)
- クレーンなどの重機を使わない設置
- 家庭用電源で動作
運用コストの削減
- 送信部に固体素子を採用
- マグネトロンを使用しないため、送信部の定期交換が不要
- 低消費電力設計（100V、200W）
- 自己診断機能による障害の早期検知
高い可搬性を実現
搭載イメージ
- 気象レーダーを車両に搭載し、任意のエリアで観測※1
- 方位センサーの接続が可能※2
- 輸送中の振動を軽減するダンパー※2をラインナップ
MIL-STD-810G Test Method 514.7 ANNEX C Category 4 Secured Cargo, Common carrier (US highway truck vibration exposure) Test1 に合格 - 輸送に適した専用ケース※2
- 国内免許は特定地点の運用に限る
- オプション
多様なソフトウェアに対応

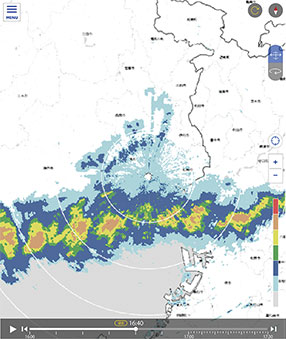

- Web アプリケーション(有償サービス)
- PC、スマートフォン、タブレットで閲覧可能
- 登録地点における降水量グラフ表示、アラート、短時間予測機能など
- 主要なデータ形式に対応
- HDF5 (Vaisala IRIS Focusを利用可能)
- NetCDF
- その他
仕様
偏波方式
水平偏波（H）
周波数
9.4 GHz帯
パルス幅
0.5 ～ 50 μs
パルス繰返し周波数 (PRF)
～ 2,000 Hz
ビーム幅
2.7 度
送信出力
100 W
仰角可変範囲
-2 ～ 182 度 （可変）
アンテナ回転数
0.5 ～ 10 rpm
最大観測距離
70 km
観測機能
PPI、ボリュームスキャン、セクターPPI、セクターRHI
出力データ
レーダー反射因子 Zh [dBZ]、ドップラ速度 V [m/s]、ドップラ速度幅 W [m/s]、 降雨強度 R [mm/h]
補正処理
自由空間伝搬損失、降雨減衰、ドップラ速度折り返し
ドップラ速度
+/-64 m/s
不要信号除去
グランドクラッタ除去、干渉除去
対応データ形式
Binary, CSV, JPEG, CF/Radial, Opera Odim HDF5, NEXRAD Level 2
動作温度範囲
-10 ℃ ～ +50 ℃
耐風速（レドーム）
90 m/s
電源
AC 100-240 V単相、 50/60 Hz
消費電力
350 W以下、200 W (Typ)

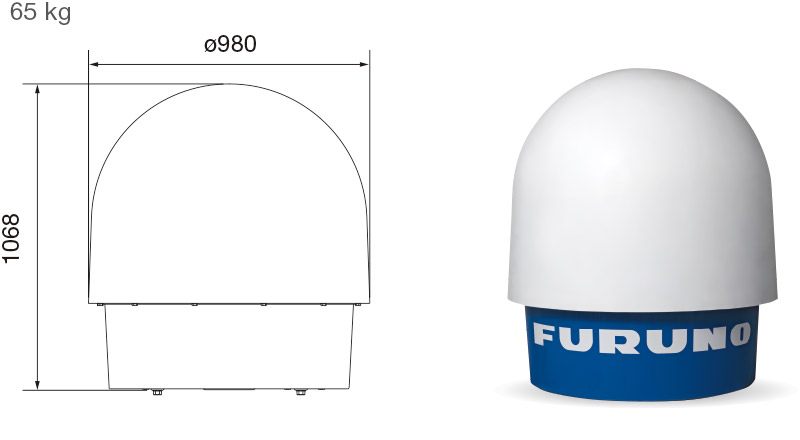

外寸図
レドームのカバー取り外しで、幅800mmの狭いスペースでも搬入可能

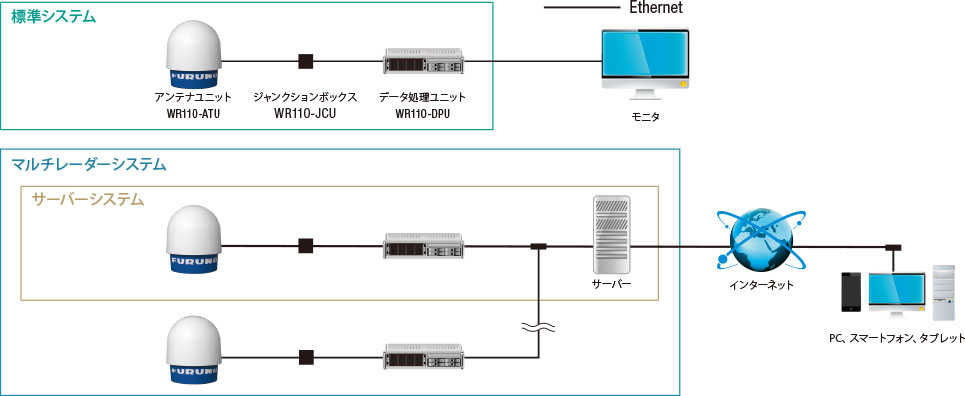

システム構成
各種ダウンロード
気象観測システムに関するお問い合わせ
システム詳細につきましては、下記よりお問い合わせください。
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
