小型Xバンド二重偏波 ドップラ気象レーダー
型式 WR2120
水平と垂直の偏波を同時に送受信する二重偏波の小型ドップラ気象レーダー
- 気象観測システム
特長
二重偏波

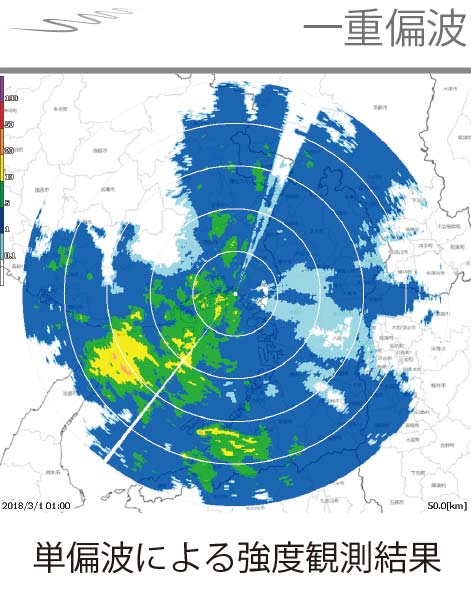

高解像度の雨観測と正確な測定

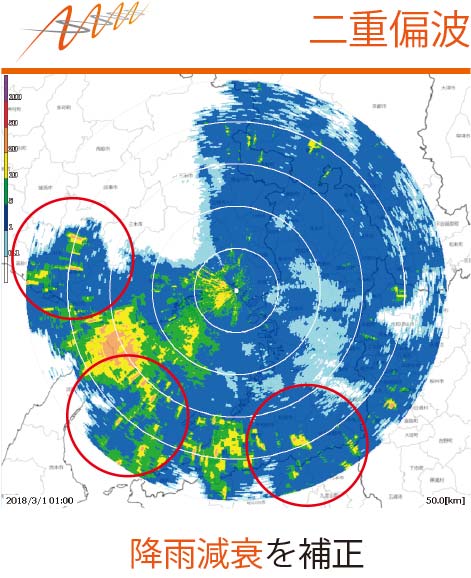

マルチパラメータを活用して豪雨による減衰を補正し、欠測を最小化

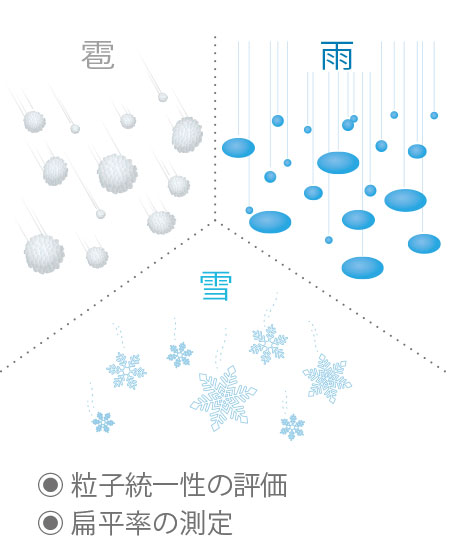

粒子判別（オプション）
反射強度比や位相差など、WR2120が提供するマルチパラメータによって粒子性状を評価、 雪・雹・雨を判別
簡単かつ柔軟な設置
- 小型、軽量（ ø1 m, 65 kg）
- クレーンなどの重機を使わない設置が可能
- 家庭用電源で動作
運用コストの削減
- 固体化
- 送信部に固体素子を採用
信頼性の向上、メンテナンス頻度低減、長寿命化 - 低消費電力設計
- 送信部に固体素子を採用
高精度かつ多彩な観測が可能
- 降水粒子の粒径および種別（雨雪）を判別するための二重偏波情報（Zdr、Kdp、ρhv)を出力
- 3次元スキャンにより積乱雲の鉛直構造を解析
多様なデータ形式に対応
Baron Lynx、Vaisala IRIS Focusなど
炭素繊維強化プラスチック製主反射鏡（アンテナ）
- アンテナを軽量化
- 衝撃や振動による損傷、機械駆動部の負荷を軽減
仕様
偏波方式
二重偏波（水平、垂直）
同時送受信（STAR）
周波数
9.4 GHz帯
パルス幅
0.5-50 μs
パルス繰返し周波数（PRF）
～ 2000 Hz
送信電力
100 W （水平ビームと垂直ビーム）
空中線指向角
2.7 度 （水平ビームと垂直ビーム）
空中線利得
≧ 33.0 dBi
仰角走査範囲
-2 ～ 182 度（可変）
水平走査範囲
360 度 （連続）
アンテナ回転数
0.5 ～ 10 rpm （可変）
最大観測距離
70 km
観測機能
PPI、ボリュームスキャン、セクターPPI、セクターRHI
出力データ
レーダー反射因子 Zh [dBZ]、 ドップラ速度 V [m/s]、ドップラ速度幅 W [m/s]、 偏波間位相差 φ dp [deg]、伝搬伝搬位相差変化率 Kdp [deg/km]、 偏波間相関係数 ρhv、レーダー反射因子差 ZDR [dB]、 降雨強度 R [mm/h]
ドップラ速度
+/-64 m/s
対応データ形式
Binary, CSV, JPEG, CF/Radial, Opera Odim HDF5, NEXRAD Level 2
温度範囲
-10°C ～ +50°C（起動中）、 -25°C ～ +50°C （稼働中）
湿度範囲
最大 93%RH （結露なき事）
耐風速（レドーム）
90 m/s
入力電源
AC 100-240 V単相、 50/60 Hz
消費電力
650 W以下、 470 W （Typ）
感度・反射率
Typ. 22 dBZ@50 km @Q0N 50 μs 2 MHz (SNR = 4 dB)
送信部タイプ
固体化

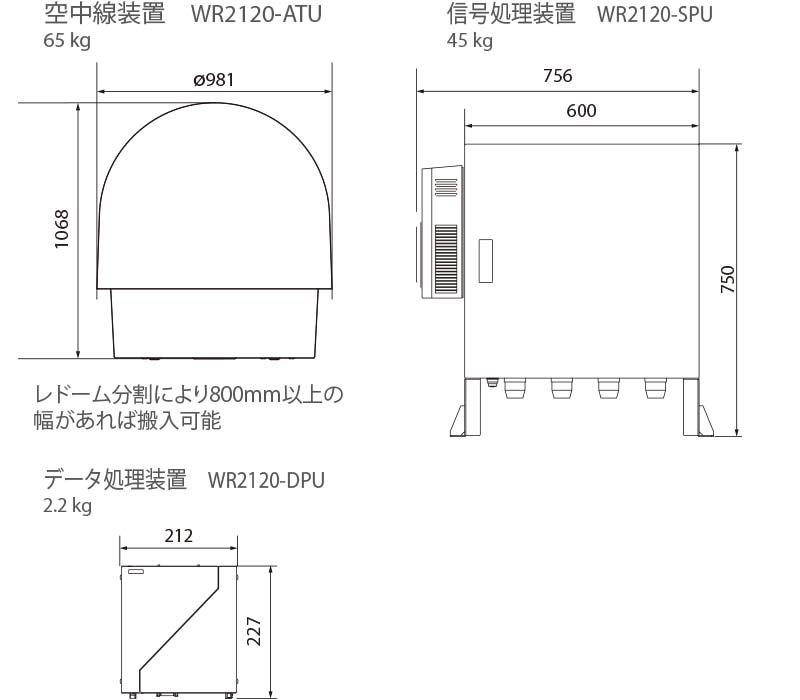

図面

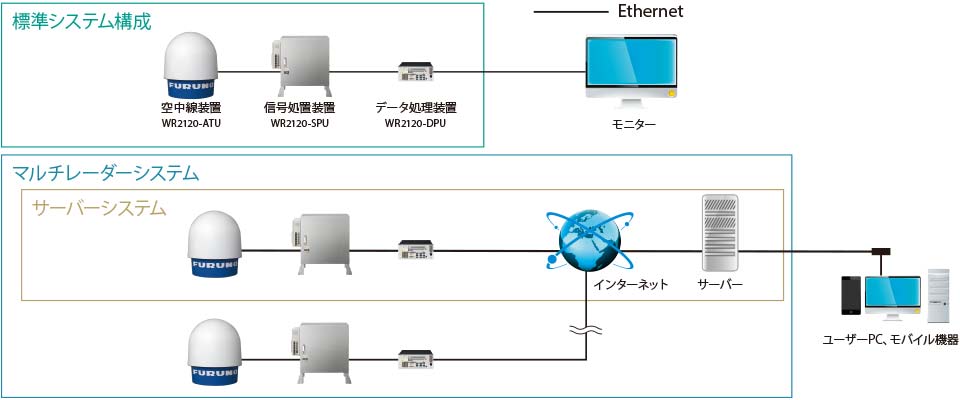

システム構成
各種ダウンロード
気象観測システムに関するお問い合わせ
システム詳細につきましては、下記よりお問い合わせください。
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
