- ネットセンサー
ネットレコーダー
型式 TE-155
中層・着底びきに最適！入網魚群の反応をクリアに表示

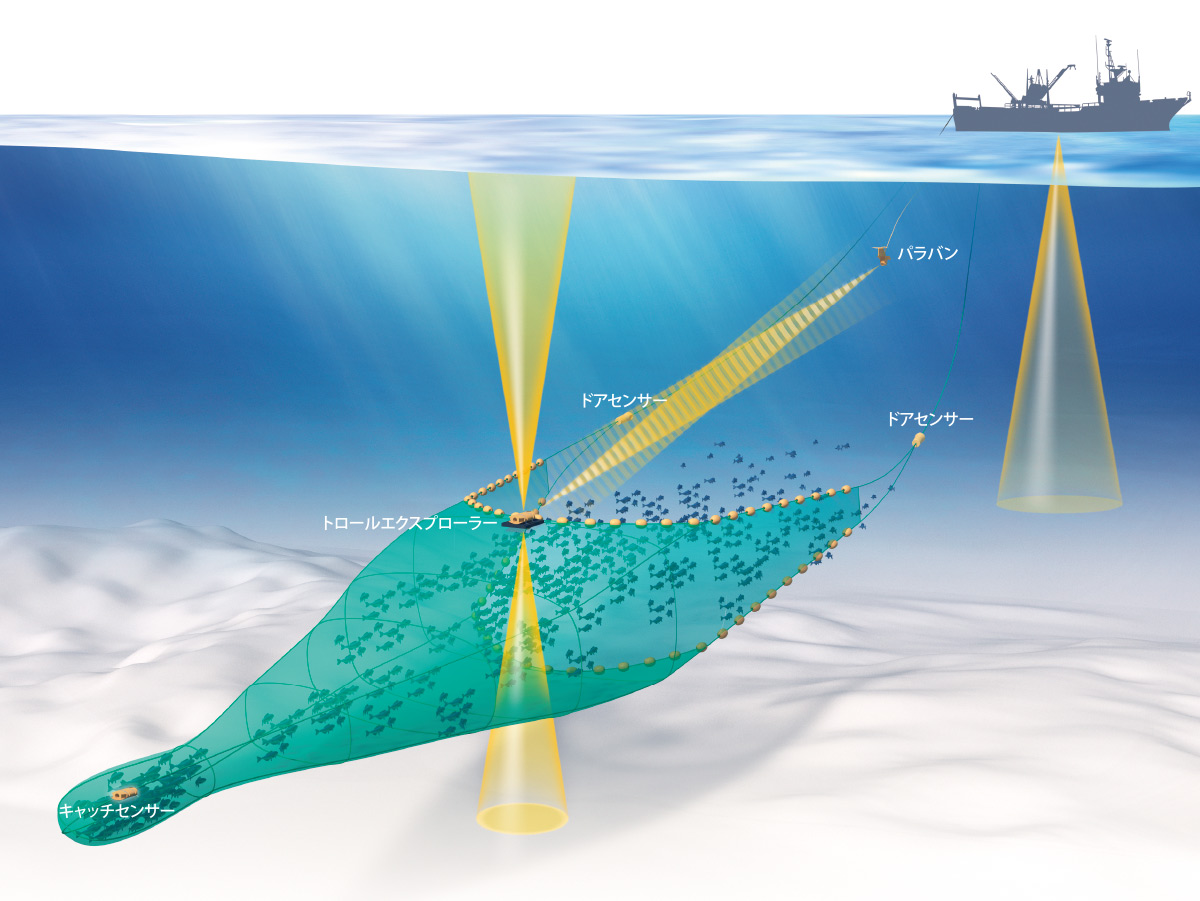

網の入口に送受波器を装備することで、網と海底・水面との位置関係をはじめ、網口の上下の開き具合や網口から入る魚群、網口の上下の魚群などが分かります。
- 漁船
特長
ネットレコーダー 型式 TE-155の紹介動画
的確な曳網操船をサポート！
網の入口に送受波器を装備することで、網と海底・水面との位置関係をはじめ、網口の上下の開き具合や網口から入る魚群、網口の上下の魚群などが分かります。
また、綱の沈降や着底の状況を確認することができます。

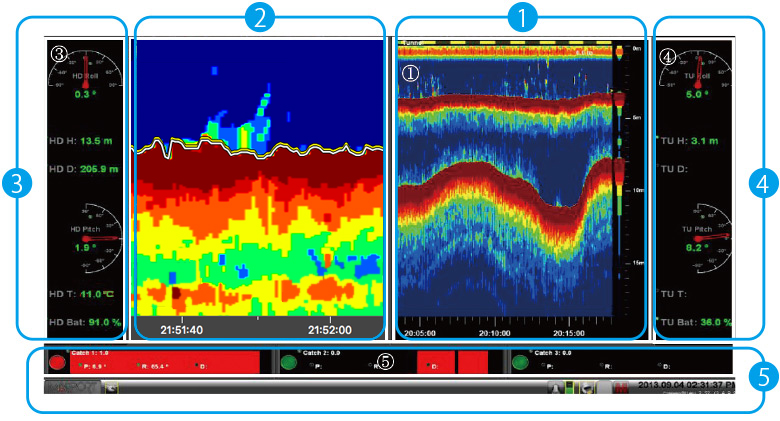

- トロールエクスプローラーからの画像
- スピードエクスプローラーからの画像
- トロールセンサーの姿勢角（ピッチ＆ロール）・バッテリー残量
- ドアセンサー（ヘッドライン/ロープ）の姿勢角（ピッチ＆ロール）・バッテリー残量
- キャッチセンサーからの画像
- 2~5は標準構成外

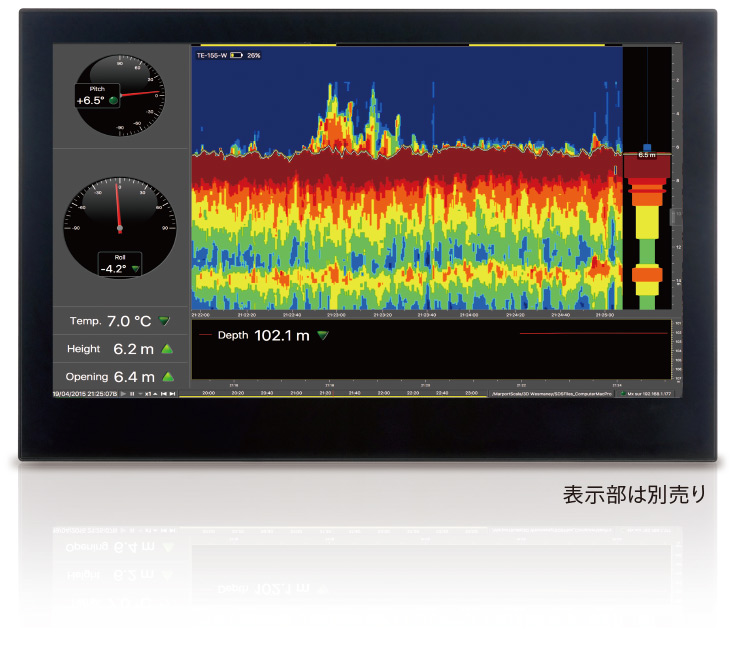

底びき操業の入網魚群反応をグラフィック表示！
状況の判断、揚網タイミングの的確な判断に役立ちます。また、装備するセンサーの用途に応じて画面のレイアウトが可能なため、情報を見逃しません。
中層・着底びきに最適！
最大水深2000 m、伝送最大通達距離4500 m（33 kHz高出力時 ）※
※ただし、この値は海中ノイズレベルにより変わります。ハイドロフォン NC-1-08が必要
データの収録・再生が可能
PCにデータを収録・再生することで操業の過程を再現・分析したり、漁具（オッターボード等）の姿勢や間隔等を再確認することが可能です。
キャッチセンサーとドアセンサーの電池動作時間はそれぞれ約500時間/200時間以上
1回の満充電で長時間の連続運転が可能なため、充電のために取り出す手間が減らせます。
フルノネットレコーダーのパラバン受波器の使用が可能
プリアンプユニット（オプション品）を使用することによって、CN-24のパラバンや受波器の装備はそのままでお使いいただけます。
仕様
全般
周波数
【発信器】
伝送周波数
33～60kHz
ビーム幅 70°
距離範囲 2,500m以下
深度範囲 1,600m以下
更新周期 深度：3〜8秒、水温：3〜16秒
探知周波数
120〜210kHz
表示範囲 5〜40m
受信チャンネル数
【受信器】
受信ポート：3ポート
イーサーネット：1ポート、1000Base-T (PoE)
深度測定範囲
【PC】
表示範囲
距離 0〜2000m
深度 -2〜2000m
水温 -5〜+25℃
信号伝達距離
【キャッチセンサー】
最大距離：2,500m (40kHz), 1,000m (70kHz)
最大深度：1,200m (40kHz), 1,500m (70kHz)
【ドアセンサー】
最大距離：2,500m
最大深度：1,200m
構成品
標準品

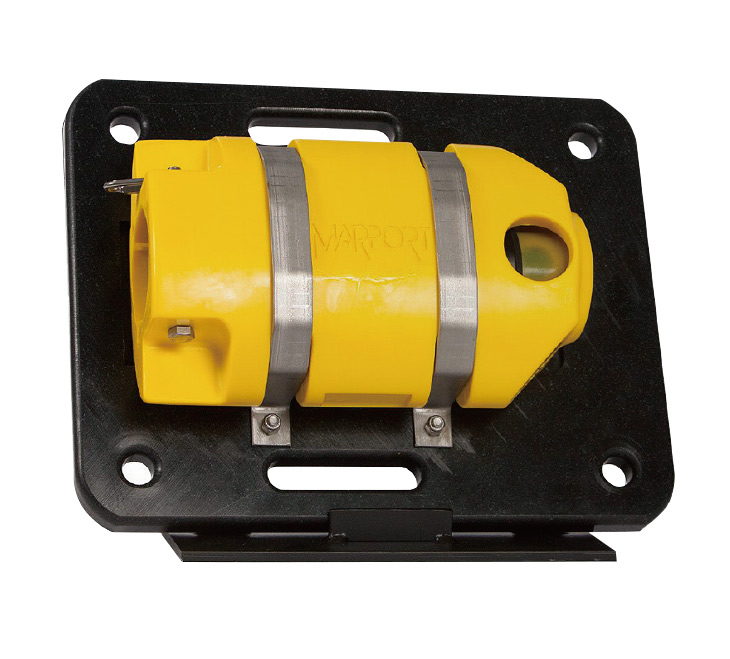

発信器 トロールエクスプローラー(TE-155-W)
1
受信器(M3REC)
1
パラバン(PA-1-01-50/PA-1-01/PA-1-02/PA-1-01-75)、またはハイドロフォン(NC-1-05/07/08)
1
PC(MAC-0-01、マウス、ケーブル、アダプタ他 同梱)
1
充電器(BC-LIION-03)
1
工事材料、付属品、予備品
オプション品
キャッチセンサー
ドアセンサー
トロールスピードセンサー
プリアンプユニット
センサー取付けキット
センサー取付け軸
センサーシールド
ソフトウェア(ピッチ＆ロール)
水温計機能オプション
深度計機能オプション

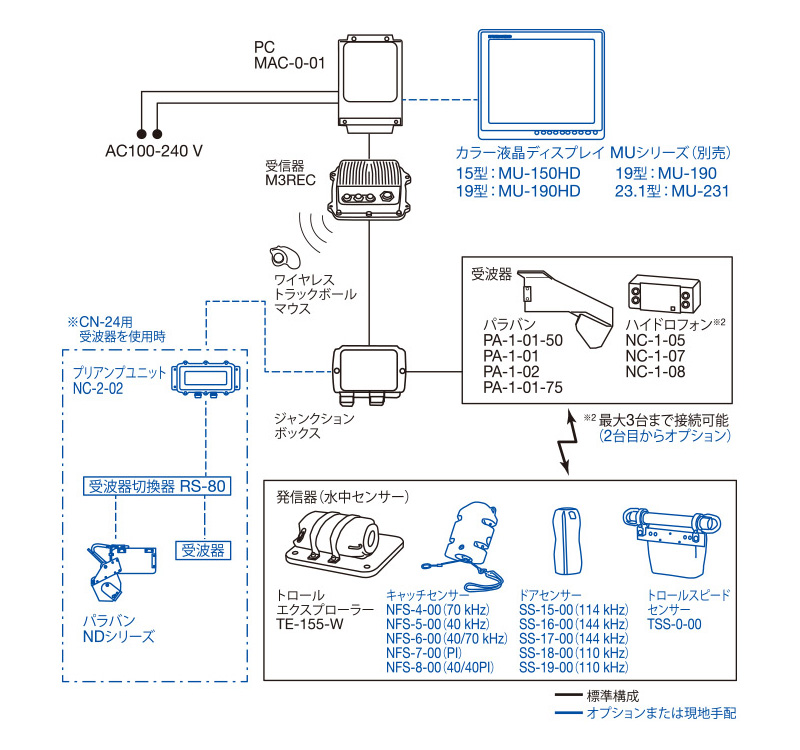

系統図

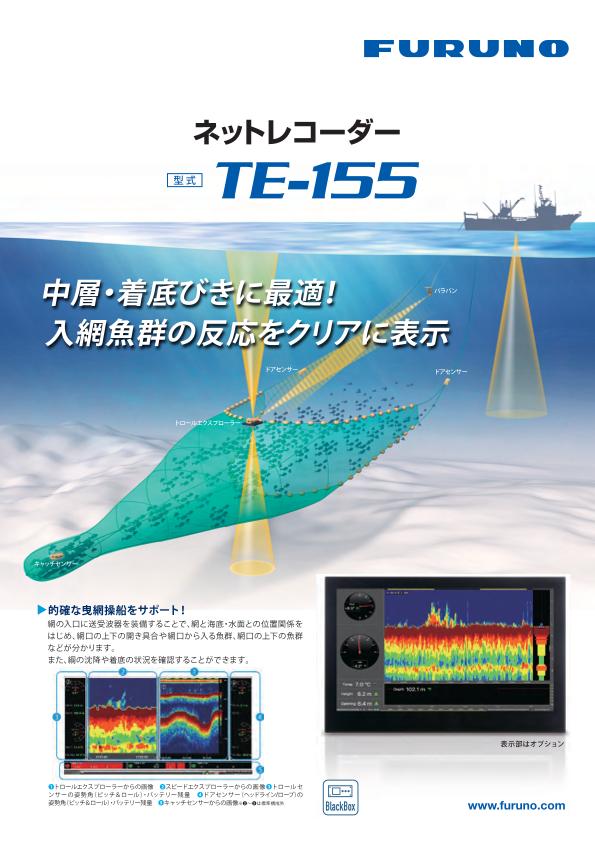

各種ダウンロード
