• 車載/産業用GNSS受信機
マルチGNSS受信モジュール

型式 GN-86
  • 旧製品

高い測位精度を実現した、小型で高感度のマルチGNSS受信モジュール

eRideOPUS 6(型式：ePV6010B)は高い測位精度と低コスト化を実現したマルチGNSSモジュールです。GPS衛星だけでなくSBAS、QZSSも測位に使用可能です。

  • GNSS（時刻同期・車載/産業）

特長

QZSS、SBAS対応

Galileo E1B/E1C信号を受信可能

"Galileo OS SIS ICD Issue 1 Revision 1 September 2010" に記載のE1B信号ならびにE1C信号を受信可能

高速TTFF

ホットスタート1 秒以下

高レート測位

10Hz測位に対応（1 秒間に10 回の測位）

ノイズ耐久性能の強化

機器内部のノイズをカット ＆ ビルの反射波の影響を低減

AndroidドライバとAPIによりお客様製品の開発工数を軽減

Flash ROM搭載

機能拡張でき、長期に渡って使用可能

車載で標準的なモジュールサイズ

標準サイズと優れた実装性

アクティブアンテナとパッシブアンテナの双方を使用可能

GLONASS対応のGN-87への載せ替えが容易

ピンコンパチブルに加えて出力フォーマットはアッパーコンパチブル

仕様

全般

受信衛星システム

GPS L1 C/A, QZSS L1 C/A, SBAS L1 C/A
Galileo E1B/E1C*
（対応予定）QZSS L1S

*"Galileo OS SIS ICD Issue 1 Revision 1 September 2010" に記載のE1B信号ならびにE1C信号を受信可能

衛星追尾チャンネル

24 ch
（GPS, Galileo, QZSS, SBAS）

更新周期

1/2/5/10 Hz

受信感度

GPS
衛星追尾： -161 dBm
ホットスタート： -161 dBm
ウォームスタート： -147 dBm
コールドスタート： -147dBm
再捕捉： -161 dBm

*推奨アクティブアンテナ使用時

TTFF (Typical)

ホットスタート： <1 秒（ @-130 dBm）
ウォームスタート：30 秒（ @-130 dBm）
コールドスタート：33 秒（ @-130 dBm）

*推奨アクティブアンテナ使用時

位置精度 (水平位置)

GPS：2.5m（CEP）
GPS+SBAS：2.0m（CEP）

*推奨アクティブアンテナ使用時
*更新周期1Hz 時

供給電圧

DC 3.3V

消費電流

衛星捕捉時： 68mA

バックアップ電源

電圧： DC 1.4 - 3.6 V 電流： 10 μ A（ Typ）

動作温度

-40℃ ~ +85℃

保存温度

-40℃ ~ +85℃

パッケージ

24Pin LCC（Leadless Chip Carrier）
12.2mm × 16.0mm × 2.8mm

プロトコル

eSIP（NMEA 0183 Ver4.10 準拠）
FURUNO バイナリ

インターフェイス

UART、タイムパルス

アンチジャミング

あり

耐マルチパス

あり

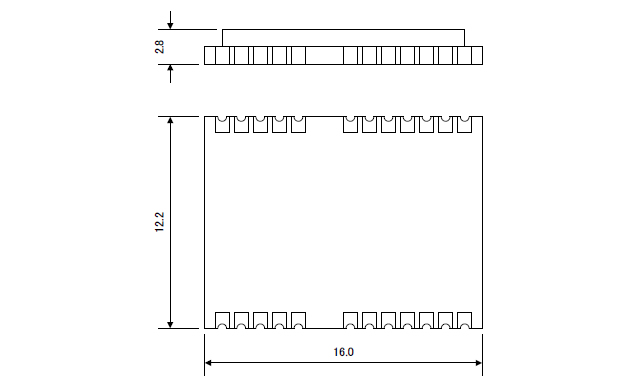

外寸図

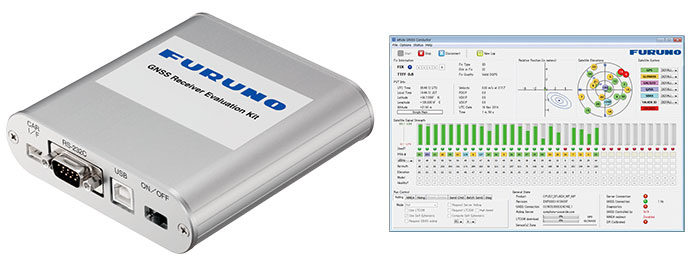

評価用キット

GN-86 評価用キット

GPS受信モジュール GN-86の性能を評価するための評価用キットです。

特長

USBバスパワーからのDC5V電源の供給
USBからのシリアル送受信
SMAコネクタから1PPS出力
SMAコネクタよりアンテナ接続
外寸：(w) 110mm x (D) 112mm x (H) 30mm
重量：約260g
付属品：USBケーブル、GPSアンテナ、CD ROM(専用通信ソフト、USBドライバ、ドキュメント)

各種ダウンロード

名称 最終更新日
2016年10月07日
2017年06月12日
2017年05月26日
2017年06月05日
2015年10月30日
2015年10月30日
名称 備考

【動作環境】
OS
Windows® 7(32bit, 64bit) / 8.1(64bit) / 10(64bit)
ディスプレイ解像度
1024×768 以上 推奨

【説明】
古野電気のGNSS受信機評価キット「VNシリーズ」用のモニタソフトです。緯度経度、速度、衛星信号の受信状況を手軽にご覧いただけます。
ログデータの収集や再生、航跡を地図へプロットすることもできます。
※詳細な評価やログ保存には、Windows版GNSS Conductorをお使いください。

【インストール方法】
APKファイルを添付したメールをAndroid端末に送信し、Android端末側で添付ファイルを起動してインストールしてください。
※インストールの前に、端末のセキュリティ設定で「提供元不明のアプリ」にチェックを入れてください。

【使い方】
端末設定の「開発者向けオプション」で「スリープモードにしない」「擬似ロケーションを許可」にチェックを入れ、評価キットとAndroid端末とをケーブルで接続※した状態でアプリを起動してください。
※Android端末側のマイクロUSBへの変換コネクタはお客様にてご用意願います。

1. 「Main」タブの上段にあるコンボボックスで「GNSS Receiver VN-86x/VN87x」を選択すると評価キットとの「通信モード」となります。ログデータは自動で収集されます。
2. 「choose NMEA file...」でNMEAファイルを選択すると「ログ再生モード」となります。
【情報】
対応OS：Android™ OS 4.2.2以上
バージョン：v1.1.1（2016/7/7）
サイズ：4.73MB
言語：日本語、英語

Nexus 7 (2013) で動作確認済です。
Android端末の種類によっては動作しない可能性がありますことご了承ください。
