型式 WMB-4340/6340

深場探知に威力を発揮するマルチビームソナー

漁船、ワークボート（官公庁船・作業船）

各種ダウンロード

特長
仕様

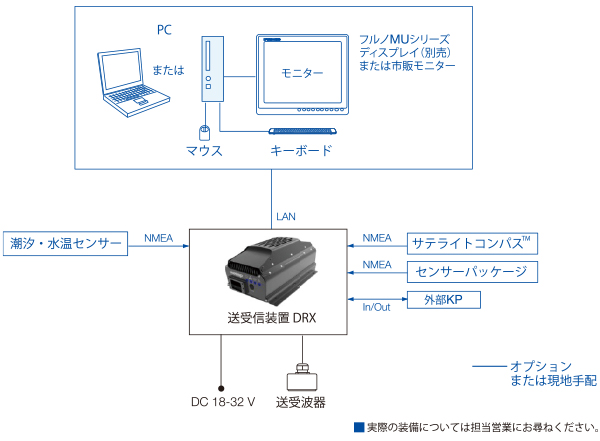

系統図
各種ダウンロード
お問い合わせ

特長

画面を自由に組み合わせ

直感的な操作

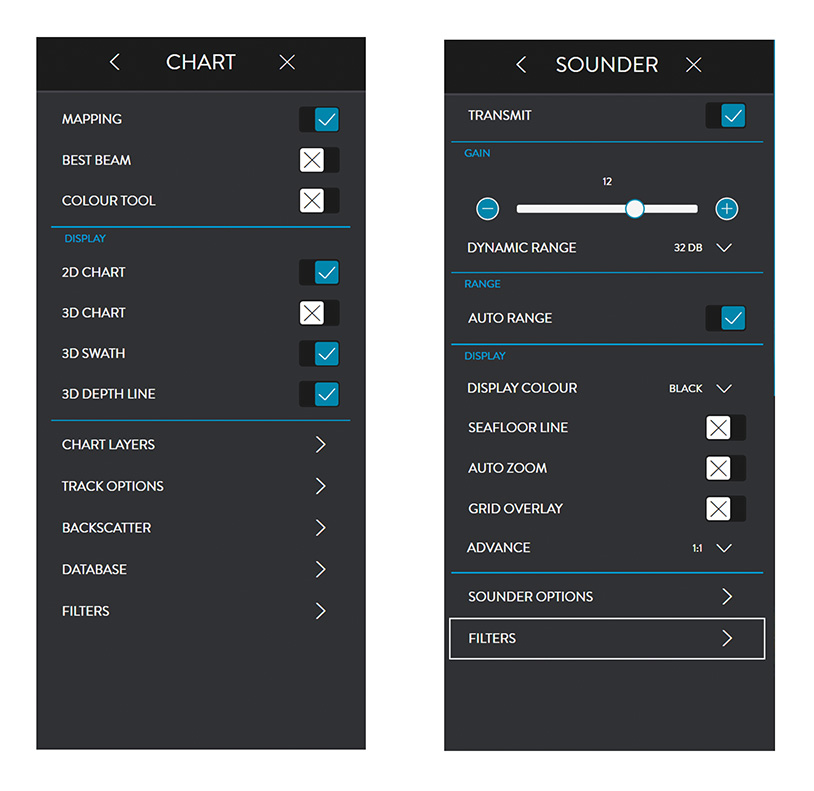

「WASSP CDX」は操作・画面表示・データ管理のためのソフトウェアです。

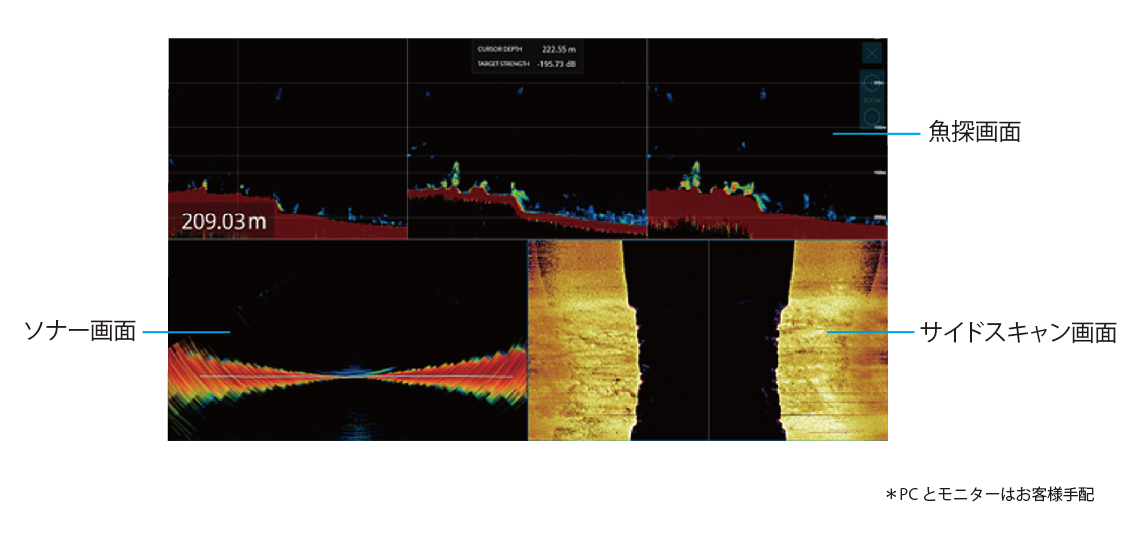

分割画面によりニーズに合わせた最適な情報表示
マウス操作だけでなく、タッチパネルモニター^※での操作にも対応

Microsoft Surface Pro, Panasonic Touchpad FZ-G1 に対応

優れた映像表現

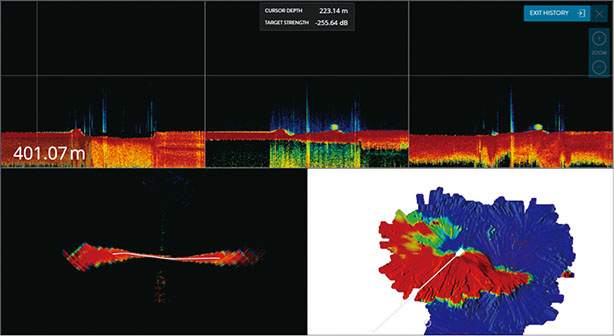

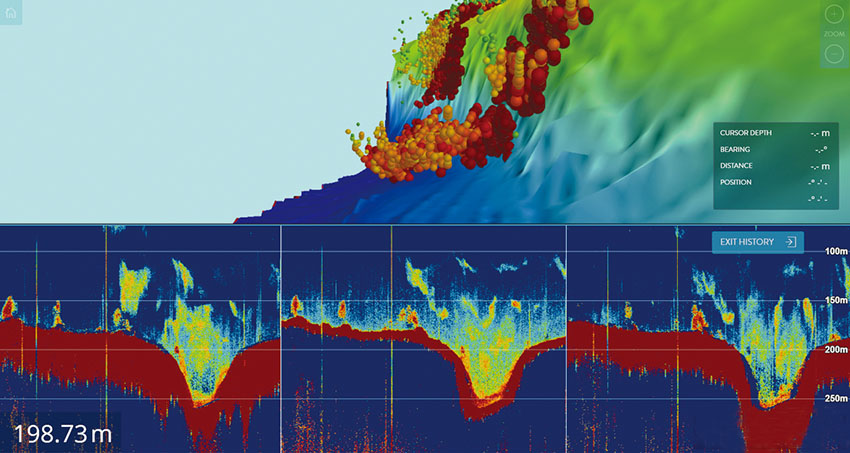

3ビーム魚探/海底反射強度/3D海底地形表示

水深400mでのWMB-4340（160 kHz）の映像。海底と海底付近の魚群の映像を鮮明に捉えます。

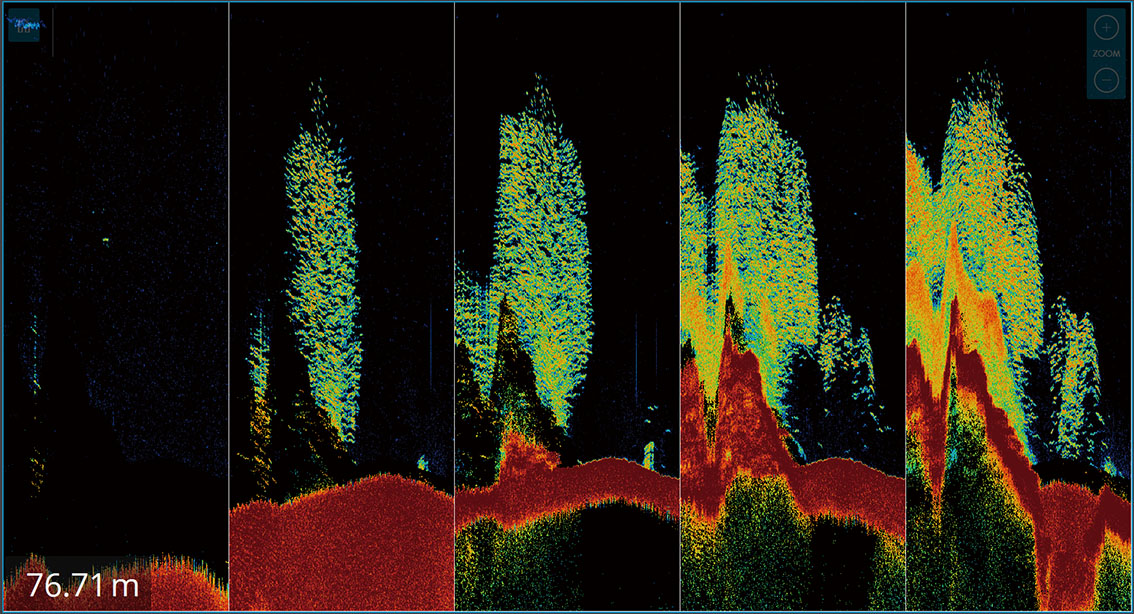

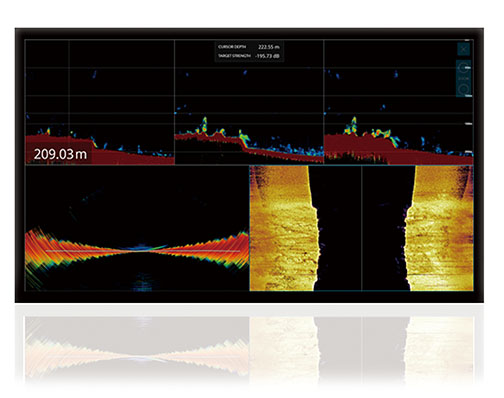

5ビーム魚探画面

同一魚群を5ビームの魚探表示方式によって捉えた画像を表示します。ビーム角度によって魚群の形状が異なるため、魚群の立体形状の把握を容易にします。

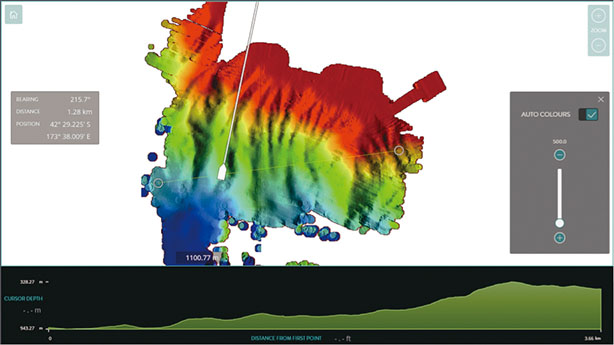

2D海底地形表示

水深1000mでのWMB-6340（80 kHz）の映像

魚群エコー表示

2D/3D海底地形図表示の画面では、単体魚の大きさを球体の大きさと色分けで表示します。赤い大きな球体の表示は単体魚が大きく、青い小さい球体は単体魚が小さいことを示します。

ビデオプロッタ画面に海底地形を表示可能

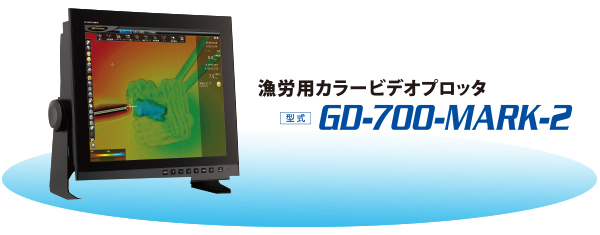

漁労用カラービデオプロッタ GD-700-MARK-2と接続することでマルチビームソナーで計測した深度情報をもとにGD-700-MARK-2の画面上に海底地形を表示することが可能です (海底マッピング機能）。

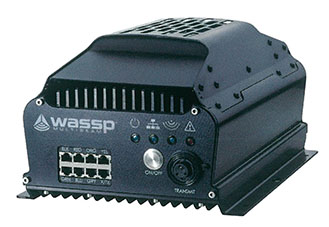

強力な送受信装置

ブラックボックスタイプの送受信装置は、制御部と送受信部を一体化し、小型で装備のスペースをとりません。最先端技術を駆使して、多くの機能と表示モードを有しており、用途に応じた画面設定の選択が可能です。

送受波器

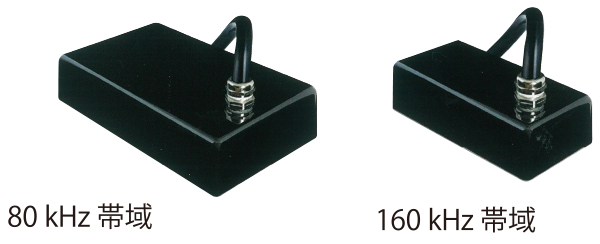

WASSP 送受波器は２種類あり、周波数は 80 kHz または 160 kHz のいずれか選択になります。

80 kHz 帯域（68-92 kHz)
160 kHz 帯域（136-184 kHz)

仕様

全般

周波数

WMB-4340： 160 kHz
WMB-6340： 80 kHz

探知レンジ

最大海底探知距離
WMB-4340： 600 m
WMB-6340： 1,000 m

送信ビーム幅

左右方向： 120°
船首尾方向： 4°

インターフェイス

外部KP

送受信装置 WSP-603-250-30-FP：
AKP※、干渉除去、海底反射強度、魚群エコー、サイドスキャン、CDX、GD-700-MARK-2インターフェイス
送受信装置 WSP-603-250-30-GD：
AKP※、干渉除去、CDX、GD-700-MARK-2インターフェイス

※ アドバンスド・キー・パルス：音波干渉がある場合の動作向上機能。
