- 潮流計

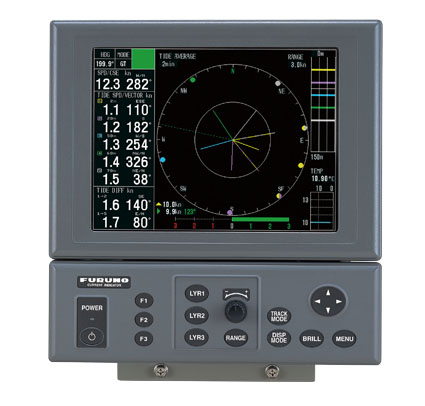

10.4型、カラー液晶潮流計
型式 CI-68
装備方法自由自在、分割ユニット構成、ハイパワー出力で深場の測定も可能
- 漁船、ワークボート（官公庁船・作業船）
特長
5層までの潮の流向/流速を同時に表示
ピッチング、ローリングに強い安定した3ビーム方式を採用
水深150 mまでの潮流測定が可能
深海漁場での絶対潮流の測定
底潮追尾機能
潮目の発見に威力を発揮する水温グラフ表示（水温センサーの接続が必要）
最大12時間の潮流データを一画面に表示
エコーモニター表示
操業状況が把握できる自航跡表示
船速、潮流、潮流差、航程の各種アラーム
10.4型カラー液晶採用
小型船にも搭載できる分割ユニット
モニタを自由に選択できるブラックボックス仕様も可能
映像例

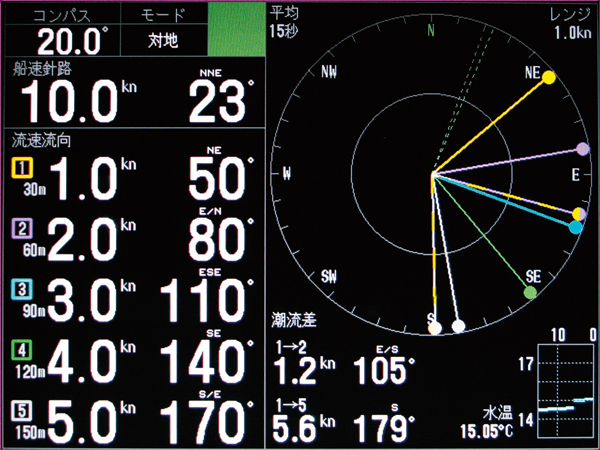

潮流ベクトル

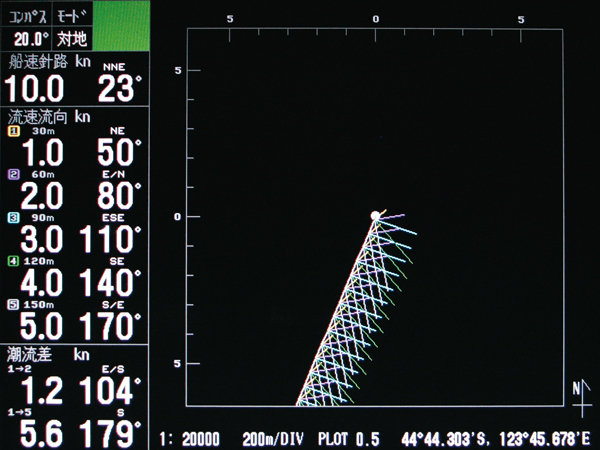

潮流航跡

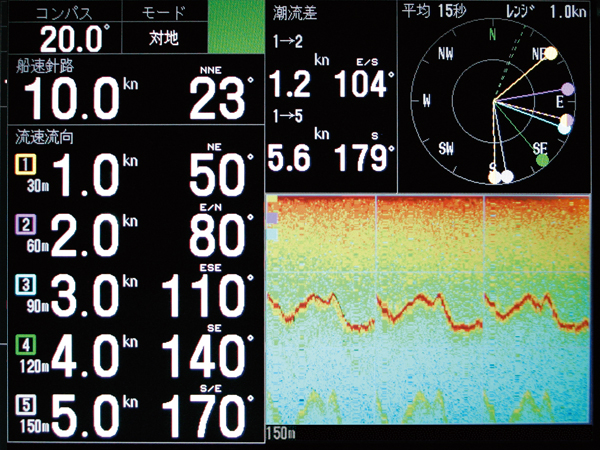

エコーモニター

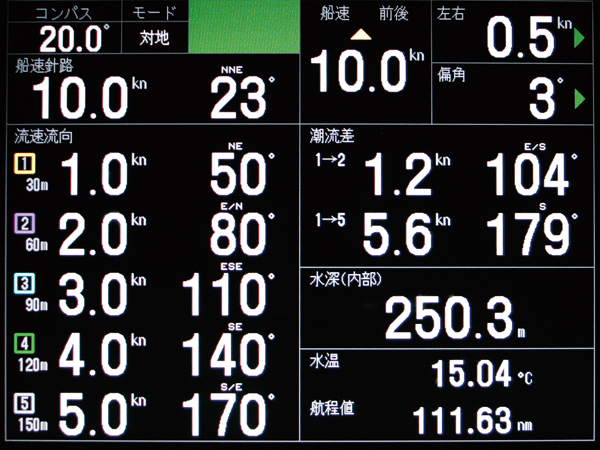

数値

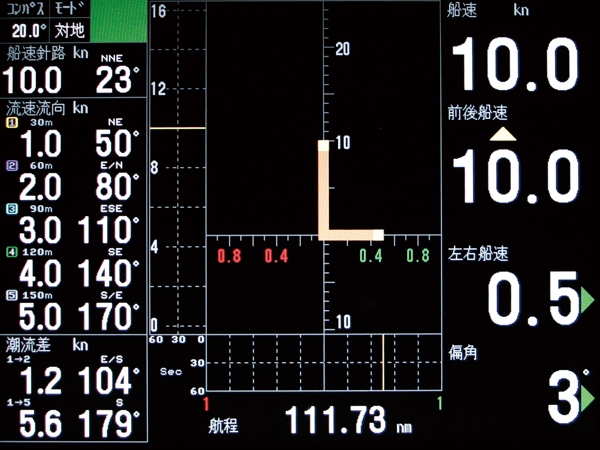

船速

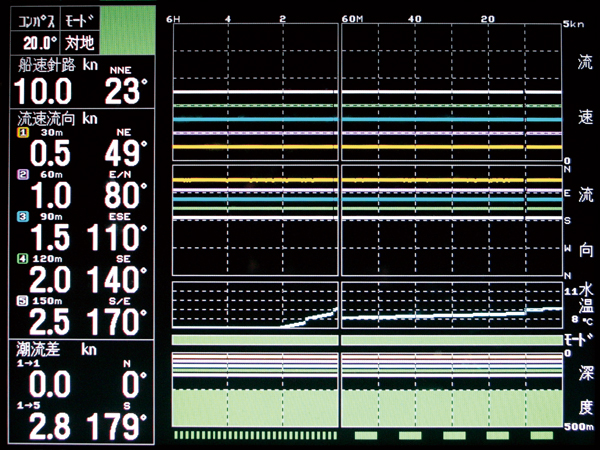

グラフ
仕様
全般
画面タイプ
10.4型 カラー液晶、640 x 480 ピクセル
流速
0.0～9.9 kn
測定精度
0.2 kn 以内
潮流測定層数
5層
潮流深度範囲
船底下2 〜150 m
（対地モードは水深22 ｍ以上、対水モードは水深40 ｍ以上必要）
機能
測位モード： 対地、対水、航法、自動
機能： 底潮追尾、アラーム出力、干渉除去、デモ出力
補正： 船速、潮流、取付角（方位誤差、トリム、ヒール）、針路誤差、吃水、外部KP 距離
周波数
244 kHz
防水性能
表示部：IPx0
送受信演算部：IPx0
操作部（パネル面）：IPx2
送受波器：IPx8
電源
AC 100/110/115-120/200/220/230/240 V、1Ø
3A（AC100V）-1.5A（AC200 V）
本体サイズ
327（H）x 290（W）x 171（D）
質量
表示部・操作部（MU-100C・CI-6888：6.0 kg）
送受信演算部（CI-6810：19.0 kg）
送受波器（CI-620-1-68：21 kg）
構成品
標準品
表示部（MU-100C）
1
- ブラックボックスタイプは、表示部は構成に含まれておりません。別途対応モニターをお買い求めください。
操作部（CI-6888）
1
送受信演算部（CI-6810）
1
送受波器（CI-620）
1
工事材料
1式
付属品
1式
予備品
1式
オプション品
接続箱
CI-630
ケーブル（4P）
Z-6FVNV-SX-C 3P+1P
ケーブル組品
66S1239（5 m）※
66S1239（10 m）※
- 注文時に長さ指定
付属品
FP06-01120
FP66-00601
船底タンク
CI-620-T-S
キングストン
CI-620-K-S
DC/AC インバータ
TR-2451
表示部
MU-150C
操作部フラッシュマウント
OP06-18

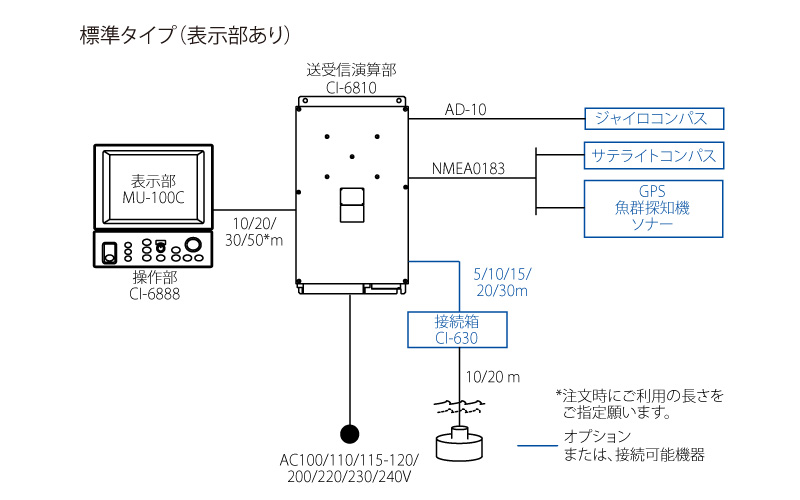

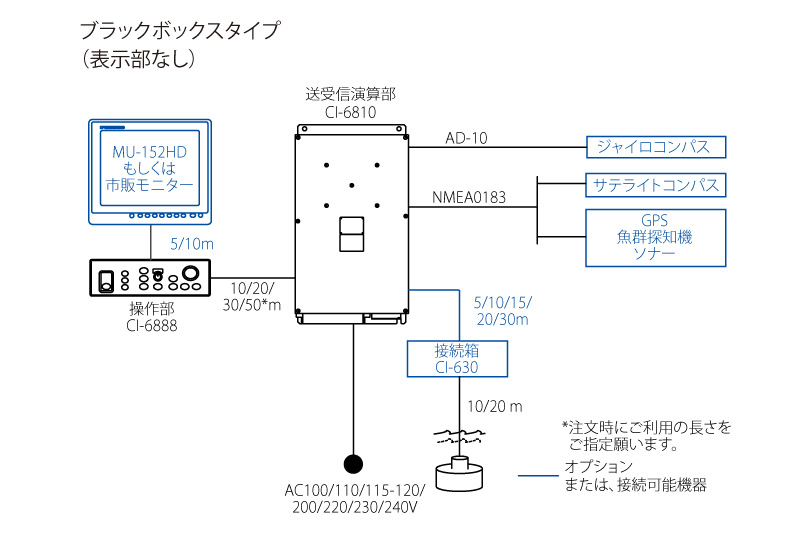

系統図
各種ダウンロード
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
