優れた探知性能と大幅に向上したターゲット追尾機能、高い耐久性を兼ね備えたチャートレーダー

特長

耐久力に優れ、信頼性の高いデータを提供する新アンテナ

新アンテナ 筐体

  • 高性能12/25 kWマグネトロンXバンドアンテナ登場

  • ブラシレスDCモーターを採用し、メンテナンス性が向上

  • 信号の伝送ロス無し

    アナログ信号は空中線部内でデジタル信号に変換され、イーサネット経由で制御部へ送信されます。これにより、信号の伝送ロスがなくなります。

  • アンテナケーブルの延長や、従来のアンテナケーブルも利用可能

    オプションのLAN同軸変換器により、同軸ケーブルでイーサネットの伝送が可能になるため、空中線部と制御部間の伝送距離を延長したり、換装時に従来のアンテナケーブルをそのまま利用したりすることができます。

小さな物標探知とメンテナンス性に優れた固体化レーダー“NXT”モデル

フルノが誇る固体化素子採用のレーダー・NXTモデルは、従来のマグネトロンレーダーに比べて低出力にもかかわらず、信頼性の高い映像を表現することを可能にしています。

  • 荒れた海況でもノイズの少ないクリアな映像を提供

    近距離における周囲のクラッタを抑制しながらも、小型船など弱いターゲットのエコーを映し出します。

  • メンテナンスにかかる時間とコストを軽減

    • マグネトロン交換不要
    • アンテナのファンレス化により消耗部品を削減（Sバンドのみ）


固体化レーダー“NXT”モデルのパワーアンプ（左：Xバンド　右：Sバンド）

より安全で効率的な航海に役立つ多様な機能搭載

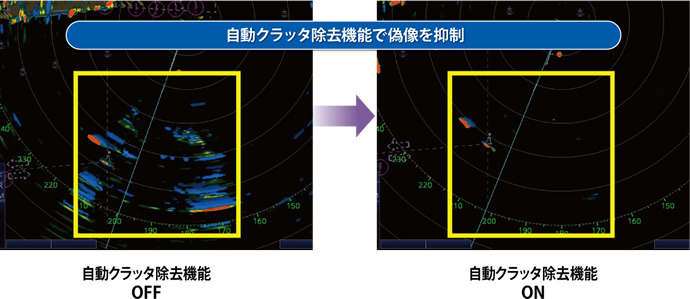

  • 自動クラッタ除去機能 (Automatic Clutter Elimination, ACE)

    ACEボタンをクリックするだけで海況に合った映像調整が行われるため、ユーザー側で複雑な設定をすることなく、見やすい映像が映し出されます。

    Image of ACE

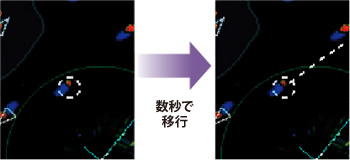

  • 衝突回避に役立つTT（物標追尾）

    • 捕捉から数秒で追尾モードに移行
    • ターゲットの乗り移りやロスト防止
    • 高速船や急旋回ターゲットも安定して追尾
    Image of Target acquisition

マルチファンクションディスプレイ（MFD） 対応※

FAR-3005シリーズはマルチファンクションディスプレイに対応しており、ネットワーク上の全てのワークステーション上で、チャートレーダー、ECDIS、コニングディスプレイ、アラートマネジメントシステムの各モードへアクセスできます。また、各モード 間の切り替えをスムーズに行えます。

※マルチファンクションディスプレイはソフトウェアアップグレード（オプション）を通じて行うことができます。


  • レーダー（チャートON）

  • レーダー（チャートOFF）

  • ECDIS

  • コニングディスプレイ

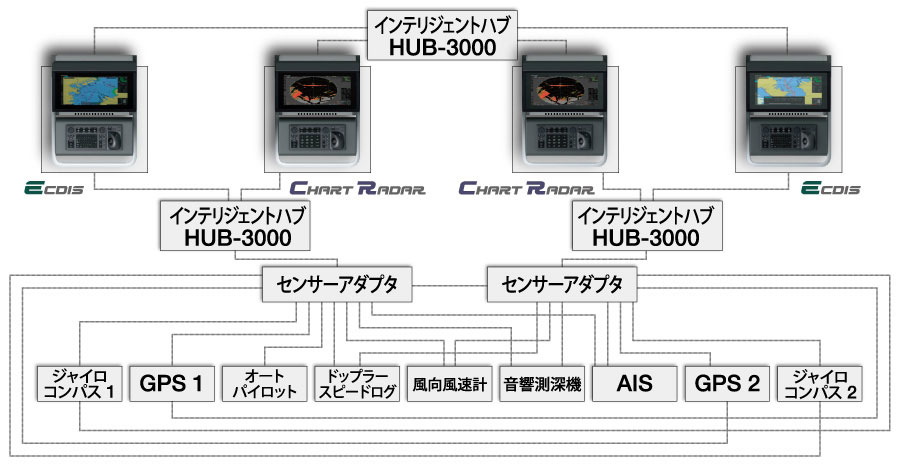

システム構成例

システム構成例

  • センサーアダプタで装備とメンテナンスが容易に

    各センサーからのデータをセンサーアダプタに集約してチャートレーダー・ECDISへ供給するため、ケーブル数を大幅に減らすことができます。

    センサーは、制御部（シリアル8ポート）に直接つなぐこともできますが、下記の条件に当てはまる場合は、センサーアダプタが必要です。

    Image of Sensor Adapter
    センサーアダプタ（MC-3000S/3010A/3020D/3030D）
    • センサー信号を複数のチャートレーダー・ECDIS制御部に入力したい場合
    • センサーの数が制御部のポート数（シリアル入力/出力8ポート、デジタル入力1ポート、デジタル出力6ポート）を超えている場合
    • アナログセンサーがネットワーク内にある場合

    センサー信号を複数のチャートレーダー・ECDISへ供給するには、センサーアダプタからインテリジェントハブ（HUB-3000）を介して制御部へ接続する方法と、複数台のセンサーアダプタを用意し、制御部と直接つなぐ方法があります。

使いやすさを重視して設計されたユーザーインターフェイス

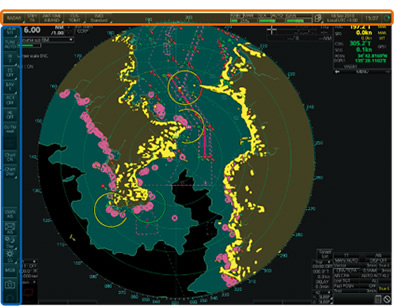

ステータスバー・インスタントアクセスバー™

FAR-3005シリーズの操作・設定メニューは、ステータスバー・インスタントアクセスバー™に配置されており、レーダー・チャート画面を表示したまま、機能アイコンにアクセスできます。この操作体系はフルノECDIS FMD-3005シリーズでも採用されているため、レーダー・ECDIS共通のインターフェイスでスムーズな操船を支援します。

簡単操作を実現するコントロールユニット

コントロールユニット

直感的な操作が可能

トラックボール操作部のみで、すべての操作が可能です。

コンテキストメニュー

アイコンやエリアを選択して右クリックすると、そのアイテムに対して行える操作のリストが表示され、素早くタスクの選択・実行ができます。

Image of Contextual menu

拡張オプション

波浪解析ソフトウェア

チャートレーダーFAR-3005シリーズと波浪解析ソフトウェア（オプション）を組み合わせることで、今まで目視でしか得ることができなかった波浪情報を自動で観測することができます。
波が見えにくい状況下でも、正確に波浪情報を得ることができるため、夜間の作業や航行の安全性向上に貢献します。

> 詳しくはこちら

WV-100/WV-100ST

ICE mode※

氷の割れ目をリアルタイムに観測でき、航行ルートの判断をサポートします。
※X バンドマグネトロンレーダーおよび固体化レーダーに対応

ICE mode

ソフトウェアバージョン

製品名 FAR-3005
（マグネトロン）		 FAR-3005
（固体化）
ソフトウェア
バージョン		 SPU 0359281-01.xx 0359286-01.xx
Main (EC-3000) 0359266-05.xx※
IMO 標準 IMO A.278(VIII)
IMO A.694(17)
IMO MSC.36(63)
IMO MSC.97(73)
IMO MSC.191(79)
IMO MSC.192(79)
IMO MSC.302(87)
IMO MSC.232(82)Appendix 6
IMO MSC.1/Circ.1349
IEC 60945 Ed. 4
IEC 61162-1 Ed. 5
IEC 61162-2 Ed. 1
IEC 61162-450 Ed. 2
IEC 61174 Ed. 4
IEC 62288 Ed. 3
IEC 62388 Ed. 2
IEC 62923-1/-2
ITU-R M.1177-4
使用可能チャート(ENC) S-57 Ed. 3.1,
S-57 Ed. 3.1.1,
S-57 Maintenance Document (Cumulative) No. 8
ECDISプレゼンテーションライブラリー S-52 PresLib Ed. 4.0
ECDIS 表示色彩・記号仕様基準 S-52 Ed. 6.1
ENCデータ保護 S-63 Ed. 1.2.0
IHO CDS適合 S-64 Ed. 3.0.1
アップデートの可否 -

※このソフトウェアバージョンは、MED Implementing Regulation (EU) 2020/1170に適用される船舶のみ必要です。
