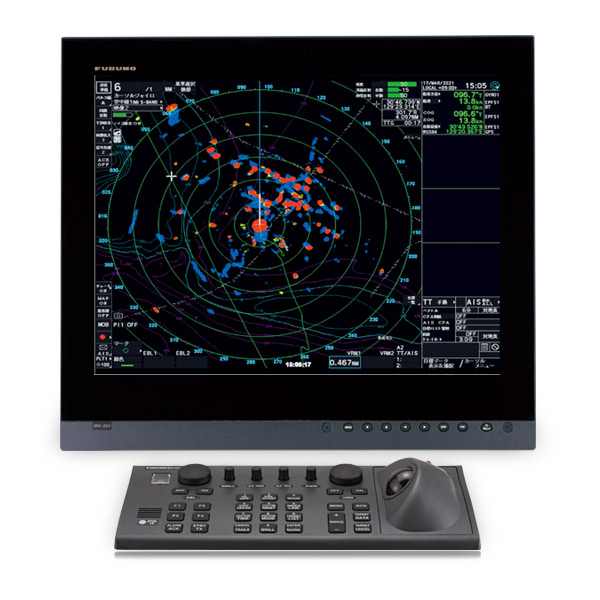

高出力Sバンド海鳥レーダー (60 kW)

型式 FAR-2268DS

ハイゲインアンテナ採用!
圧倒的な遠距離探知性能でいち早く鳥群れの状態を検知可能

海鳥レーダーFAR-2268DSはハイゲインアンテナSN30DFの接続により、遠距離探知性能が当社従来比10％向上しました。船舶以外の小さな物標も検知しますので効率操業に寄与します。

漁船

各種ダウンロード

特長
仕様

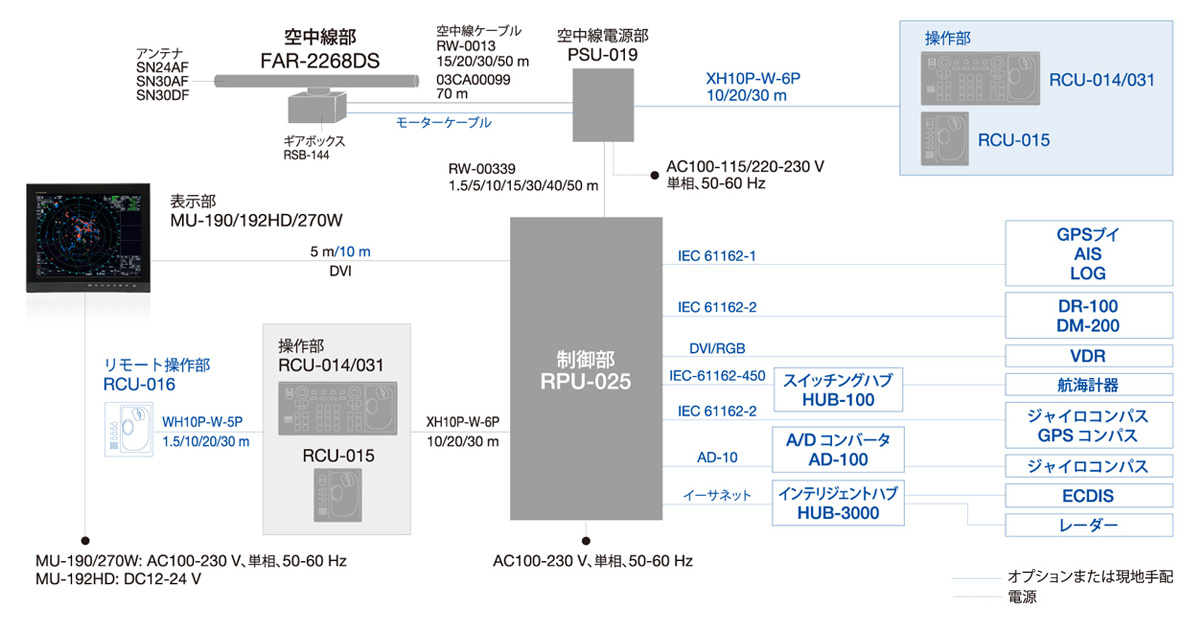

系統図
各種ダウンロード
お問い合わせ

特長

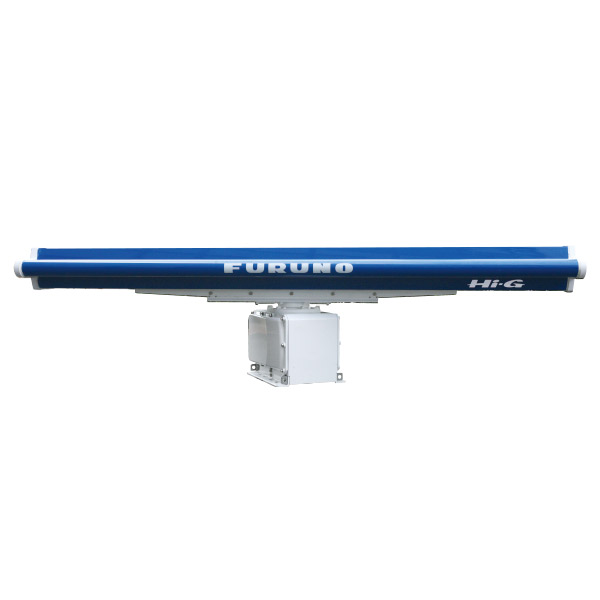

遠距離探知の性能が飛躍的に向上するハイゲインアンテナSN30DFを採用

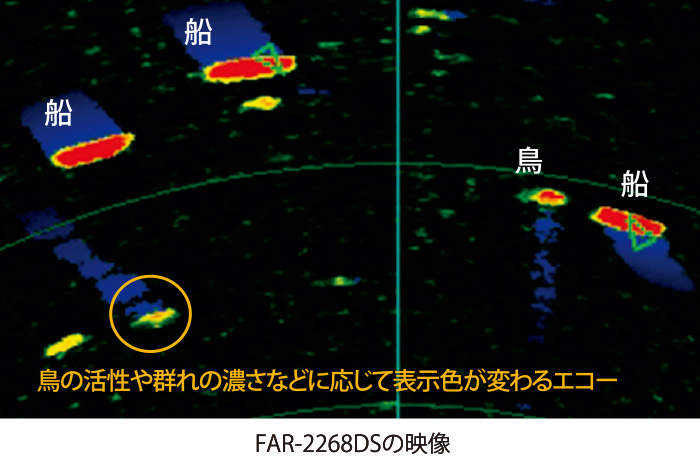

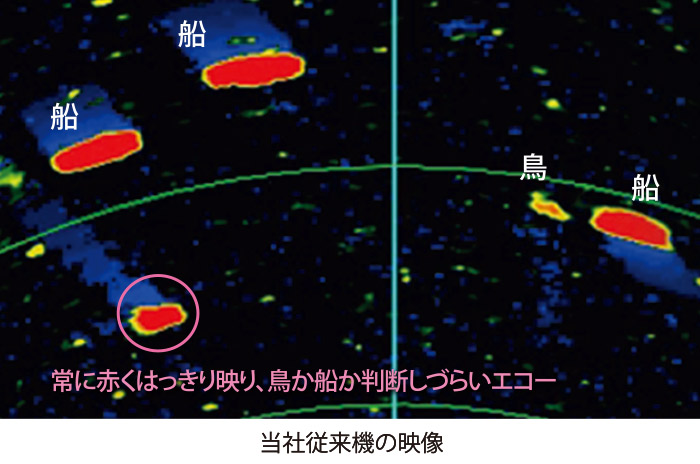

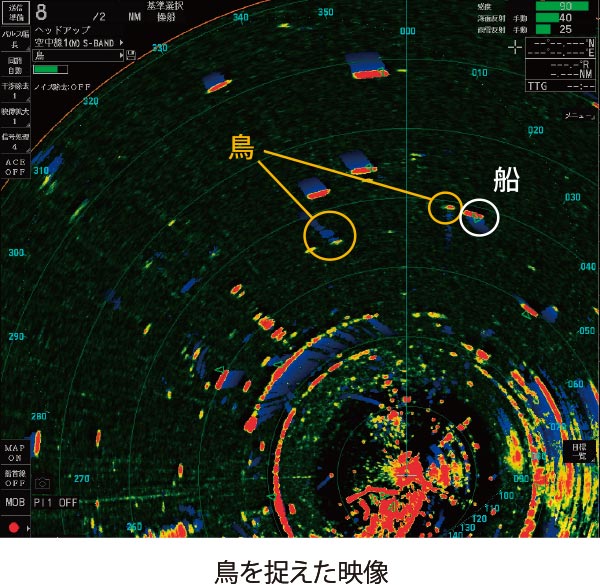

多階調表示で鳥群れの活性把握に寄与！

反射強度の強弱を多階調で表現しますので、鳥群れの“しまり”がわかりやすく、活性具合の把握が容易になりました。
従来機種と同様の映像表現も可能です。

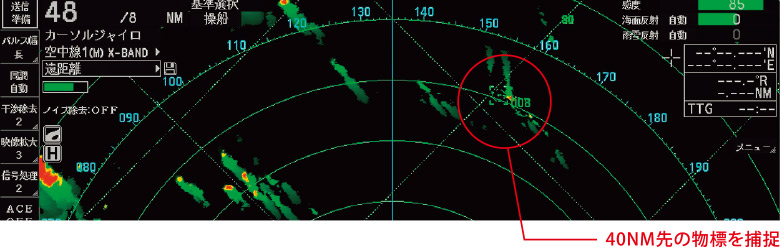

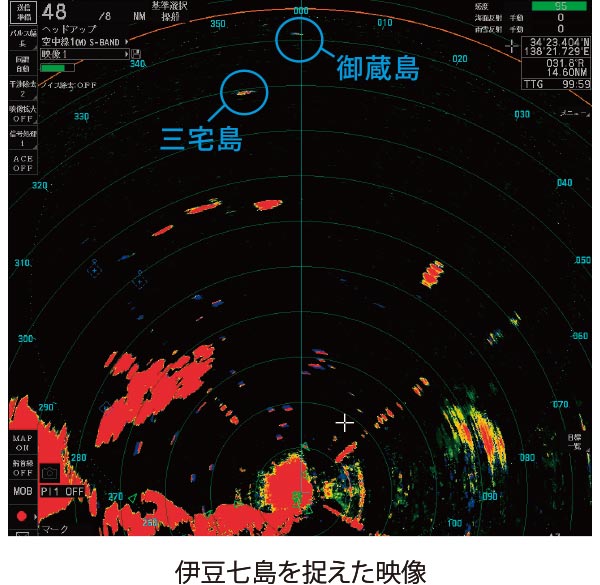

最大48 NM先のTTターゲットを捕捉

従来機ではTT捕捉は32NM先までに限定されていましたが、本機種では最大48NM先のターゲットまで可能です。
そのため、より遠くの物標もワッチし続けられます。

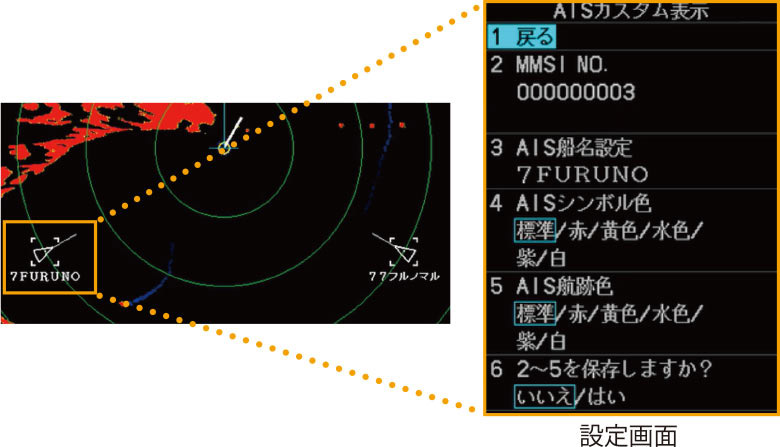

AISカスタム表示で注目する船が一目で分かる！

AISごとに色や航跡色を登録することができ、他船を一目で見分ける事ができます。(登録件数は最大100件)

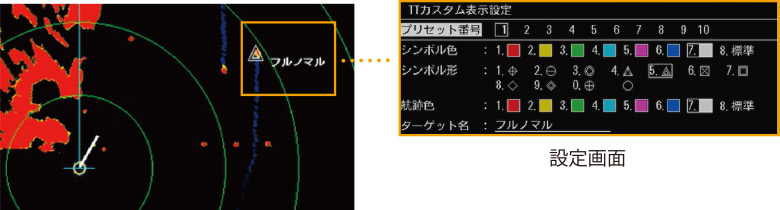

TTカスタム設定で他船識別がより簡単に！

捕捉しているTTターゲットに対し、名前や色・形・航跡色を設定することが可能です。またTTカスタム設定は事前に登録可能（最大10個）で、登録している設定を素早くターゲットに割り当てることができます。

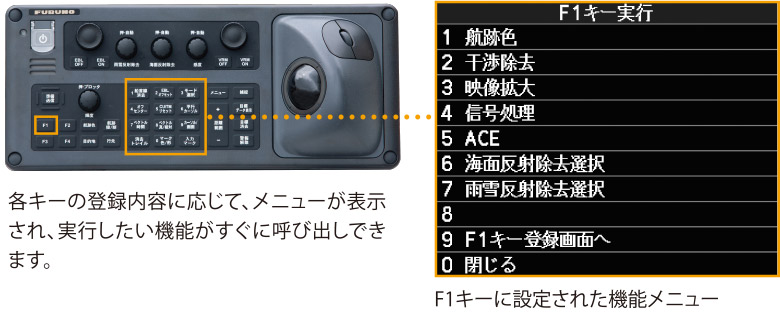

ファンクションキーがマルチモード対応。最大32機能が割り当て可能

各ファンクションキーに単機能または複数機能割り当てが設定可能です。複数機能を選択した場合は、一つのファンクションキーに最大8つの機能が割り当てられ、ファンクションキー→テンキーの順に押下することで呼び出せます。これにより最大32機能が割り当て可能となります。

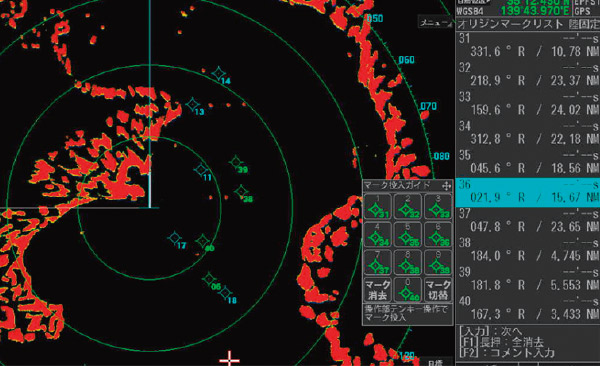

投入可能なオリジンマークは最大40点

投入可能なオリジンマーク点数が従来機の20点から最大40点に拡大しました。オリジンマークをリスト表示させ、登録した位置からカーソルまでの距離・方位を一目で把握できます。
また「海固定（青色）」と「陸固定（緑色）」を選択でき、陸固定のオリジンマークは電源をオフにしたあともバックアップされます。

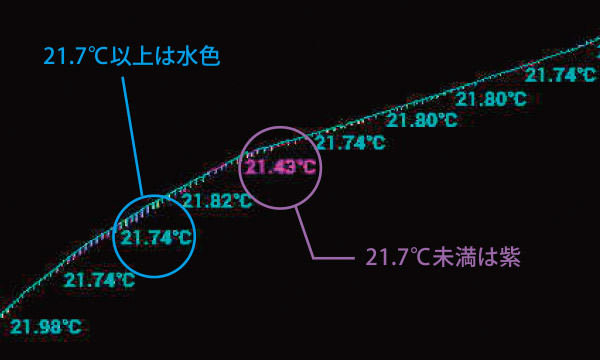

水温航跡による漁場把握

自船航跡に水温値を表示するとともに、水温によって航跡の色を変化させることができます。
例えば、カツオが好む水温をピンポイントに設定して船を走らせることで、視覚的・直感的に漁場選定ができるので非常に便利です。水温の変化量に応じて色を変化させるモードもあります。

フルノ版new pecチャートを搭載した充実のプロッタ機能

自船や他船の航跡表示や、行き先設定、ルート・目的地登録、多様なマーク・ライン投入など、プロッタ専用機と同等のプロッタ機能を搭載しています。レーダー映像をチャートとプロッタ情報と重ねて表示することで、効率的な操業に役立ちます。

new pecをフルノフォーマットに変換しています。日本水路協会が発行する航海用電子参考図（new pec）とは表現が一部異なります。

トラックボールによる直観的なオフセンター機能

カーソル非表示時にトラックボール操作で映像の中心位置を自由に移動できます。従来のカーソル位置に中心点を移動させることも可能ですが、より直観的なオフセンターがトラックボールで可能になりました。

オフセンター機能を動画でご紹介しています。

仕様

空中線部

出力

60 kW

アンテナタイプ

240/300 cm型

周波数

3050 MHz ±30 MHz、P0N

ビーム幅 (水平)

2.6°（SN24AF）、2.3°（SN30AF/30DF）

ビーム幅 (垂直)

25°（SN24AF）、22°（SN30AF/30DF）

レンジ

0.125 〜 96 NM

アンテナ回転数

約 24 rpm

表示

画面タイプ

19型カラーLCD、1280 × 1024（SXGA）
27型カラーLCD、1920 × 1200（WUXGA）

表示モード

ヘッドアップ、カーソルジャイロ、コースアップ、ノースアップ（相対/真）、スターンアップ

その他機能

ターゲットアナライザー™、プロッタ機能、AIS表示　他

環境条件

使用温度範囲

空中線部：-25℃ ～＋55℃（保存温度：-25℃ ～ +70℃）
その他：-15℃ ～＋55℃（保存温度：-20℃ ～ +70℃）

防水性能

空中線部：IP46
制御部/表示部：IP22
操作部：IP20（RCU-014/015/016）、IP22（RCU-031）
ハブ：IP20（HUB-100）、IP22（HUB-3000）

電源

電源/消費電力

空中線電源部
AC100-115/220-230 V：3.1/1.5 A、単相、50-60 Hz

制御部
AC100-230 V：2.2-1.1 A、単相、50-60 Hz

表示部
［MU-190］AC100-230 V：0.5-0.4 A、単相、50-60 Hz
［MU-192HD］DC12-24 V/4.9-2.3 A
［MU-270W］AC100-230 V：0.6-0.4 A、単相、50-60 Hz

ハブ（オプション）
AC100-230 V：0.1 A、単相、50-60 Hz
