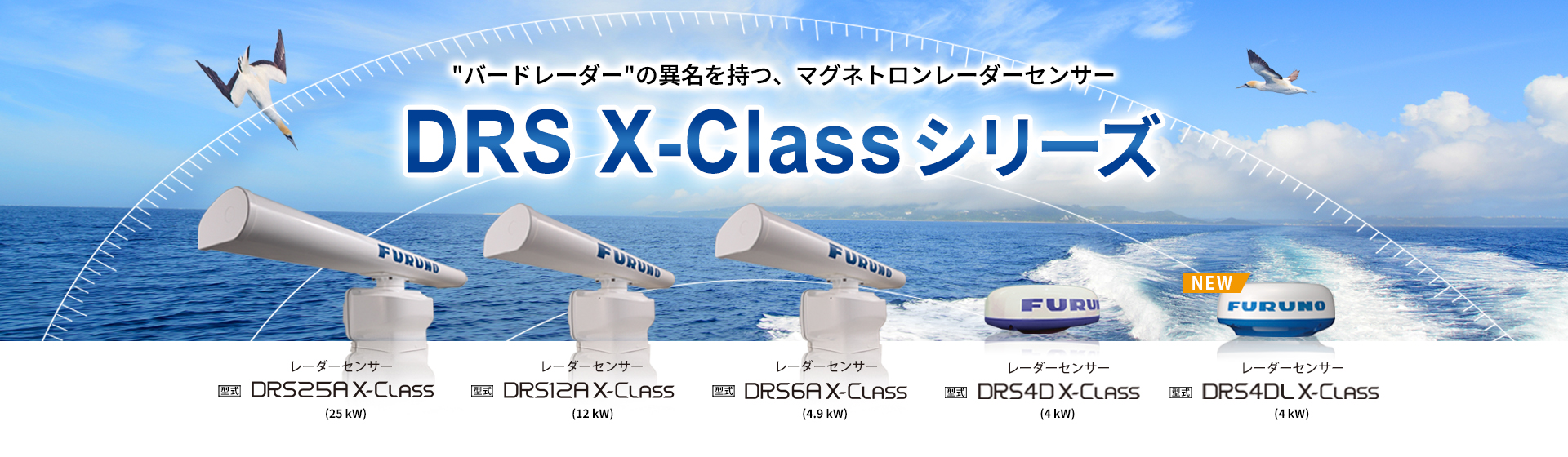

レーダーセンサー DRS X-Class シリーズ (DRS4DL/4D/6A/12A/25A X-Class) | レーダー

プロモーションビデオ
特長
仕様
主な表示機能
接続可能機器
各種ダウンロード
お問い合わせ

フルノのレーダーセンサーDRS X-Classシリーズは、漁船向けの製品開発にて培った技術をプレジャーボート向けのレーダーに応用し、海鳥探知に最適な自動感度調整を実現しています。近～中距離の海面に近い海鳥を探知するのに適しており、さらにエコートレイルと組み合わせることで、海鳥の移動している方向を捉えることも可能です。回遊魚を対象としたフィッシングを楽しむユーザーに最適な機能です。

DRS4DL X-Classはバードモード非対応

プロモーションビデオ

特長

送信部の高効率化による、今までの性能を超える遠距離探知能力を獲得

受信部の高感度化を実現したことで、近距離分解能力をも向上

静音化を実現した業界最軽量クラスのレーダーセンサー

動きのある物標（船や鳥）の動向を尾引きで表示できる真エコートレイル

ノイズを抑えて船や鳥のエコーを安定して表示するエコーアベレージ機能

最小探知距離は20 ｍ

瞬時に他船動向（進路と船速）をベクトルで表示する、ファストターゲットトラッキング™機能

空中線電源ユニット接続不要の簡単装備

遠方にいる見えない海鳥も捉える優れた探知能力

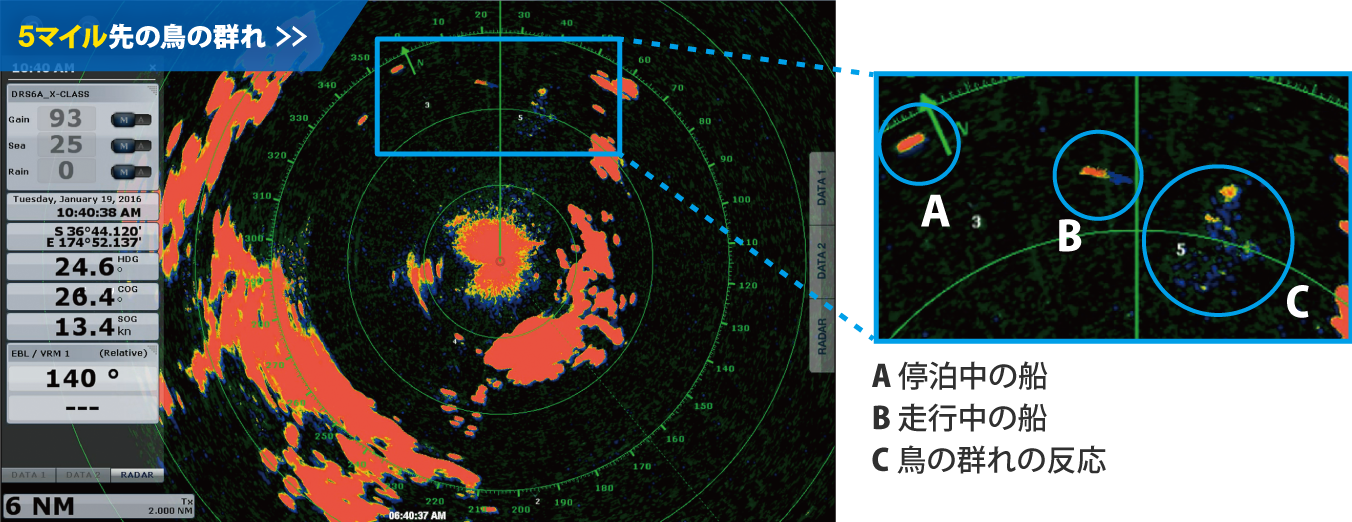

5マイル付近に群がる鳥エコーをキャッチ。群れ近くを走る船とは明らかに異なる反応で、鳥の反応をしっかり映し出します。エコートレイルも直線状に走る船のものとは異なり、不規則な動きを示しているのが分かります。

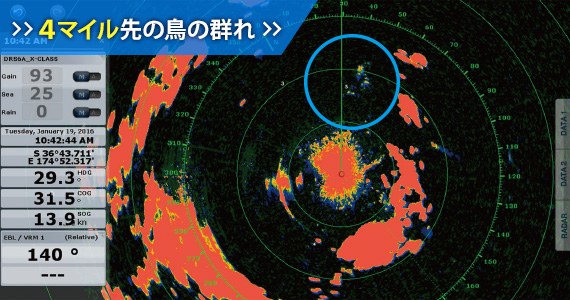

4マイル付近では、鳥の反応が鮮明に分離されて表示され、他のエコーとの違いがはっきりとわかります。

真エコートレイル機能と組み合わせると、単体の鳥の動きが確認できます。
近距離探知はモード切り替えで簡単に設定できます。

遠距離でも近距離でも、細かく鮮明に映し出す探知性能

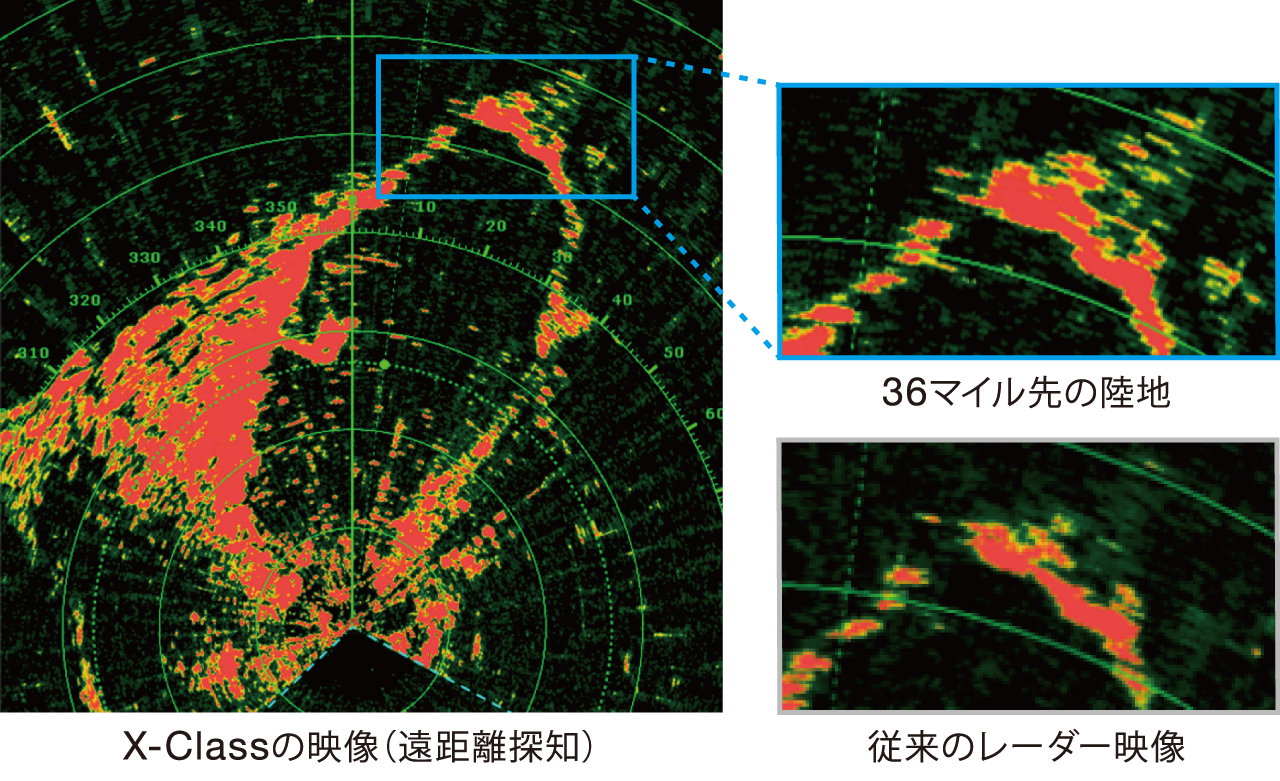

陸地の映りが改善！

遠距離の探知性能が向上したことで、36マイル先の陸地も鮮明に捉えられます。

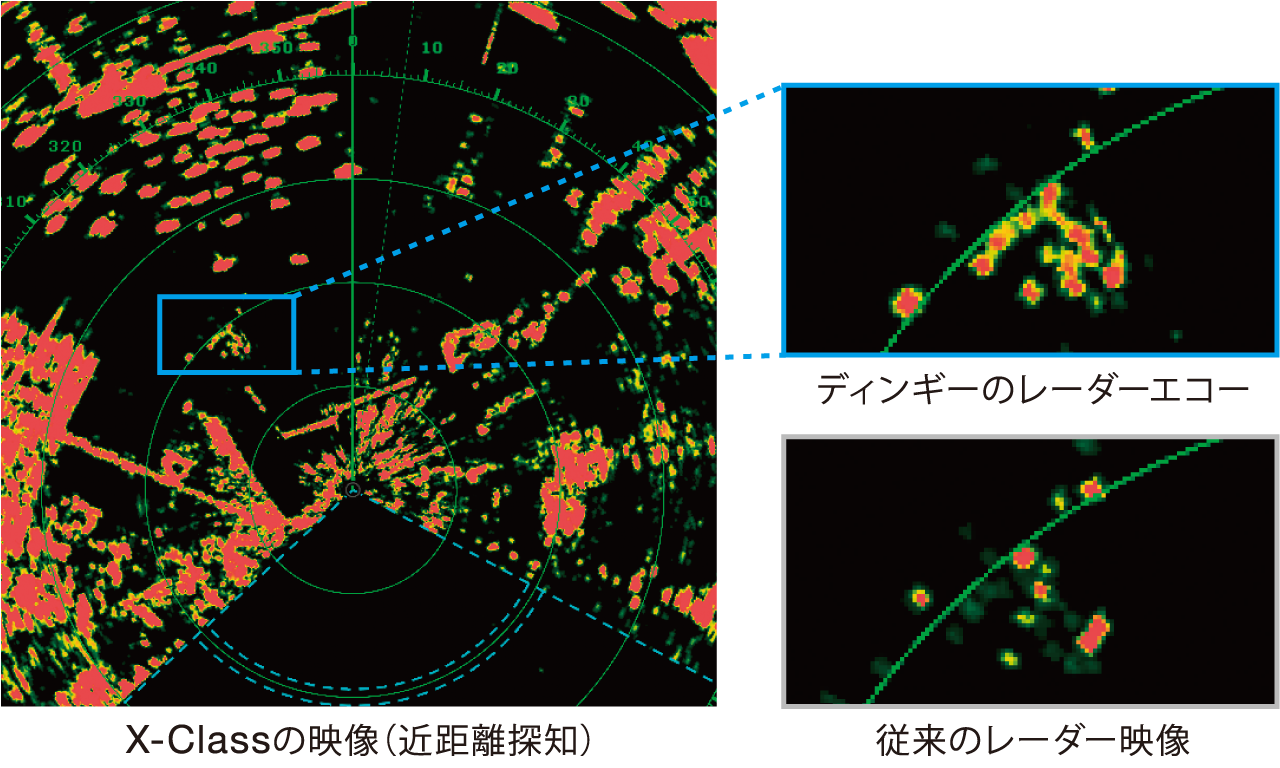

近距離の小さな物標も高精度に分離

これまで映りにくかった小さな物標も鮮明に捉えるため、衝突回避に貢献します。

本ページに掲載しているレーダー映像例は、DRS6A X-Class（4.9W）で収録したものです。
レーダーセンサーによって探知距離性能や描画映像などに違いがあります。

仕様

	NEW DRS4DL X-Class	DRS4D X-Class	DRS6A X-Class	DRS12A X-Class	DRS25A X-Class
タイプ	レドームタイプ（ 48 cm 型）	レドームタイプ（ 60 cm 型）	XN12A：オープンタイプ（120 cm 型） XN13A：オープンタイプ（180 cm 型）
出力	4 kW		4.9 kW	12 kW^※	25 kW^※
アンテナ回転数	24 rpm	24/36/48 rpm レンジ連動または24 rpm 固定
ビーム幅	水平 5.2°、垂直 25°	水平 4.0°、垂直 25°	XN12A：水平 1.9°、垂直 22° XN13A：水平 1.35°、垂直 22°
距離範囲	0.0625 〜 36 NM	0.0625 〜 48 NM	0.0625 〜 96 NM
距離範囲	-25 °C 〜 +55 °C
保護等級	IP26		IP56
重量	5.7 kg	7.2 kg	XN12A：21 kg、XN13A：23 kg		XN12A：22 kg、XN13A：24 kg
電源	DC12-24 V	DC12-24 V	DC24 V
電源	2.5-1.1 A	2.5-1.3 A	4.0 A	4.5 A	5.6 A

送信出力5 kW 以上のレーダーを操作するには無線従事者資格が必要です。電波法を遵守して運用ください。

主な表示機能

対応機種	TZtouchXLシリーズ		FR-8	FR-10/12		SFD-1010/1012
対応機種	DRS4DL X-Class	DRS4D/6A/12A/25A X-Class	DRS4DL X-Class	DRS4DL X-Class	DRS4D/6A/12A/25A X-Class	DRS4DL X-Class
リスクビジュアライザー™	●	●	—	●	●	—
ファストターゲットトラッキング™^※1	●	●	●	●	●	●
真エコートレイル^※2	●	●	●	●	●	●
バードモード	—	●	—	—	●^※3	—
AIS表示	●	●	●	●	●	●
