- GPS/プロッタ

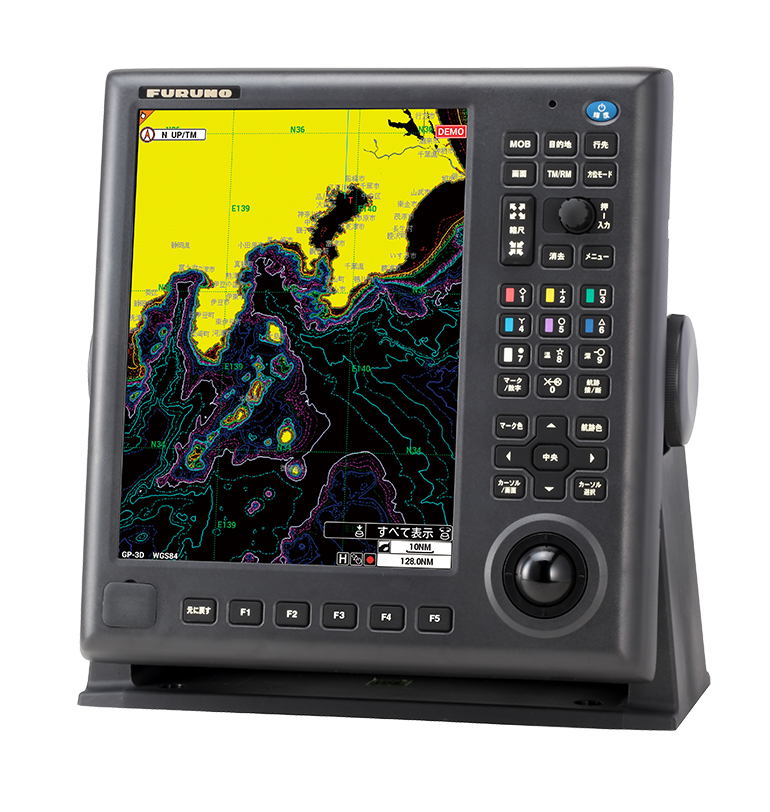

12.1型、カラー液晶GPSプロッタ
型式 GP-3700
持続可能な漁業を見据えたクラウド対応プロッタ！
- 漁船、ワークボート（官公庁船・作業船）、プレジャーボート
特長
日本全国の詳細な海底地形図を標準搭載！
GP-3700は全国の詳細なチャート、new pecを標準搭載しています。
チャート入れ替え不要で、詳細な海底地形図を確認することができます。

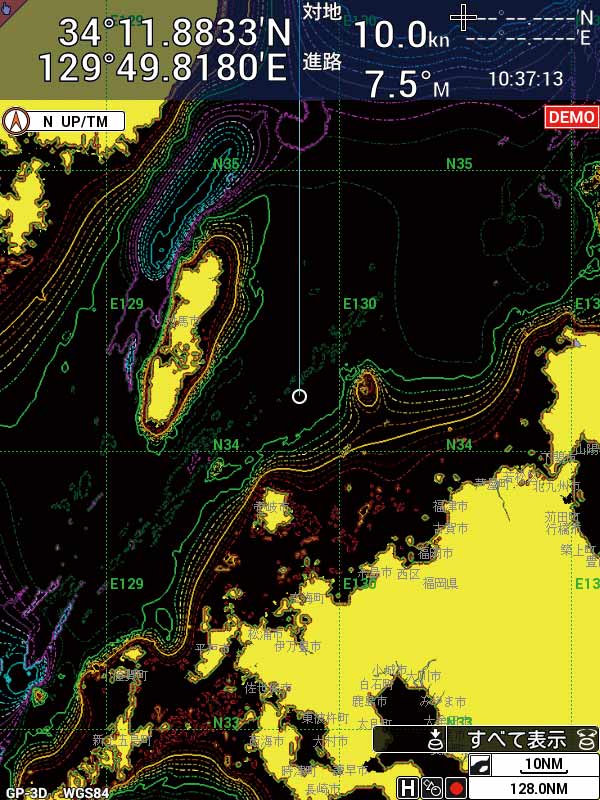

対馬海峡付近

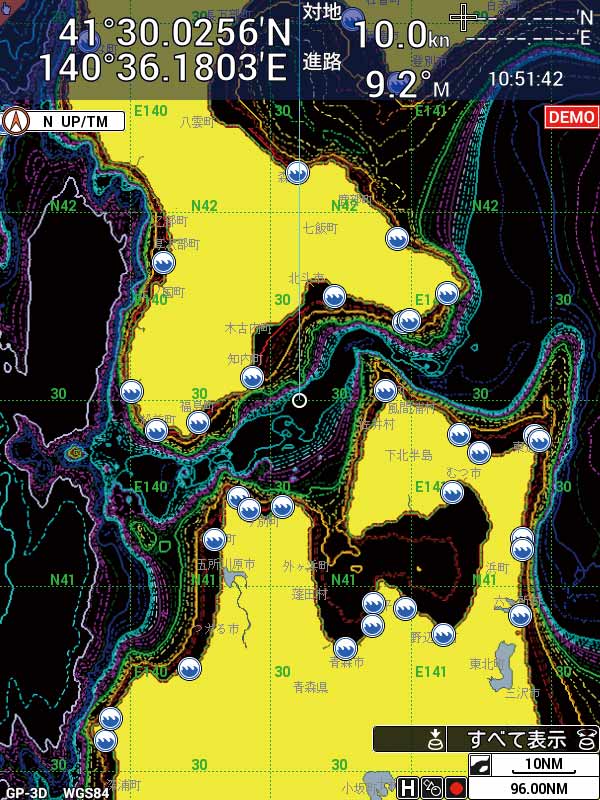

津軽海峡付近

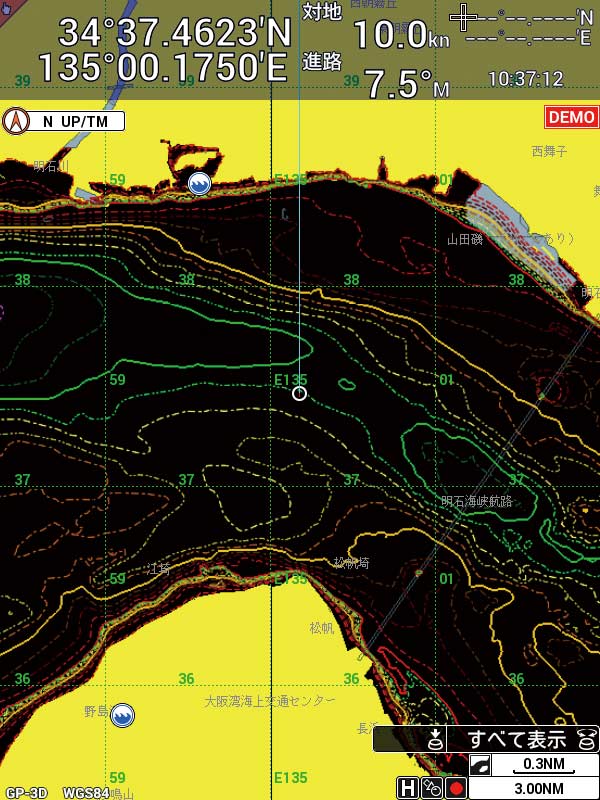

明石海峡付近
- 当製品に搭載のnew pec はフルノフォーマットに変換したものです。日本水路協会が発行する航海用電子参考図（new pec）とは表現が一部異なります。
- 紙海図の代替としての活用はできません。航海上の判断には海図を使用して下さい。

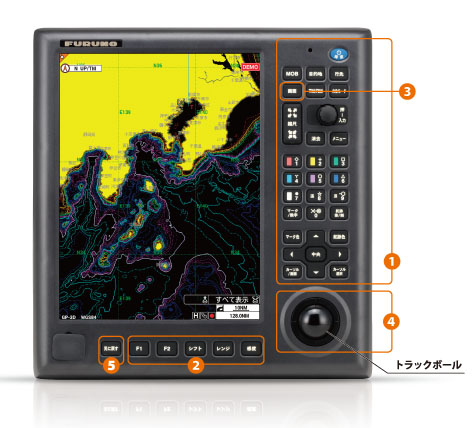

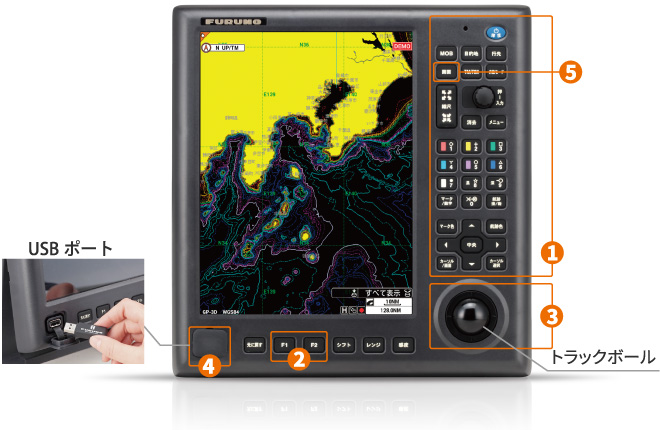

使いやすさにこだわったユーザーインターフェイス
- 揺れの激しい船上でも操作しやすい大型キー
- 使いたい機能をすぐに呼び出せるユーザーキー
ユーザーキーに登録しておくことで、使用したい機能を呼び出すことができます。 - カーソルの位置あわせもトラックボールで簡単操作

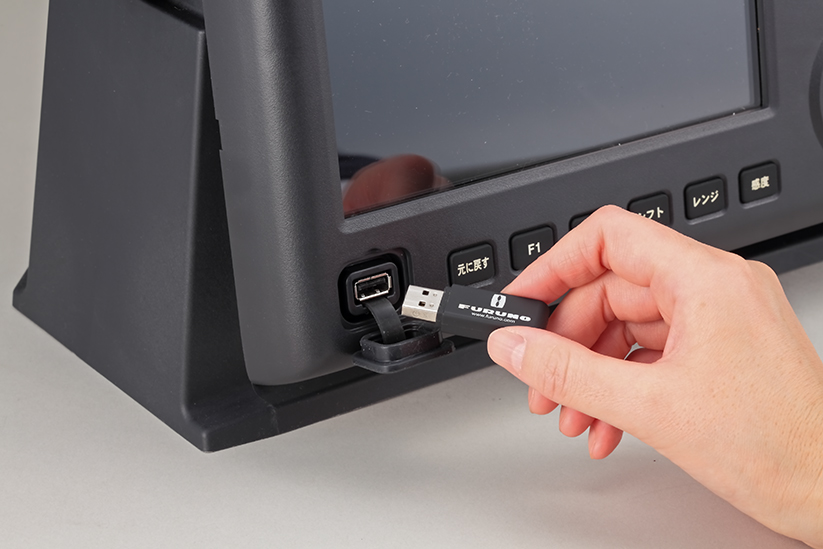

- ワンタッチで記録したい画面をデータ保存できるスクリーンショット機能（USBポートから取り出し可能）。
- 多彩な表示モード。画面切り替えはボタンひとつでワンタッチ。
プロッタ、航法情報、コンパス、魚探などの表示モードを好みに合わせてカスタマイズできます。
資源管理漁業を見据えた漁獲登録機能
位置や日時、水温などの情報に加え、マーク情報に漁獲高、漁区、魚種コードを登録することができます。
- 魚種は20種まで登録することが可能です。

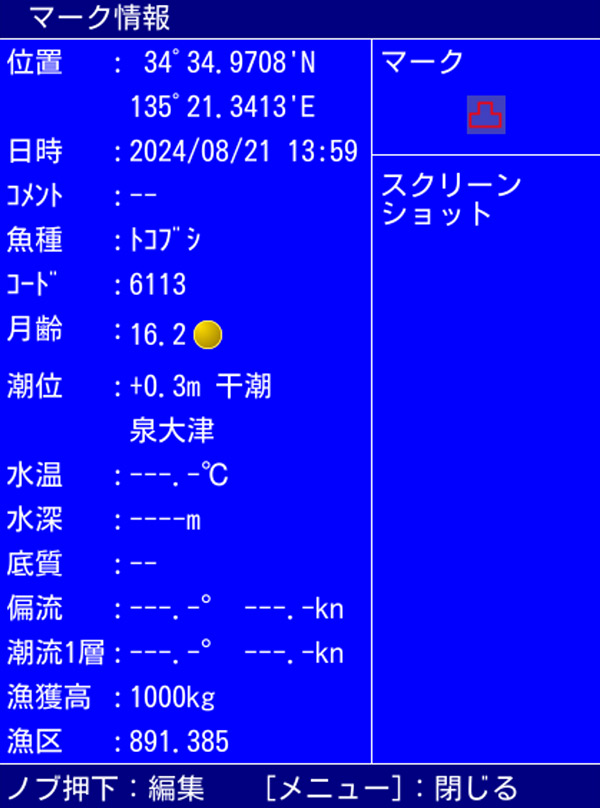

マーク情報

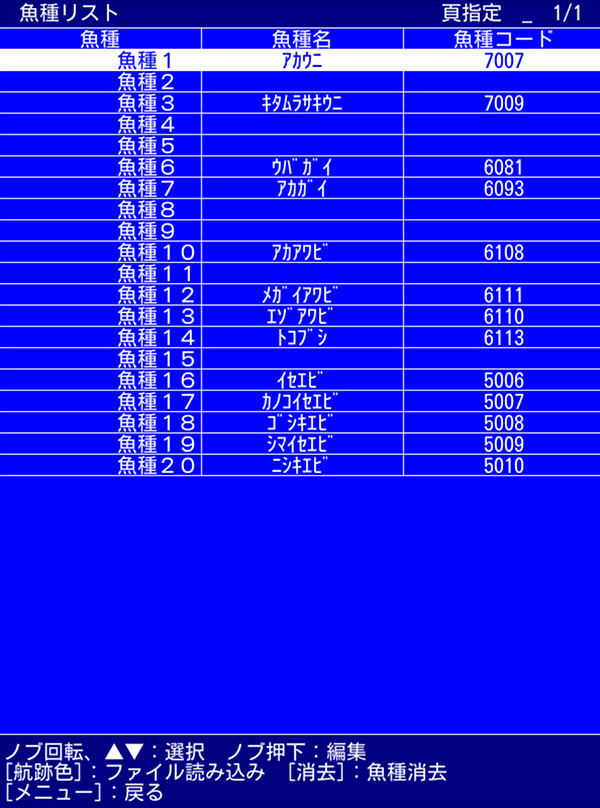

魚種リスト
漁視ダイアリー連携で操業データを有効活用
GP-3700は、入力された各種操業データを市販のIoTデバイスを介してクラウドへ送信し、漁視ダイアリーと連携できます。
操業記録の活用や計画立案、作業日誌作成の効率化を支援し、漁労ノウハウの蓄積・継承や研究機関とのデータ連携に役立ちます。

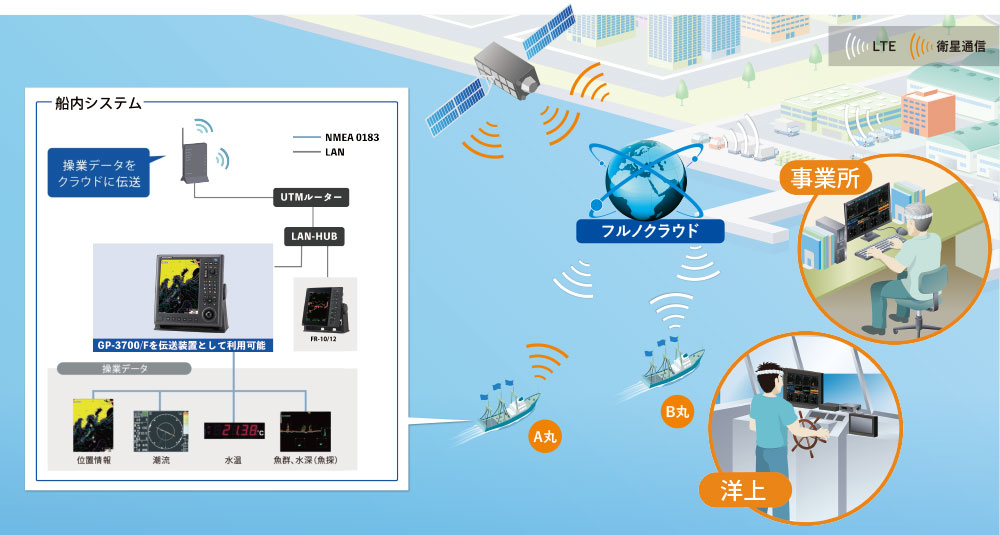

システム構成イメージ
船舶向けデータ収集システム「漁視ダイアリー」
漁視ダイアリーは、魚群探知機やソナー映像、潮流、水温、位置情報などの操業データをリアルタイムで船団間、事務所などと共有できます。漁具投入や最適漁場の判断に役立てることで高効率な操業に貢献します。

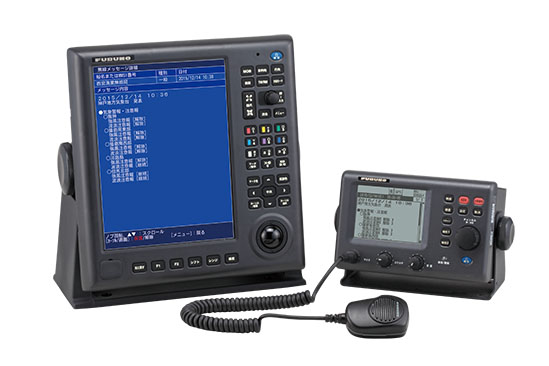

DSB送受信機との接続
僚船データや海岸局からの情報を画面表示！
“見える無線機” で好評を博しているフルノDSB送受信機DR-100、DM-200を接続すると、僚船や海岸局から送信される様々な情報を本機の画面上に表示できます。受信した情報の音声案内も可能です。
仕様
本体
画面タイプ
12.1型、カラーTFT液晶ディスプレイ
解像度
SVGA、600 x 800 ドット
表示モード
プロッタ、コンパス、衛星確認、気象情報
GPS受信部
受信周波数
1575.42 MHz
受信方式
GPS：12チャンネル、12衛星パラレル、MSAS：2チャンネル
ディファレンシャルGPS
オプション
周波数範囲：283.5〜325.0 kHz、チャンネル間隔：500 Hz
通信速度（25、50、100，150，200 bps）、局選択（自動/手動）
測位精度
GPS：約 10 m（95%時間、HDOP≦4、2drms）
MSAS：約 7 m（95%時間、2drms）
プロッタ部
チャート
航海用電子参考図 new pec（フルノフォーマット）
記憶点数
1,100,000点（現記録ブロック + 内蔵メモリー10ブロック分）
表示範囲
0.025〜1024 海里（赤道付近）
その他
防水性能
指示部：IPX2
GPSアンテナ：IP56
電源
DC 12-24 V、2.5-1.3 A
本体サイズ
351（H）x 339（W）x 179（D）ハンガー付き
質量
約 4.6 kg
構成品
標準品
指示器
空中線部
工事材料、付属品、予備品
オプション品
トラックボール操作部
ビーコン内蔵キット
モニターオプション
フラッシュマウント（指示器用）
Fフラッシュマウント固定金具（トラックボール操作部用）
空中線部（GPS用、DGPS用）
アンテナケーブルセット
ジョイントボックス
アンテナベース（L型、直型、レール用）
マスト取付金具
工事材料
LANケーブル組品
ケーブル組品
MJケーブル組品
各種ダウンロード
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
