- GPS/プロッタ

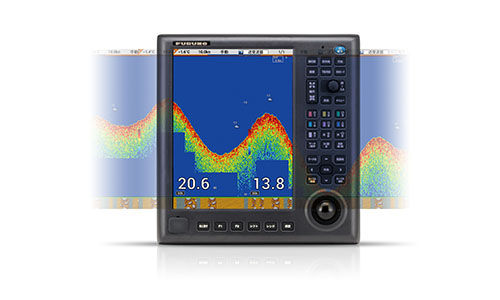

12.1型、カラー液晶GPSプロッタ魚探
型式 GP-3700F
持続可能な漁業を見据えたクラウド対応プロッタ！
- 漁船、ワークボート（官公庁船・作業船）、プレジャーボート
特長
日本全国の詳細な海底地形図を標準搭載！
GP-3700Fは全国の詳細なチャート、new pecを標準搭載しています。
チャート入れ替え不要で、詳細な海底地形図を確認することができます。
対馬海峡付近
津軽海峡付近
明石海峡付近
- 当製品に搭載のnew pec はフルノフォーマットに変換したものです。日本水路協会が発行する航海用電子参考図（new pec）とは表現が一部異なります。
- 紙海図の代替としての活用はできません。航海上の判断には海図を使用して下さい。

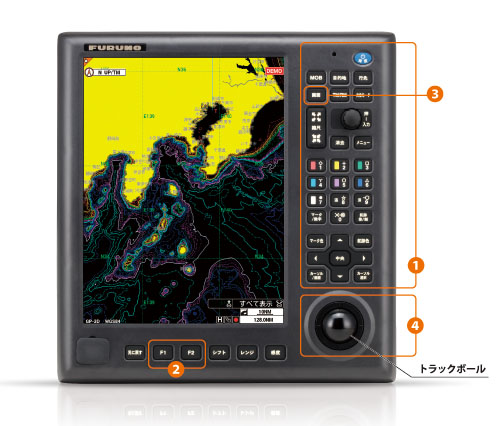

使いやすさにこだわったユーザーインターフェイス
- 揺れの激しい船上でも操作しやすい大型キー
- 使いたい機能をすぐに呼び出せるユーザーキー
ユーザーキーに登録しておくことで、使用したい機能を呼び出すことができます。 - カーソルの位置あわせもトラックボールで簡単操作
- ワンタッチで記録したい画面をデータ保存できるスクリーンショット機能（USBポートから取り出し可能）。

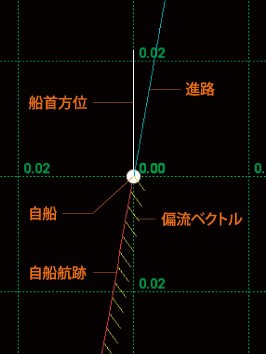

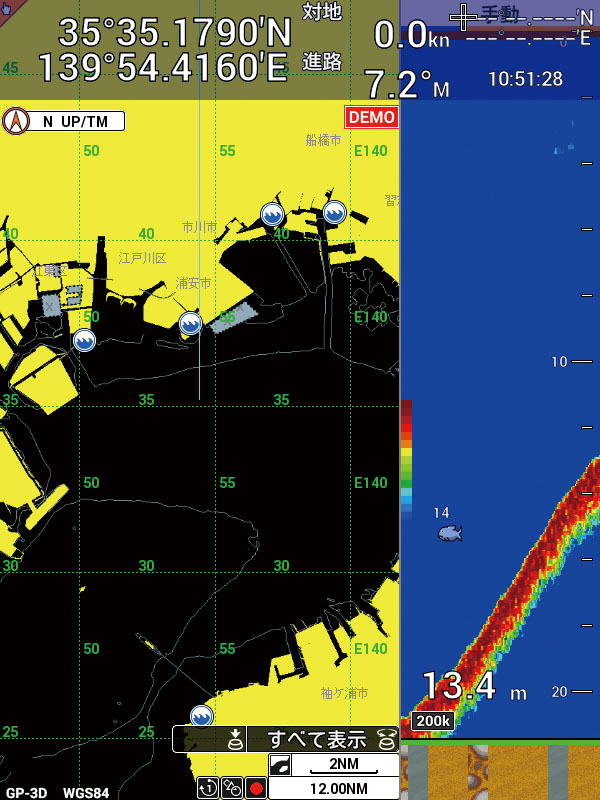

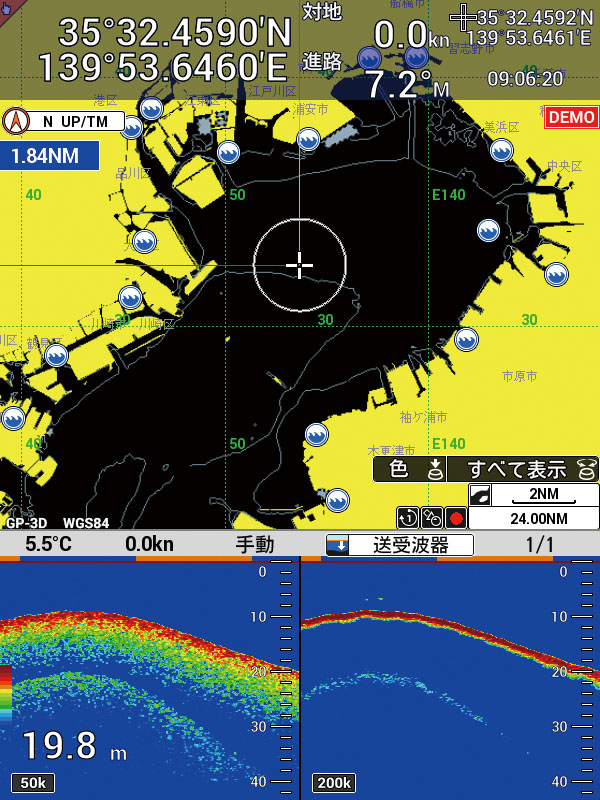

- 多彩な表示モード。画面切り替えはボタンひとつでワンタッチ。
プロッタ、航法情報、コンパス、魚探などの表示モードを好みに合わせてカスタマイズできます。
資源管理漁業を見据えた漁獲登録機能
位置や日時、水温などの情報に加え、マーク情報に漁獲高、漁区、魚種コードを登録することができます。
- 魚種は20種まで登録することが可能です。
マーク情報
魚種リスト

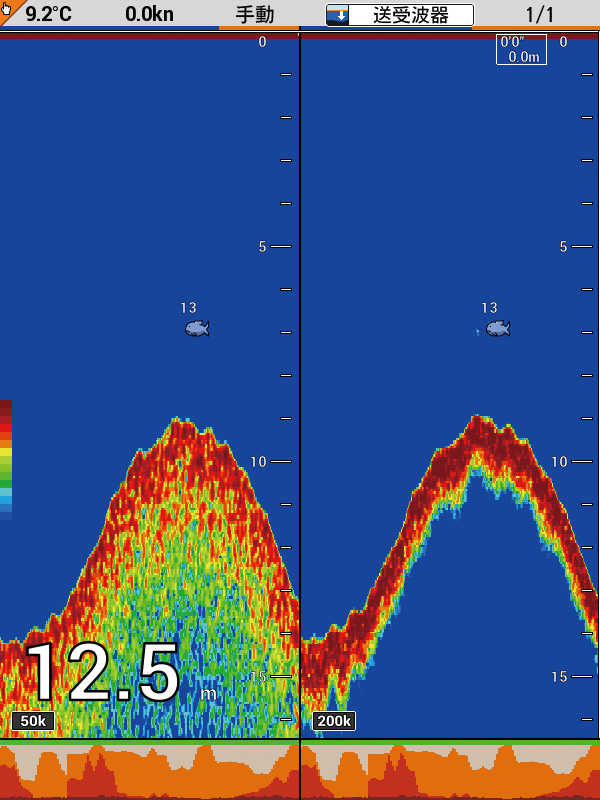

2周波対応の高性能魚群探知機を内蔵！
50/200 kHzの2周波に対応し、出力は600 Wまたは1 kWを選択可能です（1 kWはオプション）。
底質判別機能や魚体長表示機能（ACCU-FISH™機能）など、魚種の推定に役立つ機能を搭載。より効率的な操業をサポートします。

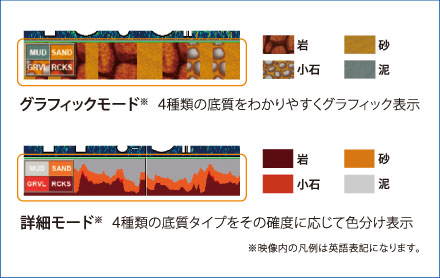

狙った魚の生息域判別に役立つ “底質判別機能”
水深5〜100 m の間の底質を岩、小石、砂、泥の4種類の底質タイプに分類し、画面上に見やすくグラフィックで表示します。
- 送受波器はスルーハル、トランサム装備が必要です。
- 底質判別機能設定時は自動的にオートレンジになります。
- 船速10 kn 以下にする必要があります。
- 本機が示す底質情報は、様々な要因により誤差を含む場合があります。

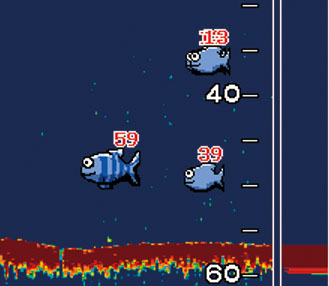

魚のサイズをセンチ表示する “ACCU-FISH機能”
送受波器へ返ってきたエコーから、それが単体魚か魚群なのかをフルノ独自のデジタル技術を用いて瞬時に判別し、魚の大きさを魚探画面上に数値やマークで表示します。
- 2周波（50/200 kHz）一体型の送受波器が必要です。
- 本機能で計測された数値は様々な要因により誤った表現をする場合があります。
研究機関連携を支援するデータロガー搭載

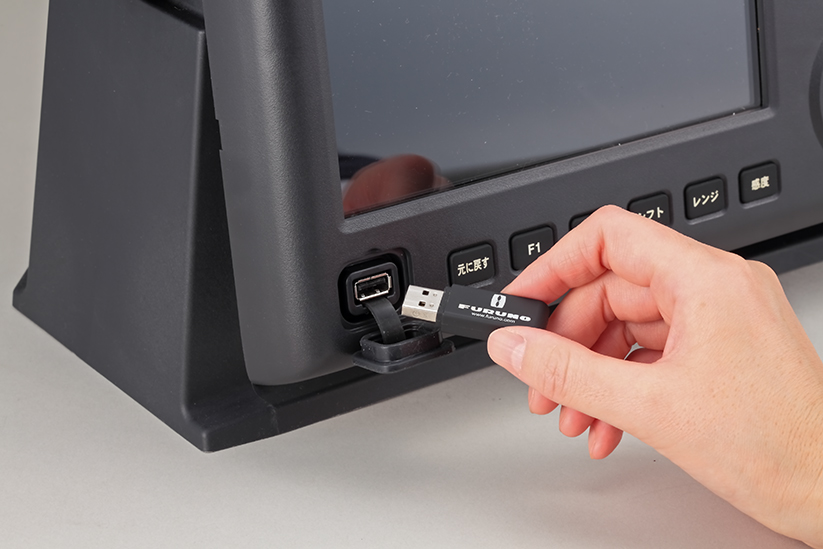

GP-3700F背面のUSBポートに接続したUSBメモリに、魚探データや航法データをタイムスタンプとともに保存することができます。
- クラウド機能との同時利用不可
- NMEA 2000経由でのデータには対応していません。
漁視ダイアリー連携で操業データを有効活用
GP-3700Fは、入力された各種操業データを市販のIoTデバイスを介してクラウドへ送信し、漁視ダイアリーと連携できます。
操業記録の活用や計画立案、作業日誌作成の効率化を支援し、漁労ノウハウの蓄積・継承や研究機関とのデータ連携に役立ちます。
システム構成イメージ
船舶向けデータ収集システム「漁視ダイアリー」
漁視ダイアリーは、魚群探知機やソナー映像、潮流、水温、位置情報などの操業データをリアルタイムで船団間、事務所などと共有できます。漁具投入や最適漁場の判断に役立てることで高効率な操業に貢献します。

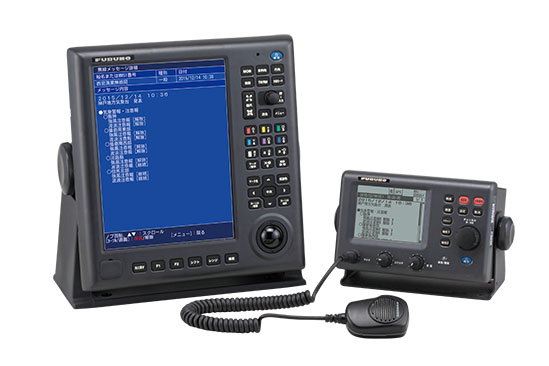

DSB送受信機との接続
僚船データや海岸局からの情報を画面表示！
“見える無線機” で好評を博しているフルノDSB送受信機DR-100、DM-200を接続すると、僚船や海岸局から送信される様々な情報を本機の画面上に表示できます。受信した情報の音声案内も可能です。
仕様
本体
画面タイプ
12.1型、カラーTFT液晶ディスプレイ
解像度
SVGA、600 x 800 ドット
GPSアンテナ
外付
表示モード
プロッタ、魚探、コンパス、衛星確認、気象情報、潮汐グラフ
GPS受信部
受信周波数
1575.42 MHz
受信方式
GPS：12チャンネル、12衛星パラレル、MSAS：2チャンネル
ディファレンシャルGPS
オプション
周波数範囲：283.5〜325.0 kHz、チャンネル間隔：500 Hz
通信速度（25、50、100，150，200 bps）、局選択（自動/手動）
測位精度
GPS：約 10 m（95%時間、HDOP≦4、2drms）
MSAS：約 7 m（95%時間、2drms）
プロッタ部
チャート
航海用電子参考図 new pec（フルノフォーマット）
記憶点数
1,100,000点（現記録ブロック + 内蔵メモリー10ブロック分）
（1ブロック当りの点数内訳）
自船航跡 30,000点
マーク・ライン 30,000点
他船航跡 40,000点
（TT/AIS/僚船/GPSブイ 各10,000点）
表示範囲
0.025〜1024 海里（赤道付近）
魚探部
周波数
50/200 kHz
出力
600 W または 1 kW※
※ オプションの分配箱MB-1100が必要
表示範囲
標準：5～500 m 、シフト：0～1,200 m
その他
防水性能
指示部：IPX2
GPSアンテナ：IP56
電源
DC 12-24 V、2.8-1.5 A
本体サイズ
351（H）x 339（W）x 179（D）ハンガー付き
質量
約 4.8 kg
構成品
標準品
指示部
空中線部
送受波器
工事材料 、付属品、予備品
オプション品
トラックボール操作部
ビーコン内蔵キット
モニターオプション
フラッシュマウント（指示器用）
Fフラッシュマウント固定金具（トラックボール操作部用）
空中線部（GPS用、DGPS用）
アンテナケーブルセット
ジョイントボックス
送受波器
トライデューサ
分配箱
整流器
水温センサー
船速/水温センサー
インナーハルキットS
アンテナベース（L型、直型、レール用）
マスト取付金具
工事材料
LANケーブル組品
ケーブル組品
MJケーブル組品
