特長

NavNet TZtouchXL プロモーションビデオ

選べる5タイプのマルチファンクションディスプレイ

揺れる船上でも操作しやすいRotoKey™を採用。ラバーキーの併用でハイブリッドコントロールを実現

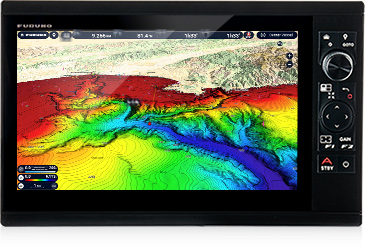

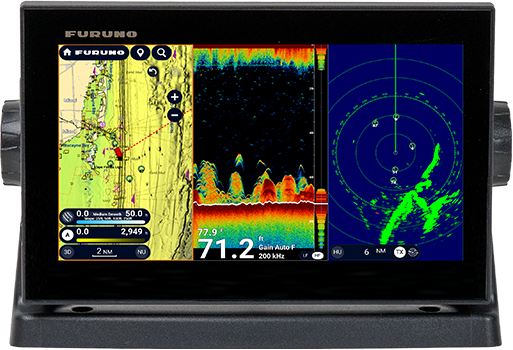

型式 TZT10X
10.1型ワイド、ハイブリッドコントロール

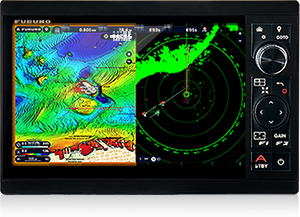

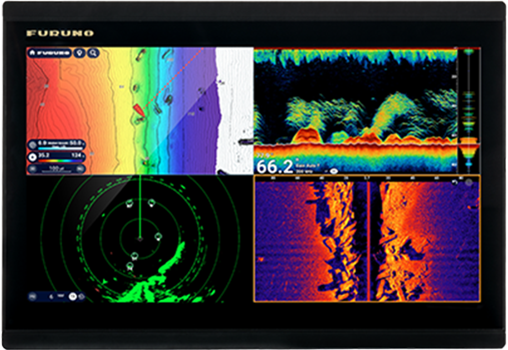

型式 TZT13X
13.3型ワイド、ハイブリッドコントロール

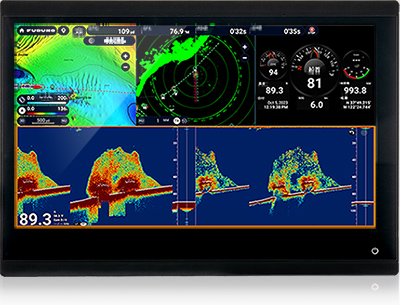

大画面で視認性・装備性を高め、使いやすさを重視したマルチタッチパネル

型式 TZT16X
15.6型ワイド、マルチタッチパネル

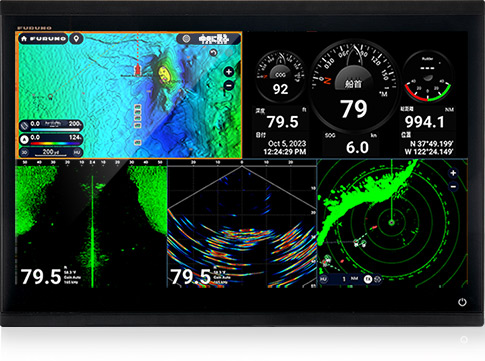

型式 TZT22X
21.5型ワイド、マルチタッチパネル

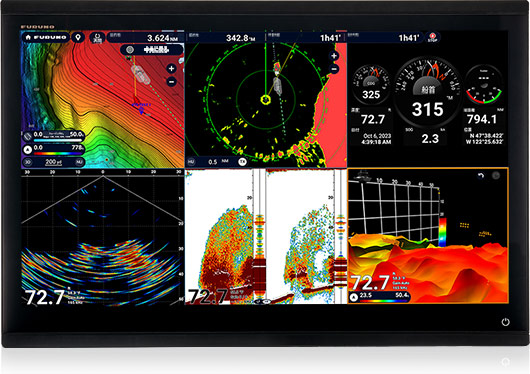

型式 TZT24X
24型ワイド、マルチタッチパネル

型式 TZTBBX
ブラックボックス

新チャート「TZ MAPS」を搭載。新機能フィッシングチャート「TZ BathyVision」に対応

航海用電子参考図（new pec）をベースにカスタマイズ性を高めた新しいチャート「TZ MAPS」^※を搭載。「TZ MAPS」の付随機能であるフィッシングチャート「TZ BathyVision」により、海底起伏の色や等深線密度を段階的に調整でき、海底地形をリアルかつ高精細に確認することができます。

「TZ MAPS」はインターネット経由でチャートの購入・更新が可能です。

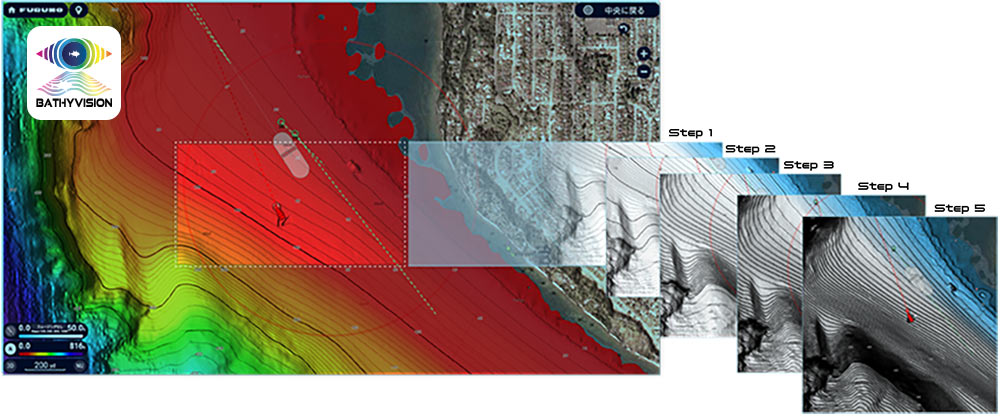

TZ BathyVision機能で、画面上の海底起伏の色や等深線密度をカスタマイズ可能

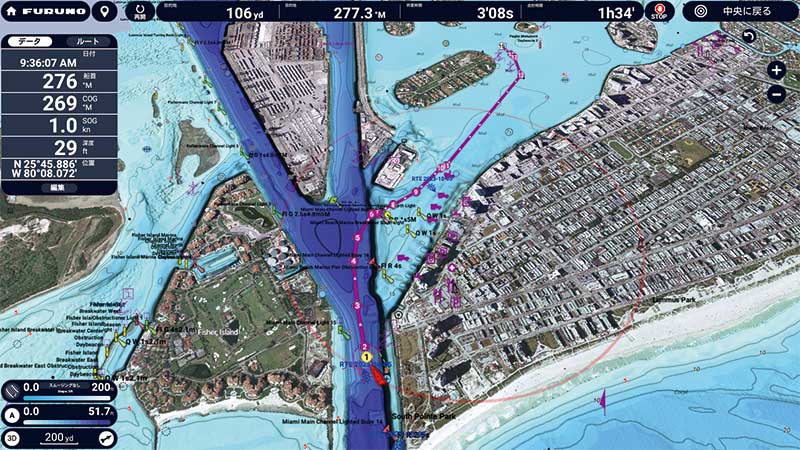

シームレスで最適なナビゲーションを提供するAIルーティング機能

TZ MAPSチャートデータを元に、陸地や浅瀬を避けてルートを自動生成するAIルーティング機能を搭載。ボートの設定水深、チャートデータ、その他さまざまな安全パラメータを組み合わせ、マリーナの入り口や湾口などを通過する最適なルートをわずか数秒で計算し自動的に生成します。

本機能は安全航行のための参考情報を提供しますが、全ての危険を考慮した情報を提供するものではありません。実際の航行においては、操船者が責任を持って周辺の監視を行ってください。
AIルーティング、AI避航ルートという機能の名称は、人間が行ってきた判断・作業を一定程度機械が代行するという広義のAIに基づきます。操船者の行動を学習してルート生成に反映するような機能は搭載されていません。

安全な航行を支援するリスクビジュアライザー™とAI避航ルート機能

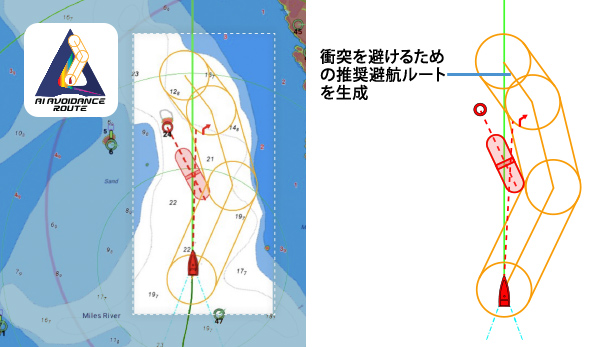

リスクビジュアライザー™は現在の自船の速度と他船の速度・進路にもとづき、接近と衝突のリスクがある“避けるべき危険なエリア”を可視化する機能です。危険なエリアが一目でわかることで、夜間・視界不良時や輻輳海域においても安心して操船することができます。さらにTZtouchXLでは業界に先駆けて、危険を回避する最適なルートを表示するAI避航ルート機能を搭載。避航判断が難しい輻輳海域や夜間、視界不良などの場合でも安全に避航できるようサポートします。

本機能は安全航行のための参考情報を提供しますが、全ての危険を考慮した情報を提供するものではありません。実際の航行においては、操船者が責任を持って周辺の監視を行ってください。

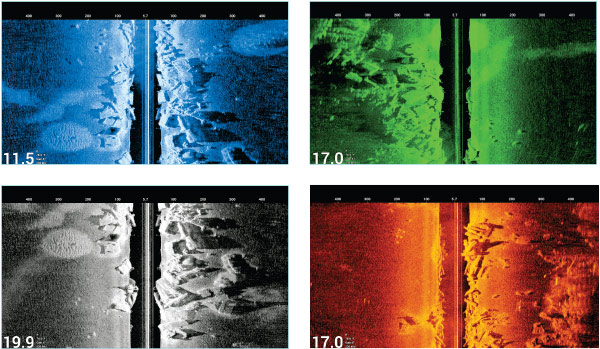

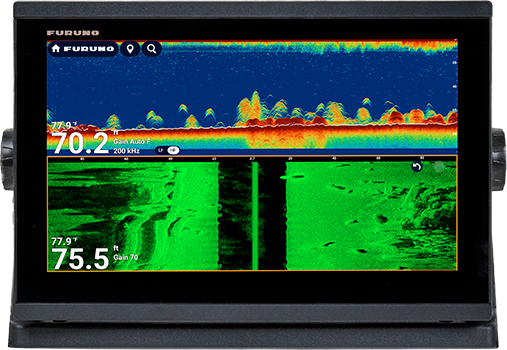

内蔵CHIRPサイドスキャン^※455 kHzにも対応

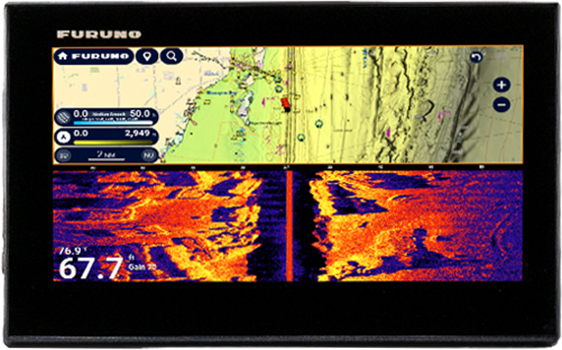

TZtouchXL内蔵のCHIRPサイドスキャンは左舷と右舷の両サイドをスキャンし、高解像度で海底構造の形状を映し出します。CHIRPサイドスキャンは海底地形を把握するだけでなく、構造物周辺にターゲットが寄りついているかさえも探索できる優れた機能です。
NavNet TZtouchXLは、230 kHzと455 kHzのCHIRPサイドスキャンに対応しています。

TZT10X/13X/16Xのみ対応。CHIRPサイドスキャン専用の送受波器が必要です。
（対応送受波器：型式 225T-TM904, 225T-SS904, 225T-PR904, 455T-TM903, 455T-SS903, 455T-PR903）

用途に合わせて選べるネットワーク製品をラインナップ

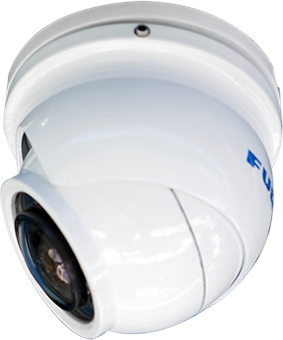

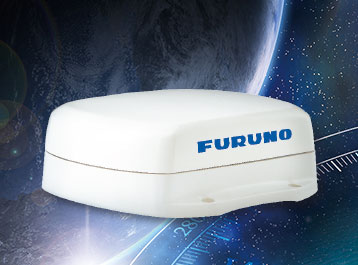

NavNet TZtouchXLシリーズは、Ethernet、NMEA2000/CAN bus、NMEA0183の３種類のインターフェースが使用できます。レーダーや魚探の他に、AIS、方位センサー、IPカメラなど、さまざまな機器／センサーとの接続で自分だけのNavNetシステムを構築することができます。

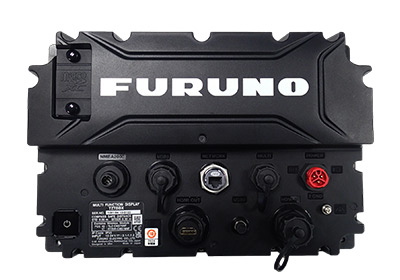

TZTBBXブラックボックスオプションにより、さまざまなマルチタッチディスプレイサイズを実現

仕様

	型式: TZT10X	型式: TZT13X	型式: TZT16X	型式: TZT22X	型式: TZT24X	型式: TZTBBX
表示部（液晶ディスプレイ）
LCDタイプ	マルチタッチIPS					TZTBBXに接続するモニターについては、販売店又は当社におたずね下さい。
LCDサイズ	10.1型ワイド	13.3型ワイド	15.6型ワイド	21.5型ワイド	24型ワイド
解像度	1920 × 1200（WUXGA）	1920 × 1080（FHD）
輝度	900 cd/m2（typ.）
質量	ハンガー込み：3.9 kg （ハンガーなし：2.9 kg）	ハンガー込み：5.4 kg （ハンガーなし：4.1 kg）	ハンガー込み：5.9 kg （ハンガーなし：4.4 kg）	5.7 kg	8.1 kg
インターフェース（ポート数）
NMEA2000	1ポート
NMEA0183	出力1ポート
LAN	1 ポート（1000 BASE-T）
USB	1 ポート（USB 3.0）		2ポート（USB 3.0/2.0）
ビデオI/O	入力 1ポート（NTSC/PAL）		入力 1ポート（NTSC/PAL）および HDMI 1 ポート、出力 1 ポート（HDMI）
SDカードスロット	microSD カード 1 スロット（SDXC対応：最大1TB）
無線LAN	IEEE802.11b/g/n準拠、送信周波数: 2.412 ~ 2.462 GHz、最大 11dBm
送受波器	2 ポート FJ12 ピン（それぞれ魚探用およびサイドスキャン用）			－	－	－
電源
電源消費電流	DC12-24V：3.8-1.9A	DC12-24V：3.9-1.9A	DC12-24V：4.0-2.0A	DC12-24V：5.1-2.5A	DC12-24V：6.7-3.2A	DC12-24V：2.1-1.1A
環境条件
使用温度範囲	-15℃ 〜 +55℃
相対湿度	93% 以下（+40℃）
保護等級	IP56					IP55
主な機能
ACCU-FISH™機能	●	●	●	－	－	－
TruEcho CHIRP™	●	●	●	－	－	－
底質判別機能	●	●	●	－	－	－
RezBoost™（レーダー）^※1	●	●	●	●	●	●
リスクビジュアライザー™	●	●	●	●	●	●
TZ BathyVision^※2	●	●	●	●	●	●
AIルーティング^※2	●	●	●	●	●	●
AI避航ルート^※1 ^※2	●	●	●	●	●	●
マルチタッチ	●	●	●	●	●	●

DRS-NXTシリーズの接続が必要です。
TZ MAPS サブスクリプションへの加入が必要です。

ネットワーク製品

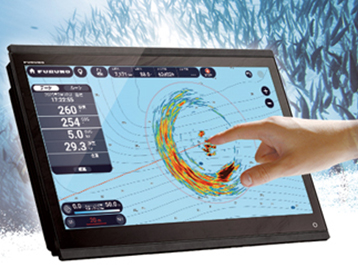

NavNetシリーズ初のスキャニングソナーとの連携
型式 CSH-10

スキャニングソナーCSH-10はTZtouchXLとのネットワーク接続により、TZtouchXL画面上でエコー表示、チャート重畳、操作、設定が可能となりました。タッチパネルの利点を活かし、ティルトインジケータや感度等をタッチ操作できるなど、直感的な操作が可能です。さらにチャート画面にスキャニングソナーのエコー映像をリアルタイムで重ね、操作できる機能は業界に先駆けた試みです。TZ BathyVisionの等深線に重畳することで、海底地形と魚群の把握に大きく貢献します。漁船市場で磨き上げられた妥協のない実力を持ち合わせたスキャニングソナーと、最新のマルチファンクションディスプレイとの連携で、フルノはソナーの可能性に挑み続けます。

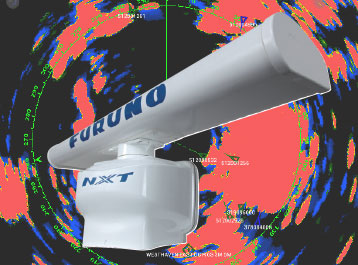

ターゲットアナライザー™　機能を搭載した固体化レーダーセンサー
型式 DRS2D/4D/6A/12A/25A-NXT

驚くべきターゲット検出機能を持つフルノのソリッドステートドップラレーダー “DRS-NXTシリーズ”。自船に接近するターゲットを自動的に変色させて、潜在的に危険なターゲットを識別できるターゲットアナライザー™を有し、瞬時に他船の動向を判断するファストターゲットトラッキング™、バードモードやレインモードなど、有効な機能が充実しています。

DRS-NXTシリーズは、第4種レーダーの認証により操作のための無線従事者資格および無線局の定期検査が不要です。
なお、第4種レーダーを運用する際は、認証番号を確認し、電波法を遵守する義務があります。詳細はこちらをご覧ください。

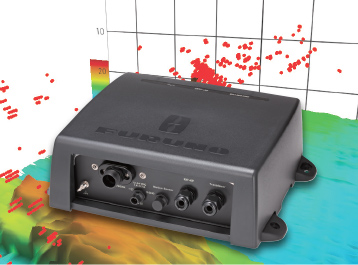

深場の魚群や海底形状を鮮明な3D映像で表示
型式 DFF-3D

ワイドレンジ120°幅を瞬時にスキャンし、魚群の位置関係や海底の詳細な地形構造を3Ｄで表現します。水深約200 ｍの海底も120°幅で描くことができるため、深場をターゲットとする場合に有効です。約300 mまでを映し出すシングルビーム（魚探）表示や、自船の両舷側方向の海底形状を探るサイドスキャン表示も可能です。モーションセンサー内蔵のため、揺れの大きい海況でも安定した映像を提供します。
