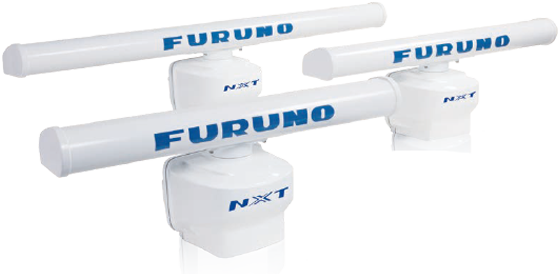

次世代レーダーセンサー
DRS-NXT(ディーアールエス ネクスト)シリーズ

DRS6A-NXT

新技術ターゲットアナライザー機能を搭載した
次世代レーダーセンサー

DRS-NXTシリーズ

DRS-NXTシリーズは従来のマグネトロンの代わりに固体化半導体素子を用いてマイクロ波を発生させる新しいタイプのレーダーセンサーです。
半導体素子の英名であるSolid State DeviceのSolid Stateの部分が和訳され、「固体化レーダー」という通称で呼ばれています。
適合機種:DRS6A-NXT/DRS12A-NXT/DRS25A-NXT

プロモーションビデオ

特長

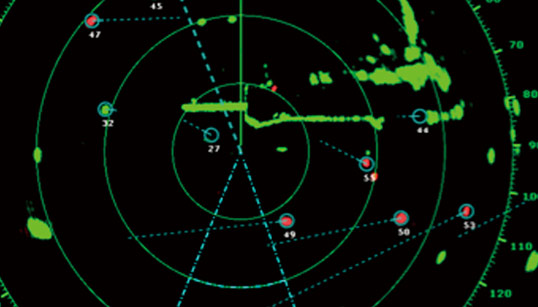

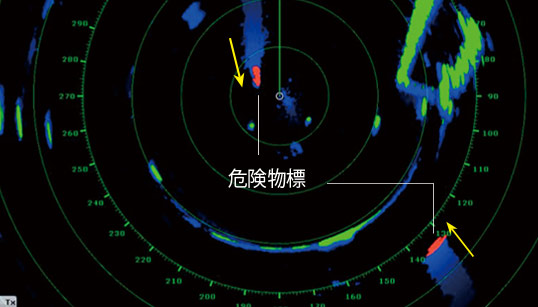

接近する危険船が一目でわかるTarget Analyzer™(ターゲットアナライザー)機能

ターゲットアナライザー™は、自船に接近してくるターゲットで衝突の可能性がある船を自動判定し、他の船とは異なる色で表示する機能です。危険物標だけを赤色で表示することで、注意すべきターゲットを瞬時に識別できますので、安全操船に役立ちます。

Doppler Target Analyzer

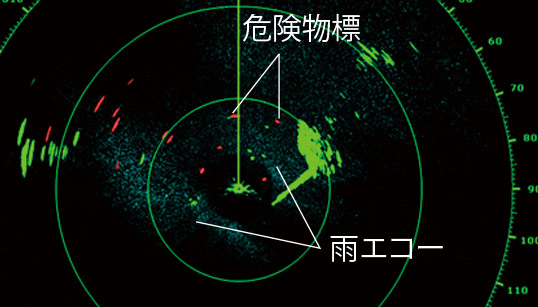

ターゲットアナライザー機能のレイン(雨雪反射)モード

レインモードの説明動画

レインモードは雨エコーを青色で表示します。雨エコーと危険物標、危険ではない物標を同時に表示することができますので、雨を避けながら航行する時に便利です。

ドップラー自動補促

3 NM以内の危険物標を自動でTT捕捉します。一度捕捉された物標は危険物標でなくなった後も継続補促します。

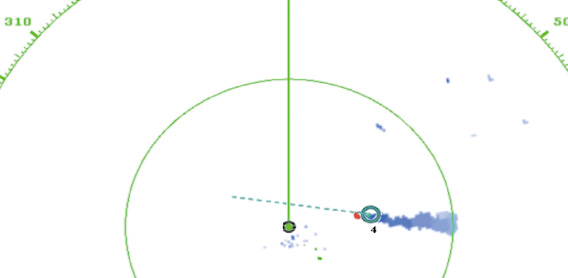

ファストターゲットトラッキング™

Approaching vessel with target vector

ファストターゲットトラッキング™は追尾したいターゲットを選択後、その動向予測を示す速度ベクトルを瞬時に表示する技術です。ユーザーが動向を把握したい任意のターゲットに対し、瞬時に捕捉が行えるため、特に輻輳海域において他船動向把握に大きく貢献します。

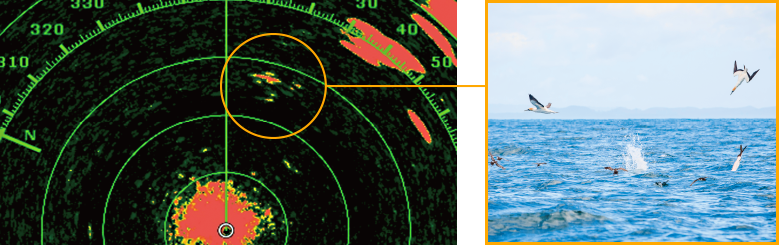

バードモード表示

Bird echoesActual scene

船舶の尾引きエコー(真エコートレイル)では、規則的、直線的に表示しているのに対し、鳥群れでは不規則に飛び回る鳥の尾引きがエコーとして表示されるので、鳥群れの反応だと推測できます。

レーダー映像の高分解能化表示を実現する信号
処理技術RezBoost™(レゾ・ブースト)機能搭載

RezBoost™

RezBoost™(レゾ・ブースト)機能により、水平方位分解能が飛躍的に向上しました。他船同士や他船と岸壁が接近している場合のエコー識別がよりわかりやすくなり、夜間など視界が悪い洋上でも自船周辺の状況監視に役立ちます。特に、入港時における周辺の構造物や港内の状況把握により、誤認識の防止に効果を発揮します。

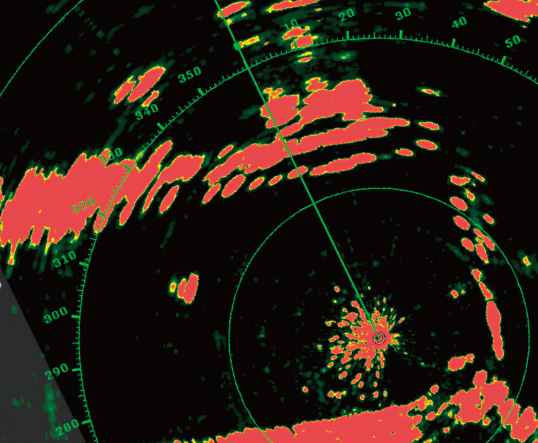

  • 感度設定(低) (DRS4D-NXT)

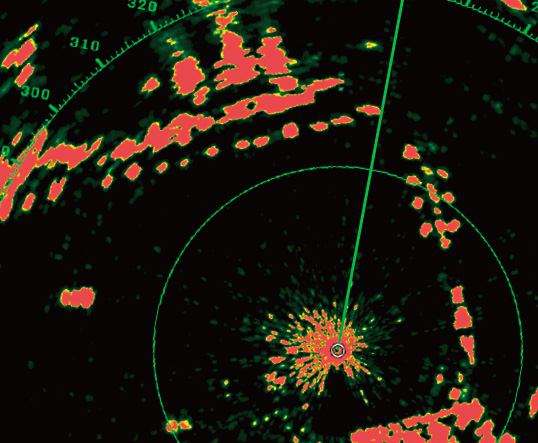

  • 感度設定(高) (DRS4D-NXT)

  • 固体化レーダーは余熱時間不要の即時送信
    固体化素子はマグネトロンと違って余熱が不要なため、電源を入れたらすぐに送信可能です。マグネトロンレーダーのように電源スイッチを入れたあと3分間ほど待機する必要がありません。頻繁にレーダー探知を繰り返すボートや、急いで離岸するボートにはたいへん便利です。
  • 最小探知距離が向上
    固体化レーダーはマグネロトンレーダーに比較して最小探知距離が向上しています。一般に探知が難しい至近距離の小船やブイなどもクリアに捉えることができるため、狭水道航行やマリーナの出入り口などの操船に役立ちます。

仕様

DRS6A-NXT

DRS12A-NXT

DRS25A-NXT

空中線部

タイプ
固体化パルス圧縮
ビーム幅(水平)
1.9° (XN12A)
1.35° (XN13A)
ビーム幅(垂直)
22°
アンテナ回転数
24/36/48 rpm レンジ連動または24 rpm 固定

送受信部

周波数および電波型式
CH.1:9380 MHz(P0N)、9400 MHz(Q0N)
CH.2:9400 MHz(P0N)、9420 MHz(Q0N)
CH.3:9420 MHz(P0N)、9440 MHz(Q0N)
出力
25 W 100 W 200 W
距離範囲
0.0625〜72 NM 0.0625〜96 NM 0.0625〜96 NM
ターゲット追尾(TT)
合計100ターゲット(最大24 NM)

インターフェイス

ポート数
1ポート、イーサネット 100Base-TX

電源

電源消費電流
DC12/24 V*1:9.5/5.0 A以下 DC24 V:5 A以下 DC24 V: 5.6 A以下

環境条件

使用温度範囲
-25 °C ~ +55 °C
保護等級
IP56

主な表示機能

真エコートレイル
*2
ファストターゲットトラッキング*3
デュアルレンジ*4
バードモード
ターゲットアナライザー

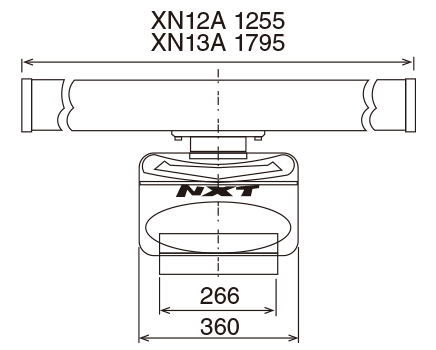

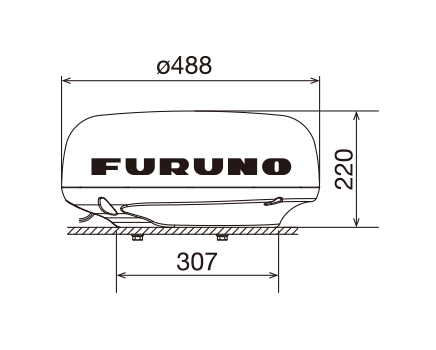

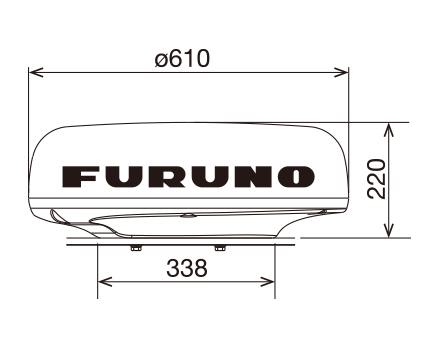

外寸図

DRS6A-NXT
21 kg(XN12A)、23 kg(XN13A)
DRS12A-NXT
21 kg(XN12A)、23 kg(XN13A)
DRS25A-NXT
21 kg(XN12A)、23 kg(XN13A)

*1 DC12 Vはケーブル長10 mの場合のみ対応です。
*2 方位データと位置データの入力が必要です。
*3 自船船速と方位データの入力が必要です。
*4 DRS-NXTシリーズのデュアルレンジは、表示モードの組合せに一部制限があります。
※ 送信出力5 kW以上およびDRS-NXTシリーズレーダーを操作するには従事者免許が必要です。電波法を遵守して運用下さい。

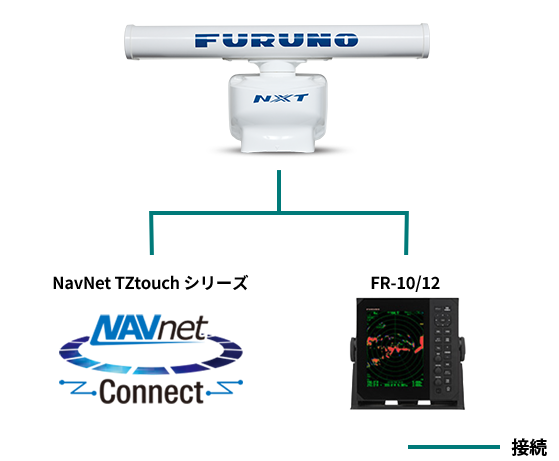

接続について

DRS4D-NXT Interconnection Diagram

マルチファンクションディスプレイの互換性
DRS25A-NXT/DRS12A-NXT: TZtouch 2 V 6.21 以降。TZtouch V 6.01 以降。
DRS6A-NXT: TZtouch 2 , TZtouch V 5.01 以降。
DRS4D-NXT: TZtouch 2 V3.01 以降。 TZtouch V4.21 以降。
