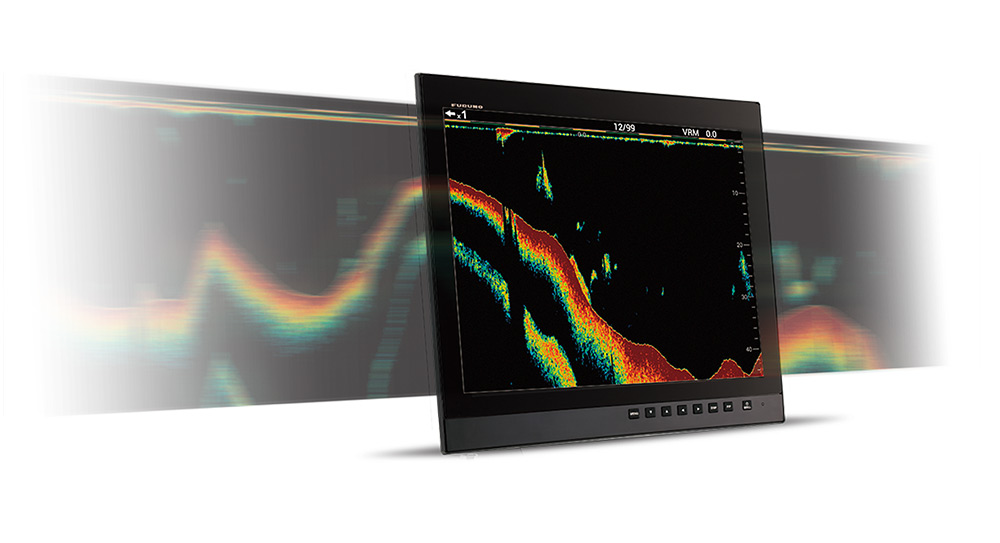

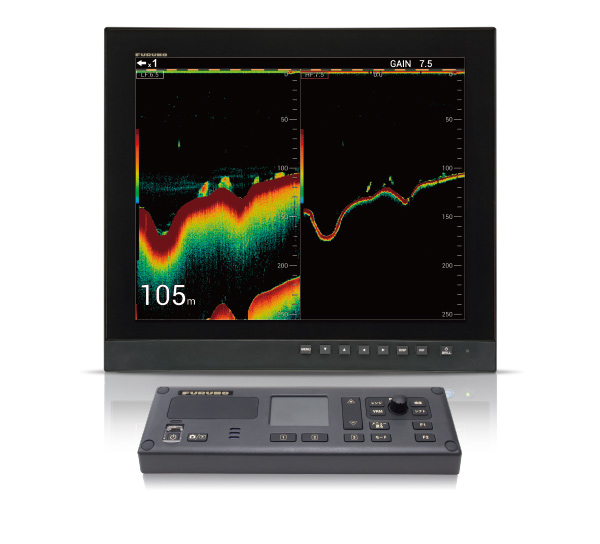

2周波高分解能魚群探知機
型式 FCV-1900B
あらゆる探知深度で高分解能を実現！
- 漁船
特長

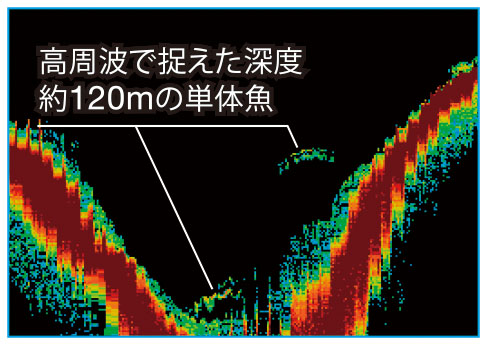

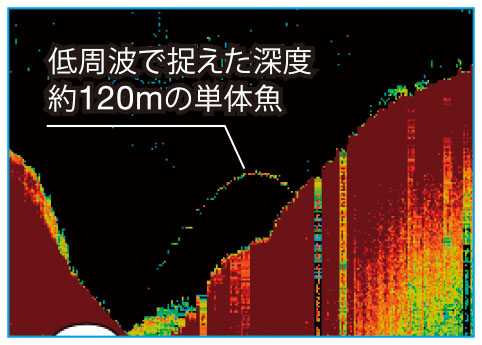

高分解能で圧倒的な映像美を誇るセンシング技術 TruEchoCHIRP™搭載！
浅層、深層を問わず、あらゆる探知深度で高分解能の威力を発揮するフルノ独自の魚探技術です。海底や瀬付き単体魚はもちろん、密集魚群の中にいる魚の分離を実現しました。

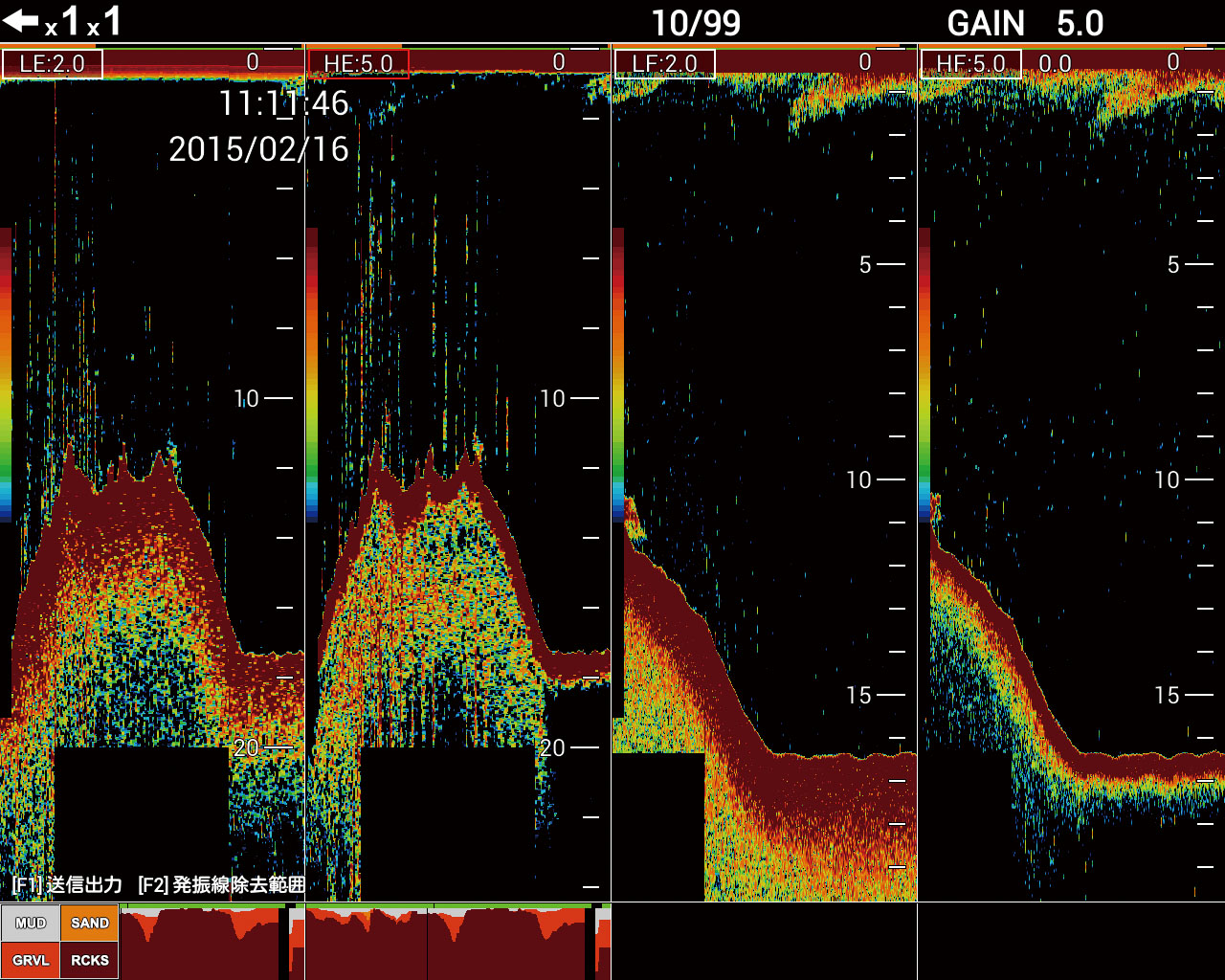

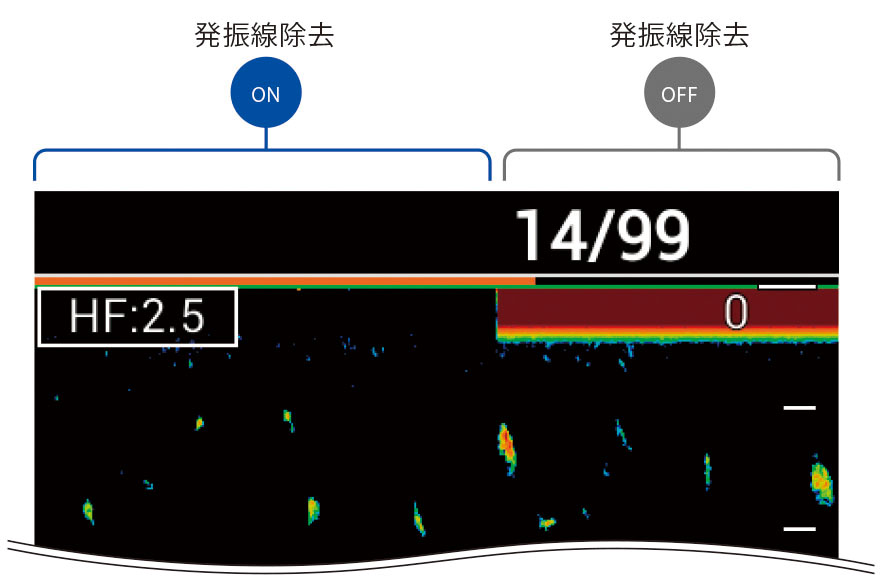

発振線除去機能
発振線を除去することにより、浅い水域の魚影や泡が識別しやすくなりました。
換装が容易なフリーシンセサイザー方式
従来機種（FCV−1200L/1500L)でお使いの送受波器に接続することが可能です。

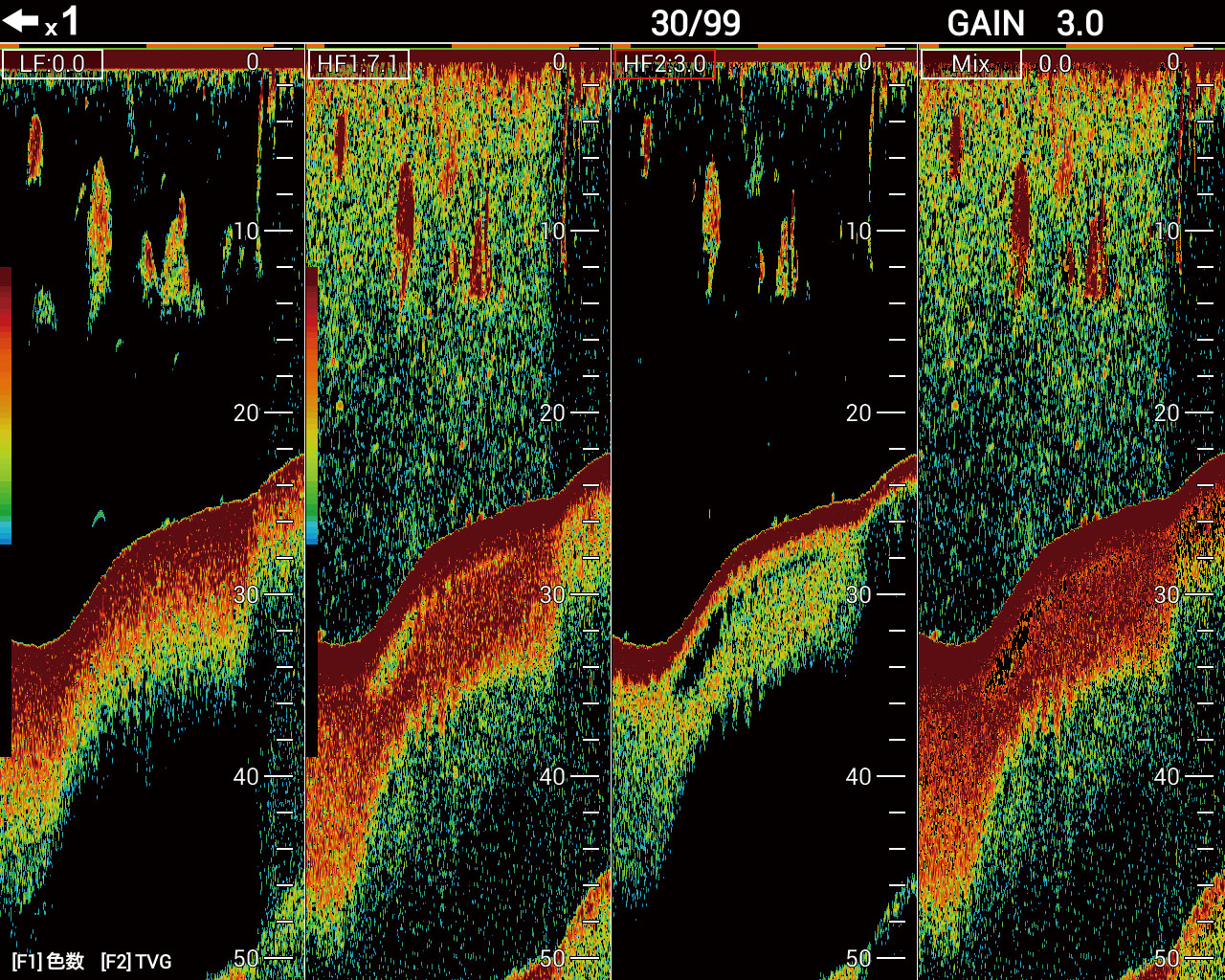

最大4周波を同時表示！
周波数が異なる魚探反応を最大4周波まで一画面に表示します。魚種ごとの反応が一目瞭然で、魚種判別に
役立ちます。（別途、ネットワーク魚探の接続が必要です。）

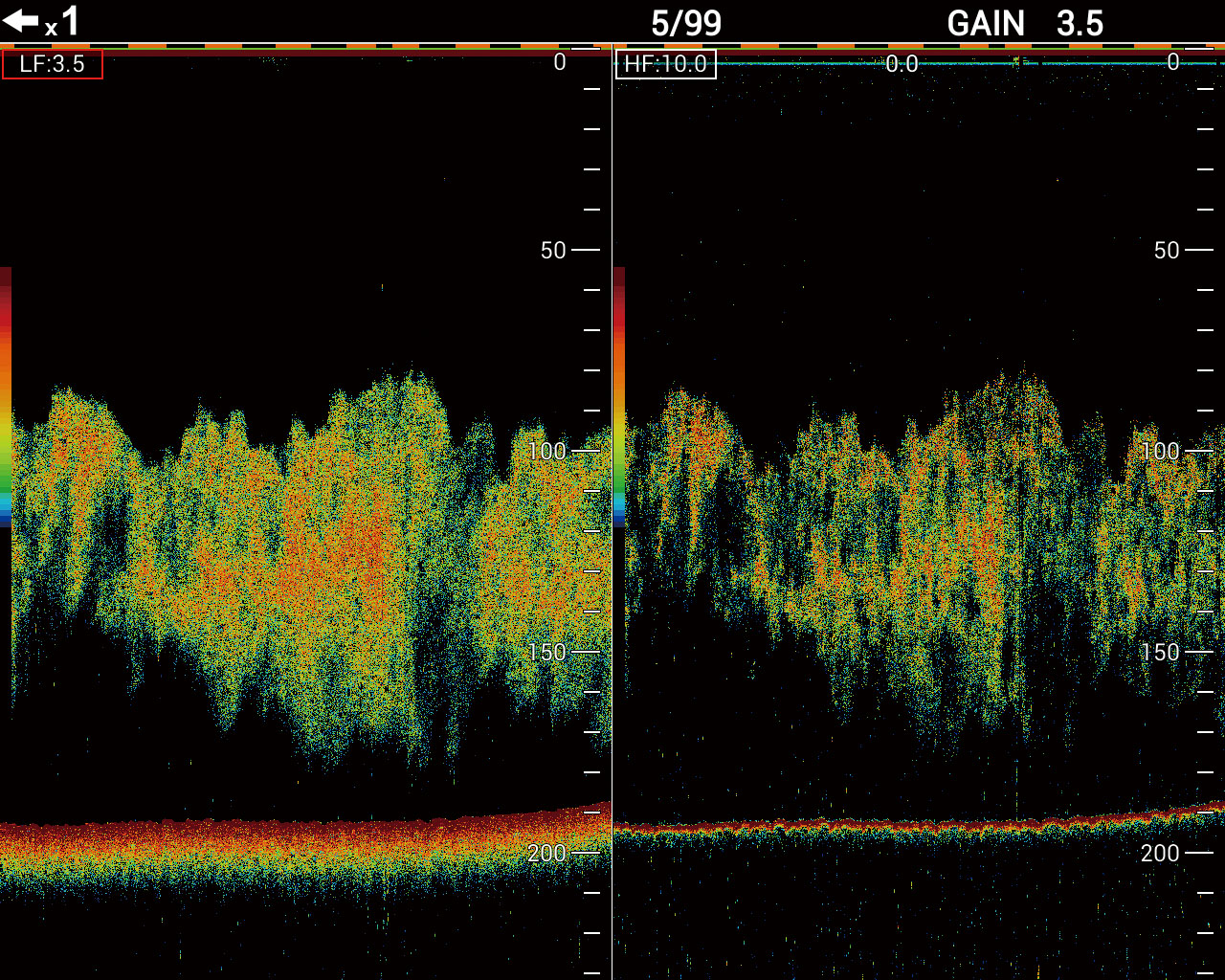

一画面に異なる感度の映像表示が可能！
感度の異なる映像を一画面に表示することで、感度調整の手間が低減できます。
スクロールバックモード
画面をスクロールして過去の映像を確認することができます。映像をもう一度見たい時にたいへん便利です。
タッチパッドで直感操作！
VRMの水深やTLLの位置などもタッチパッドで簡単設定！
濡れた指やゴム手袋を着用していても操作可能です。

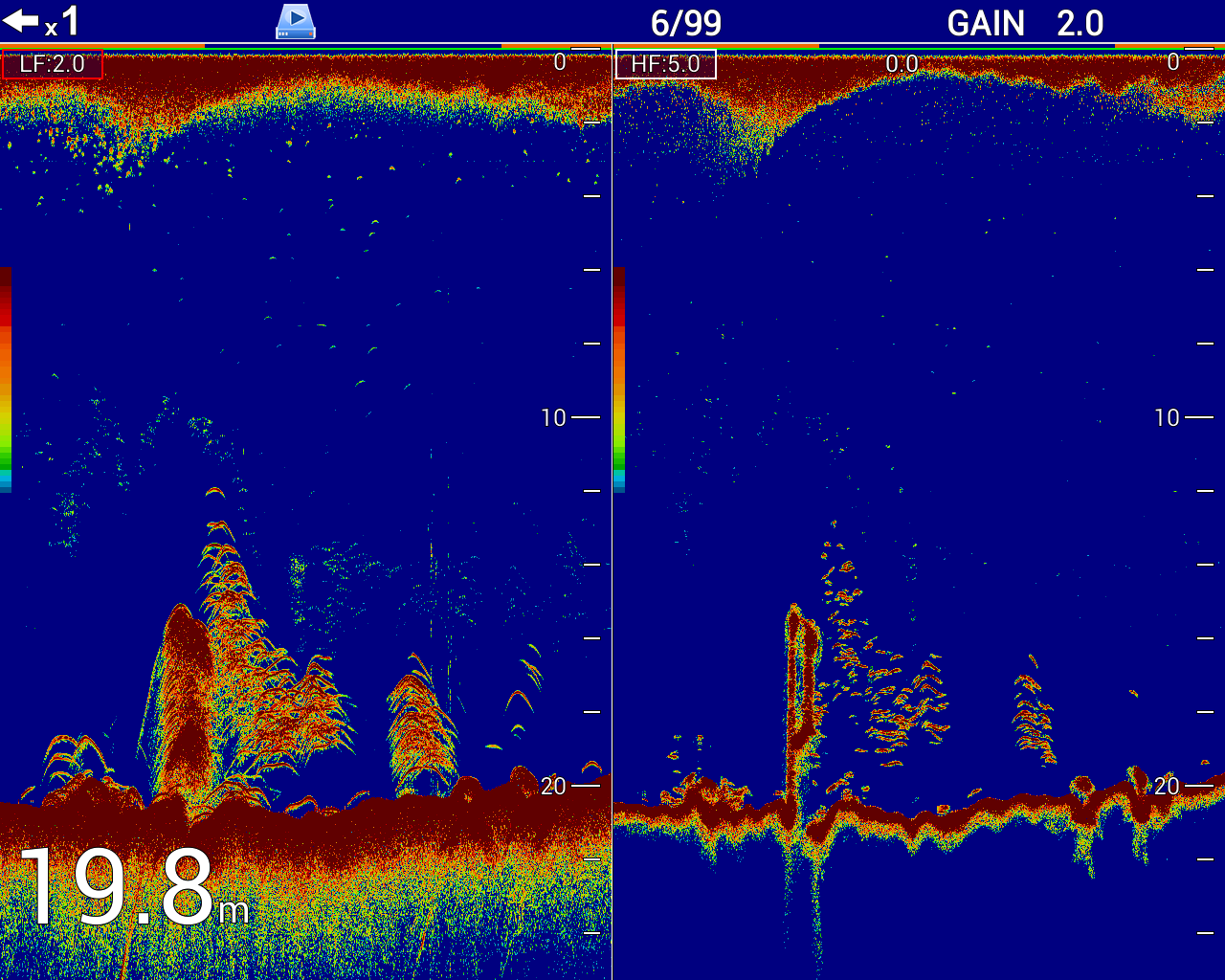

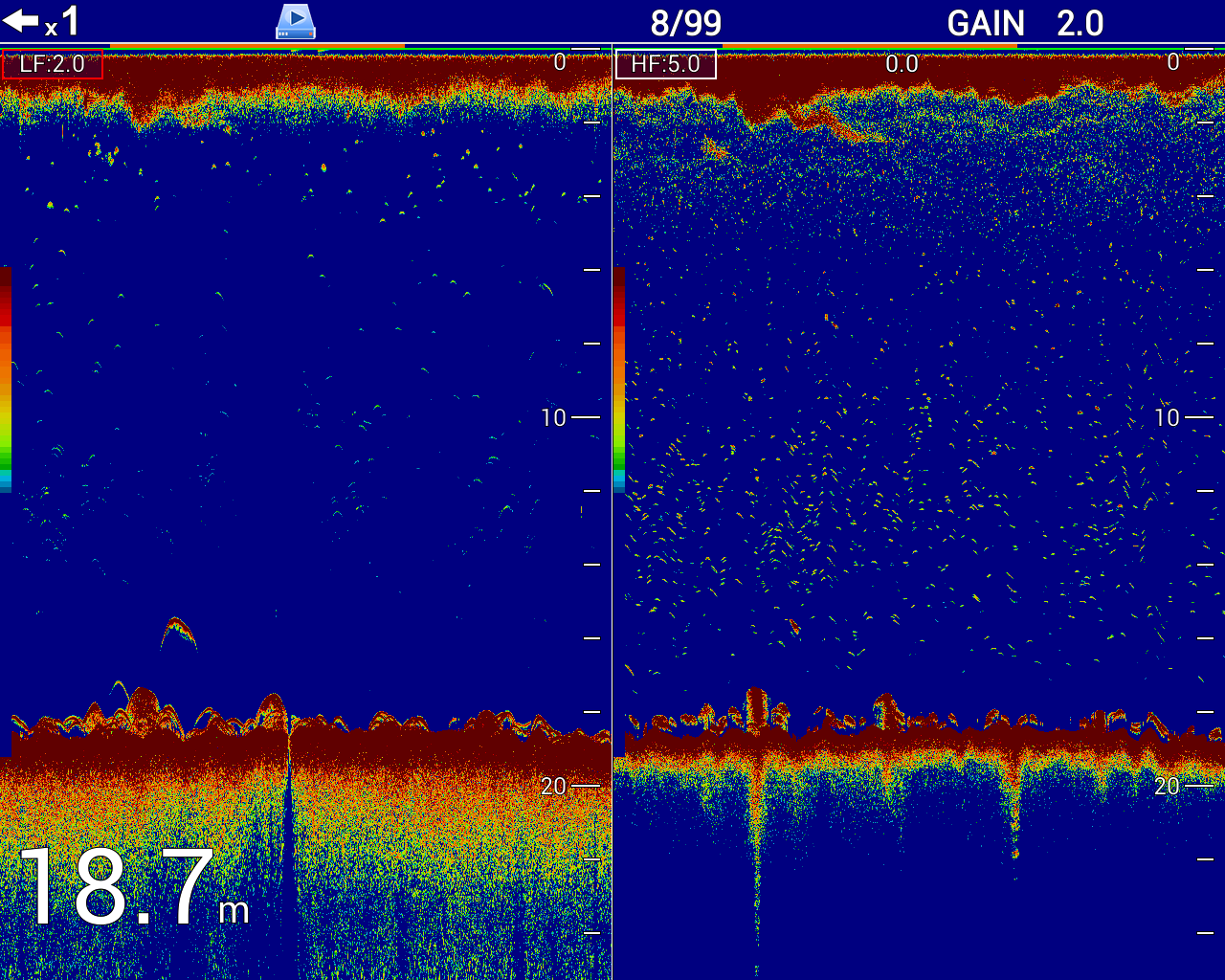

映像例

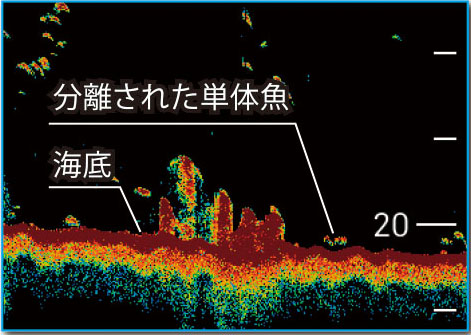

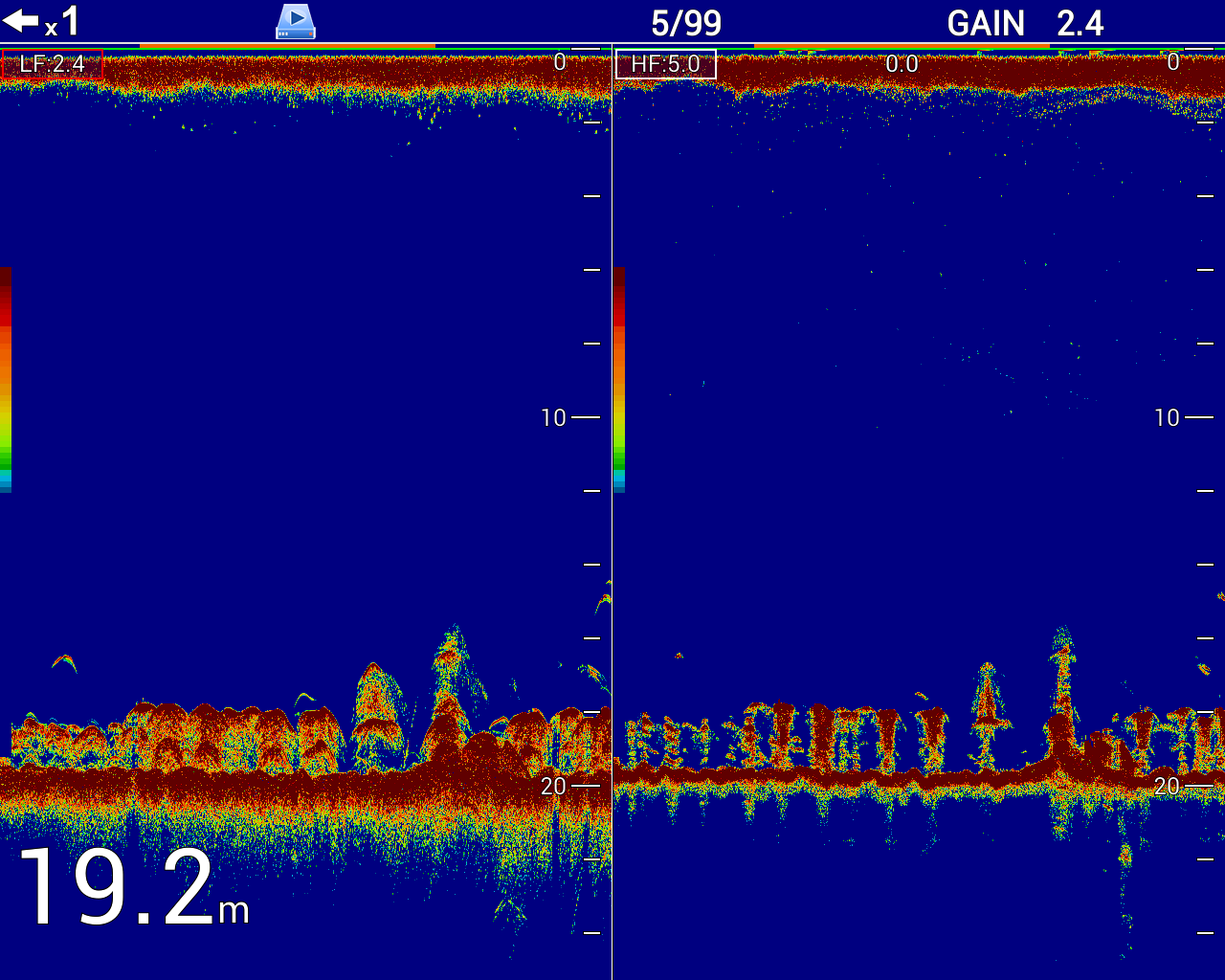

海底付き単体魚
魚礁

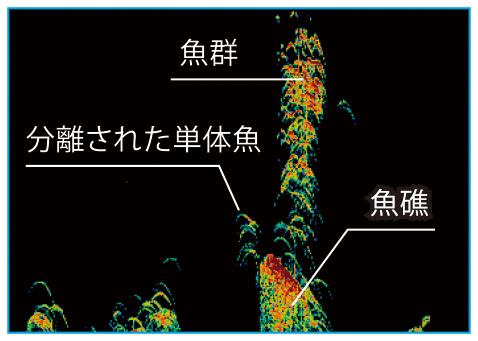

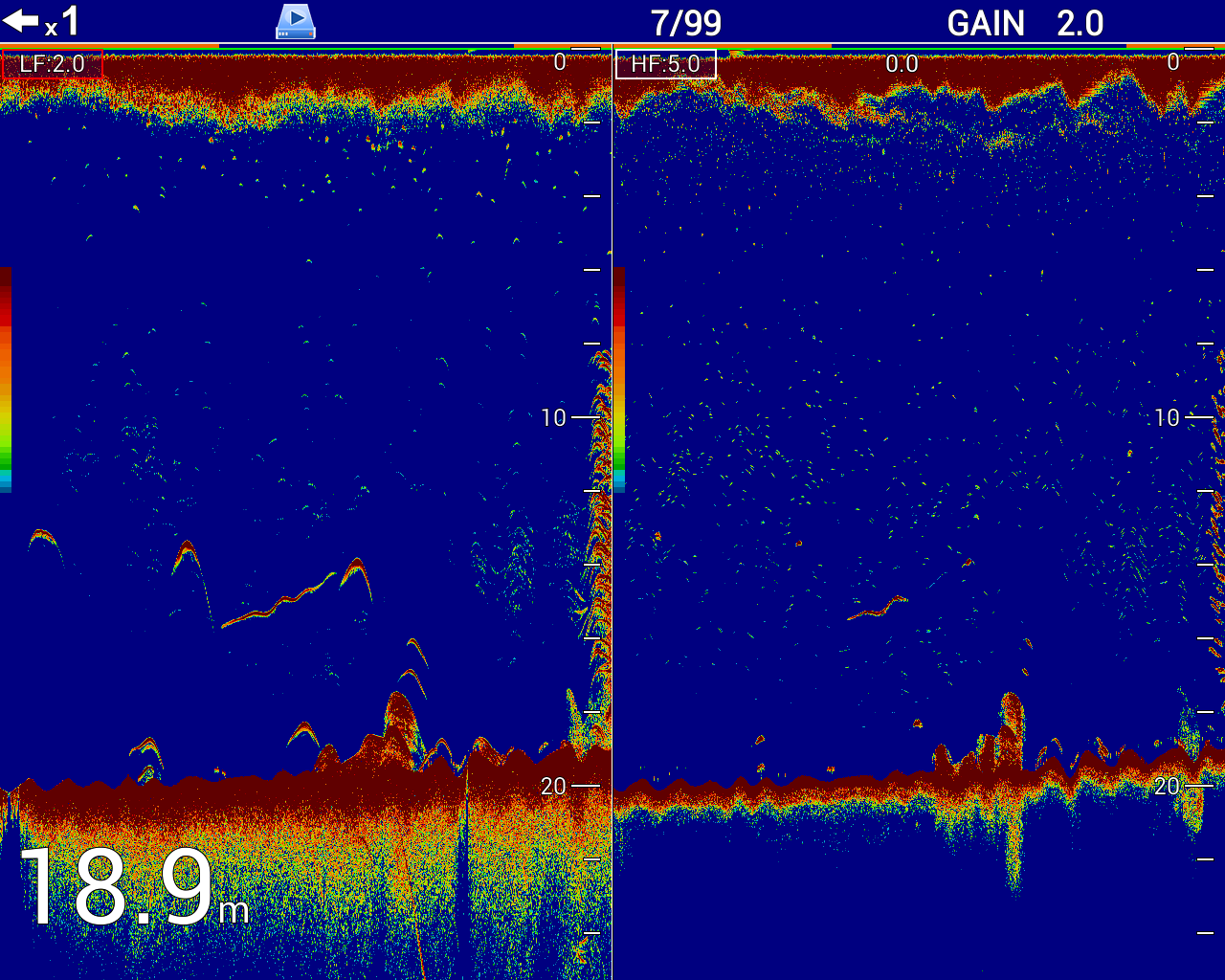

魚礁付き単体魚
単体魚の反応

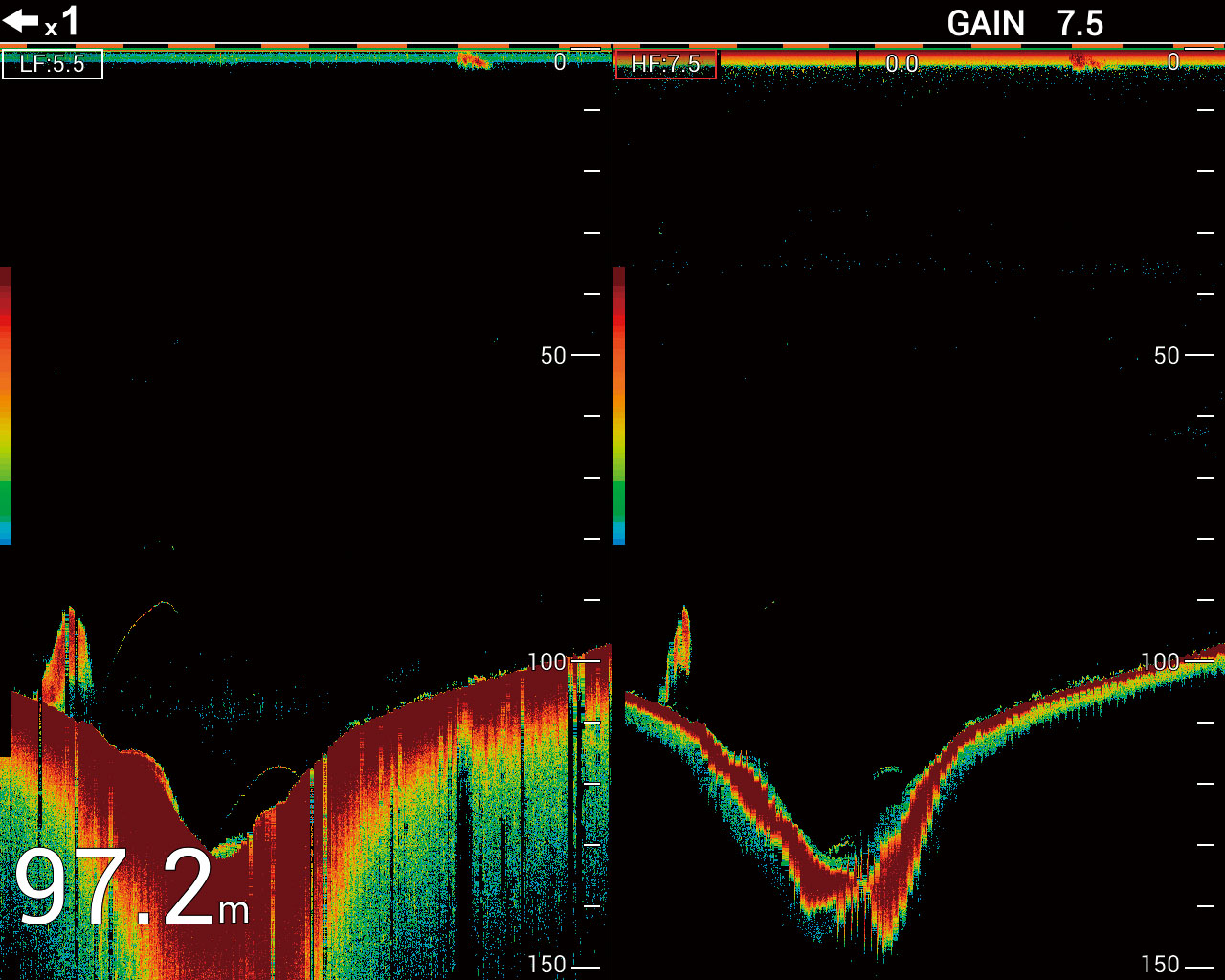

100 m以深の単体魚
魚群反応

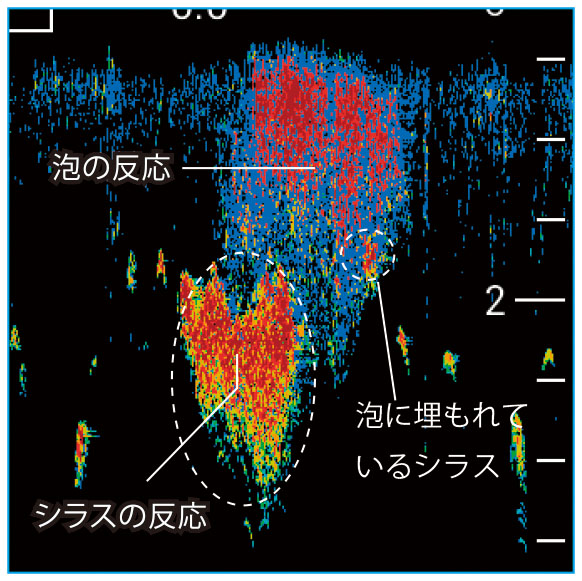

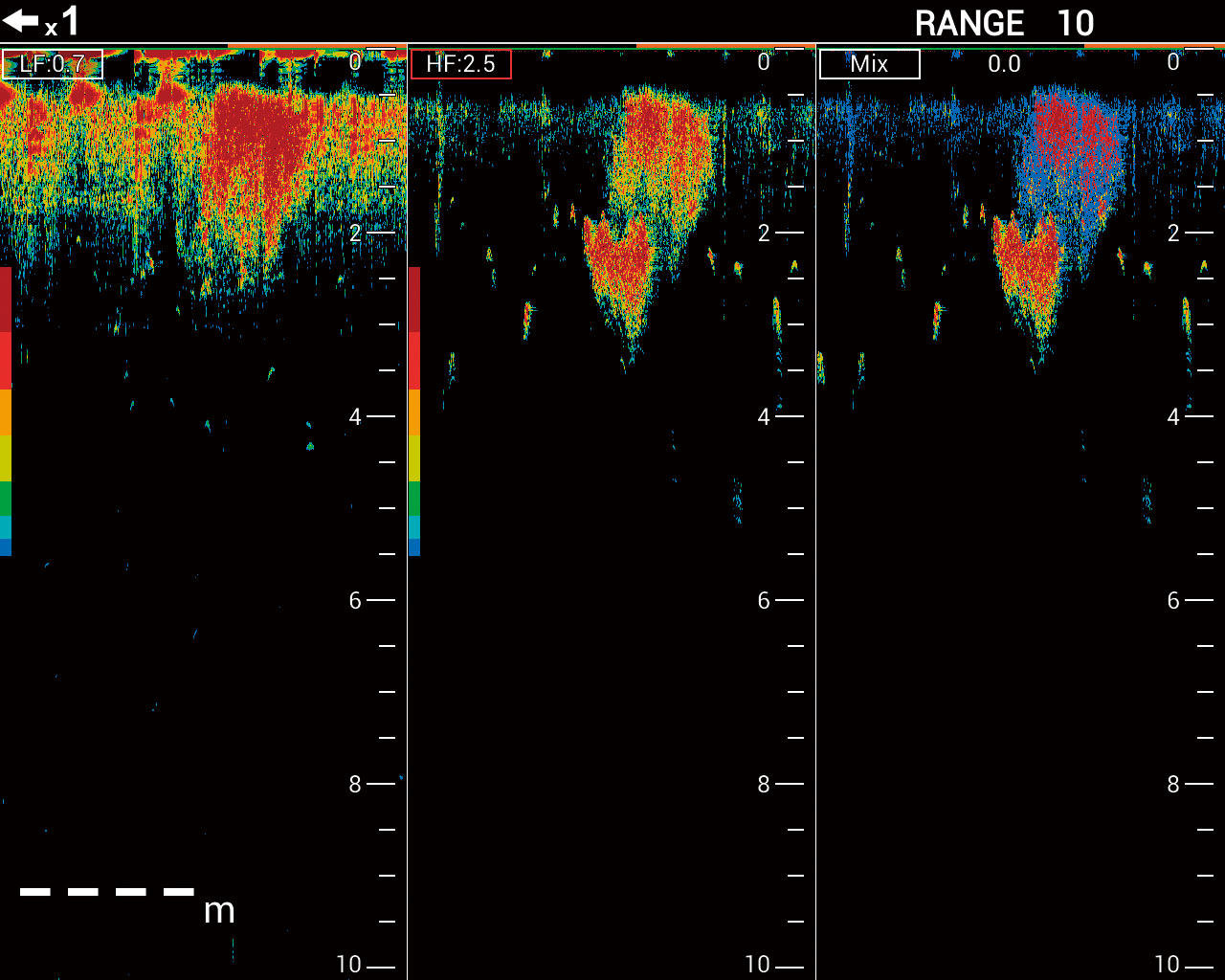

泡とシラスの反応
仕様
表示
解像度
横型：XGA（1024 x 768）、SXGA（1280 x 1024）、FHD (1920 x 1080)
縦型：SXGA（1024 x 1280）
魚探部
周波数
15 ～ 200 kHz フリーシンセサイザー対応
出力
1 ～ 3 kW
表示範囲
深度：5 ～ 3000 m
拡大：2 ～ 200 m
送信回数/分
10 ～ 2700回/分（5～3000 m レンジ、パルス標準）
表示モード
高周波単記、低周波単記、拡大併記、2周波併記、ユーザー1/2
ユーザー1および2では、混合表示、異感度表示、テレサウンダー表示、外部魚探表示が可能
レンジシフト
最大2000 m
ACCU-FISH™
計測範囲：水深2 m 以上（指定の送受波器が必要）
底質判別機能
計測範囲：5 ～ 100 m（オプションのネットワーク魚探BBDS1の接続が必要）
その他
電源
DC12-24 V：8.3-3.9 A
本体サイズ
制御部：339（H）x 280±1（W）x 300（D）
操作部：45±3（H）x 310（W）x 100（D）
質量
制御部：10.2 kg
操作部：1.1 kg
構成品
標準品
制御部（FCV-1901B）
1
操作部（FCV-1902）
1
工事材料
1式
予備品
1式
オプション品
送受波器
キングストン
IF変換器
FCV-1903
イーサネットハブ
HUB-101/HUB-102
接続箱
RJB-002
ブースターボックス
水温センサー
T-04MSB
T-04MTB
AC/DC電源ユニット
PR-240 AC100-115/200-230 V、単相、50/60 Hz
PR-241 AC100-230 V、単相、50/60 Hz
整流器
RU-1746B-2
工事材料
ケーブル組品
延長ケーブル（送受波器用）

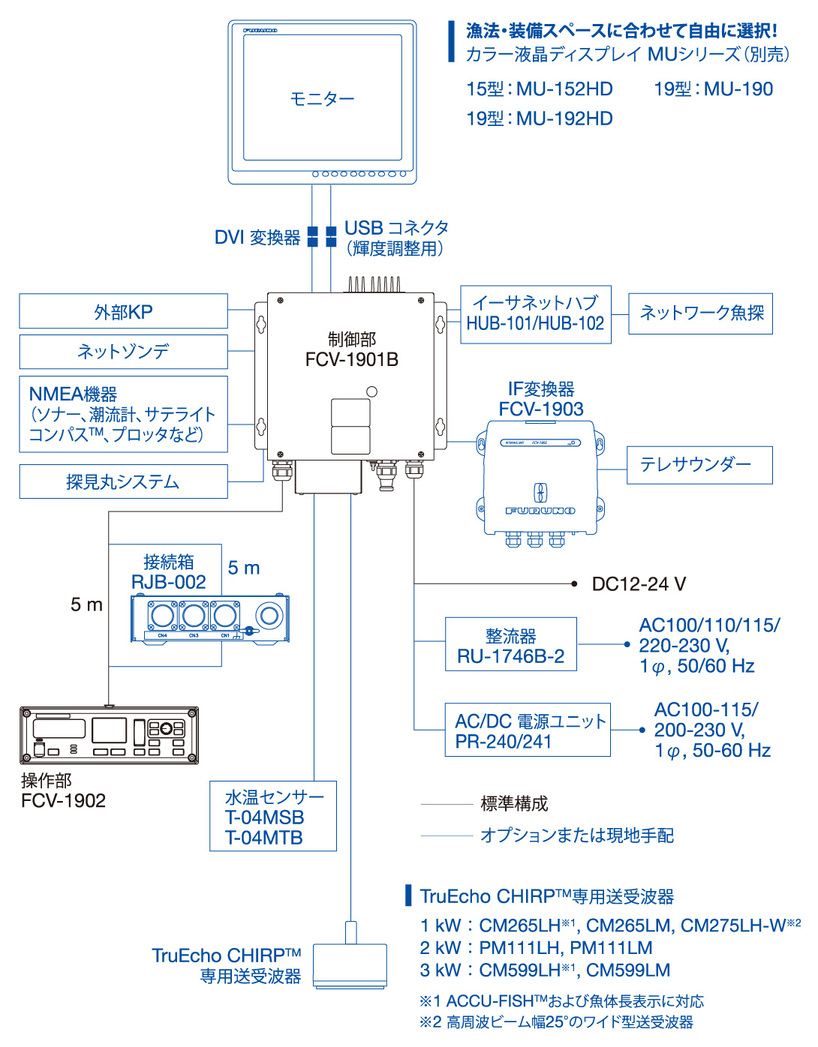

系統図
各種ダウンロード
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
