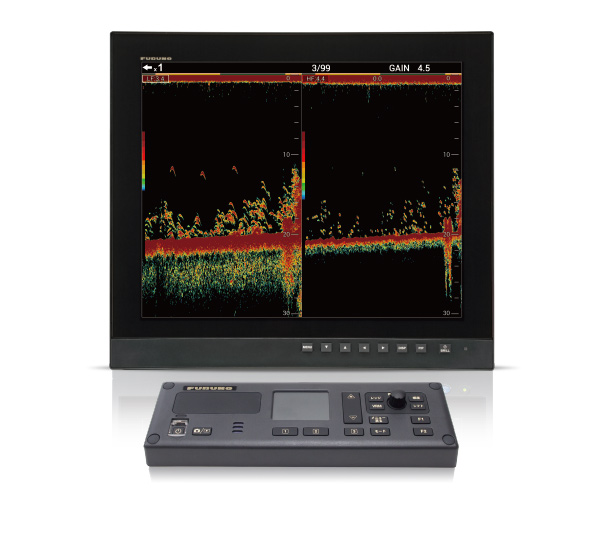

2周波魚群探知機
型式 FCV-1900
美しく高精細な映像で、魚影や魚礁を忠実に表現。
送信回数が従来機種の1.4倍以上に向上！（200 m レンジの場合）
魚や海底から得る情報が多くなり、これまでの魚探にはないシャープで美しい映像表示が
可能となりました。
- 漁船、ワークボート（官公庁船・作業船）
特長

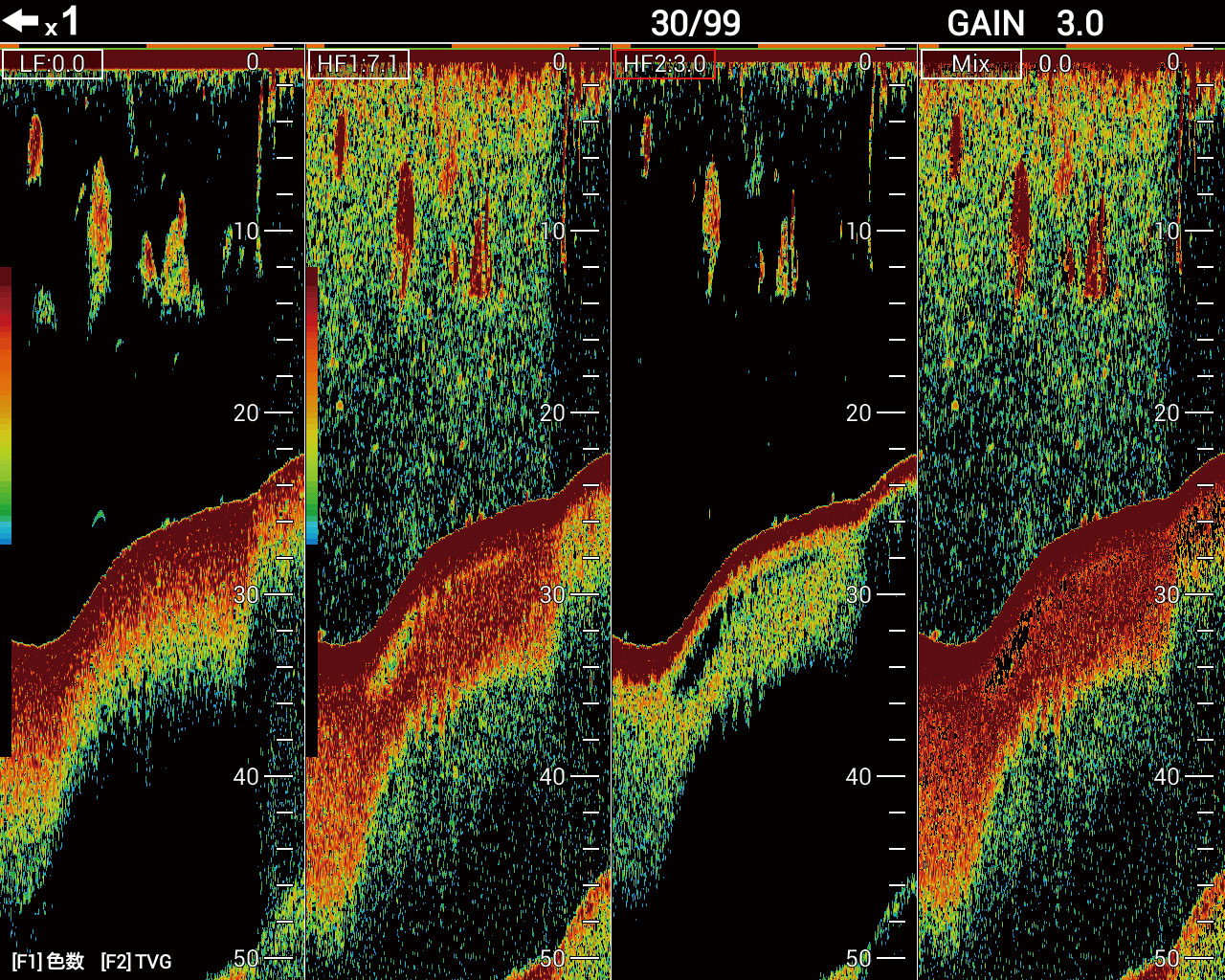

最大4周波を同時表示！
周波数が異なる魚探反応を最大4周波まで一画面に表示します。魚種ごとの反応が一目瞭然で、
魚種判別に役立ちます。（別途、ネットワーク魚探の接続が必要です。）

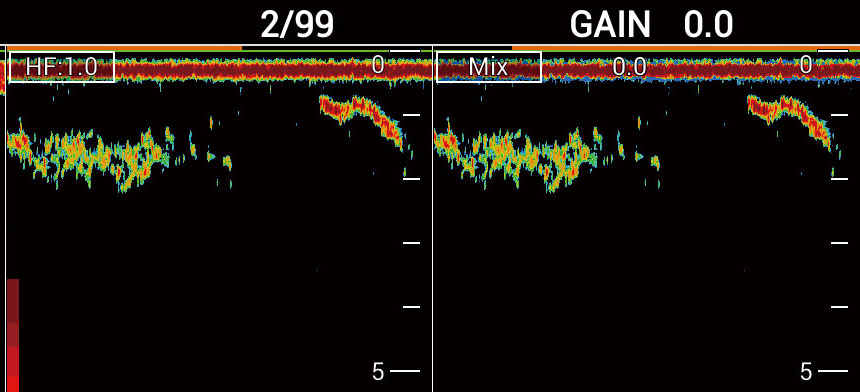

一画面に異なる感度の映像表示が可能！
感度の異なる映像を一画面に表示することで、感度調整の手間が低減できます。

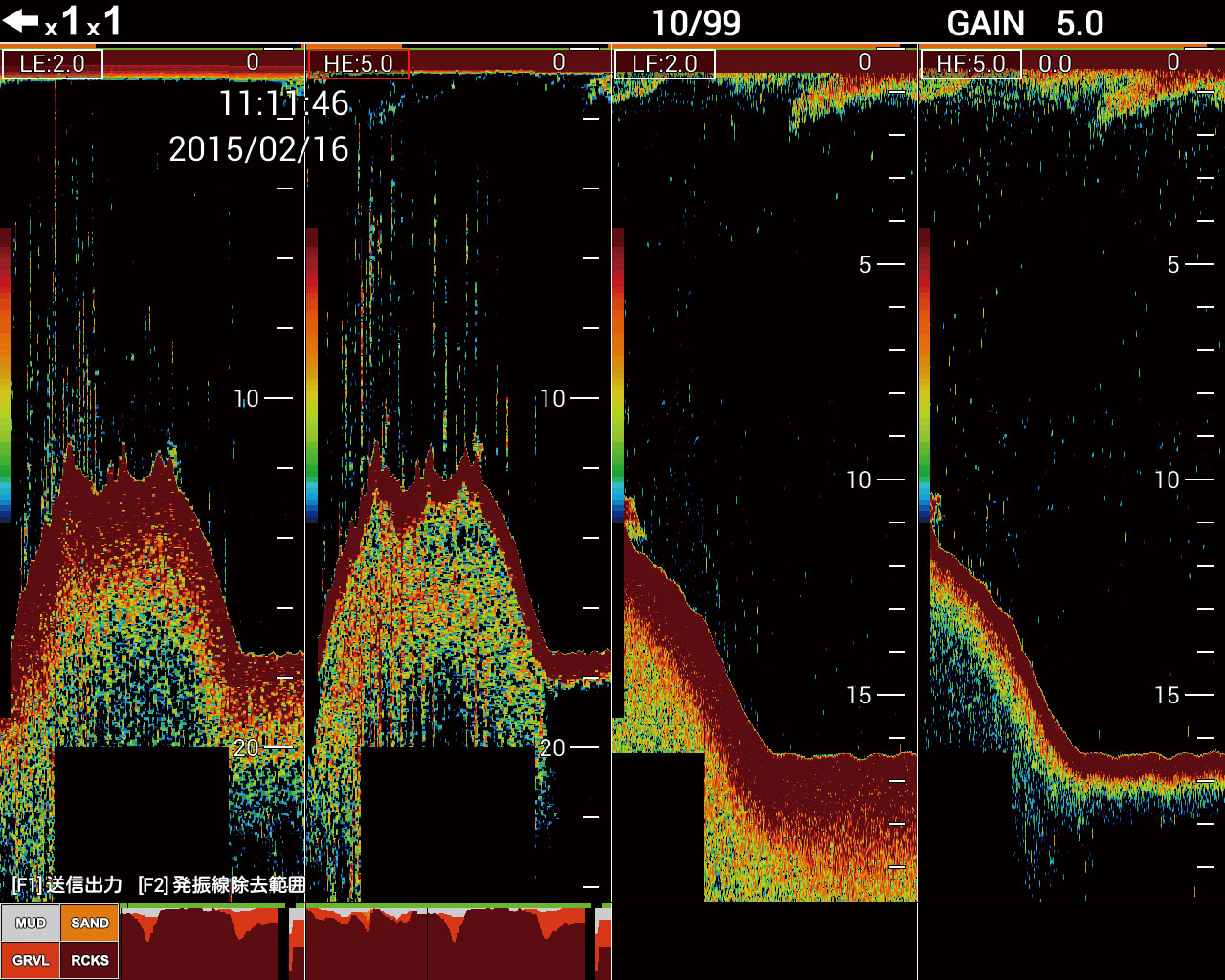

発振線除去機能
発振線を除去することにより、浅い水域の魚影や泡が識別しやすくなりました。
情報の共有に役立つ収録・再生機能
映像のスクリーンショットが撮れるほか、エコー情報や緯度経度、時間などの必要な情報を
同時に収録できます。（別途、航法機器との接続が必要です。）
タッチパッドで直感操作！
VRMの水深やTLLの位置などもタッチパッドで簡単設定！
濡れた指やゴム手袋を着用していても操作可能です。

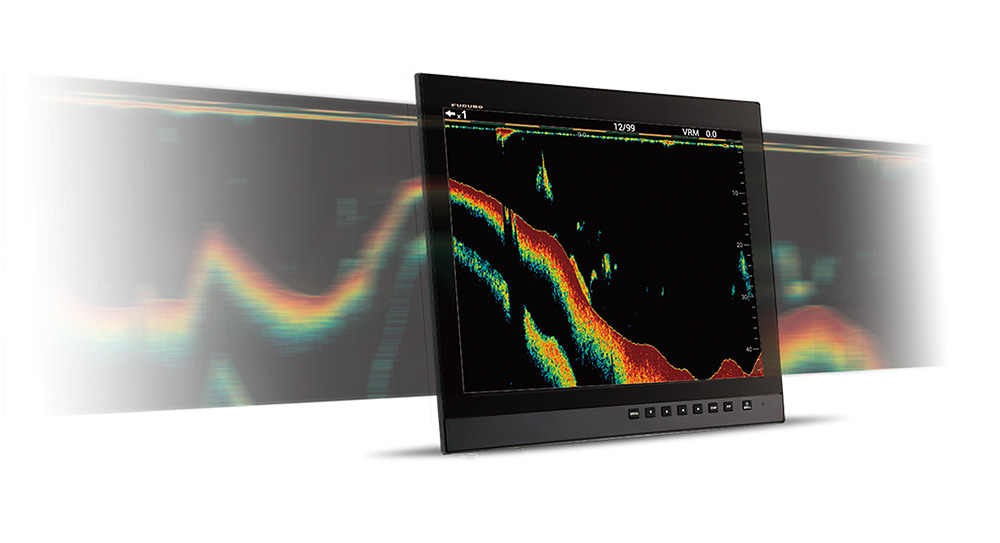

スクロールバックモード
画面をスクロールして過去の映像を確認することができます。映像をもう一度見たい時にたいへん便利です。
換装が容易なフリーシンセサイザー方式
従来機種（FCV−1200L/1500L)でお使いの送受波器に接続することが可能です。
魚のサイズをセンチ表示するACCU-FISH機能™
フルノ独自のデジタル技術を用いて、水深2 m 以深の魚の大きさを魚探画面上に数値やマークで表示します。（別途、指定の送受波器が必要です。）
探見丸システムの親機対応
- 別途、アンテナの購入が必要です。詳しくは株式会社シマノの営業所にお問い合わせ下さい。
- 初代探見丸子機（白黒）には対応しておりません。

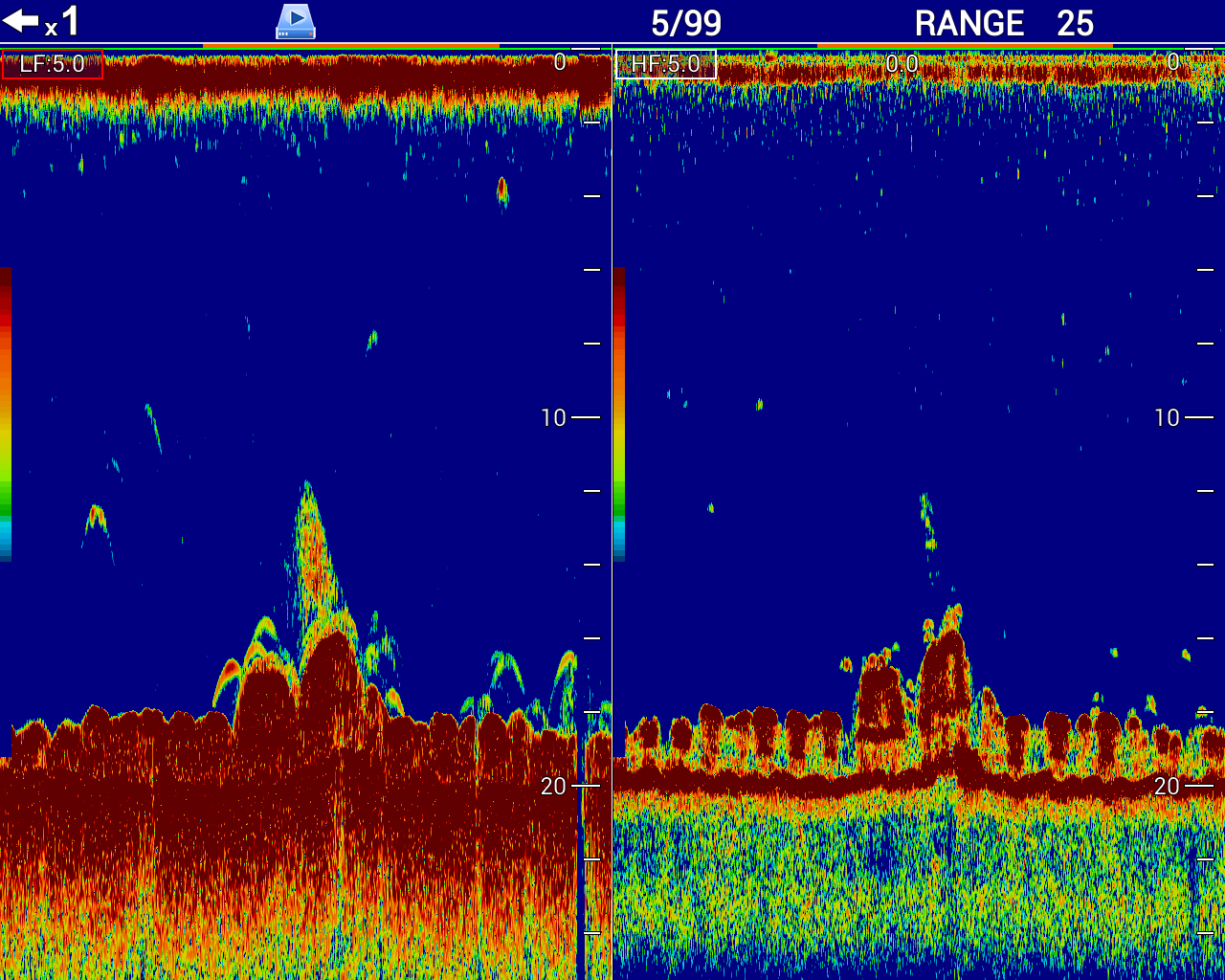

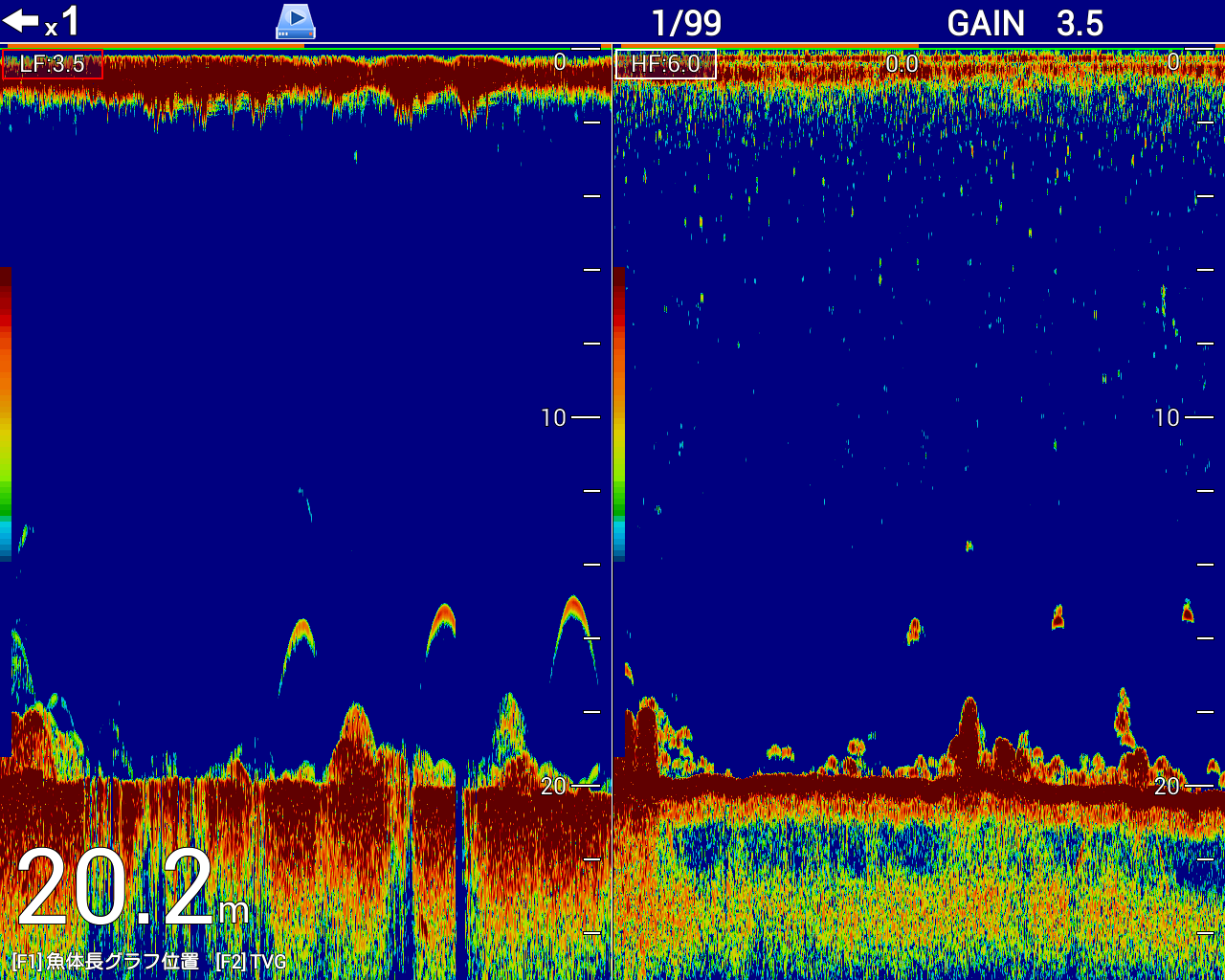

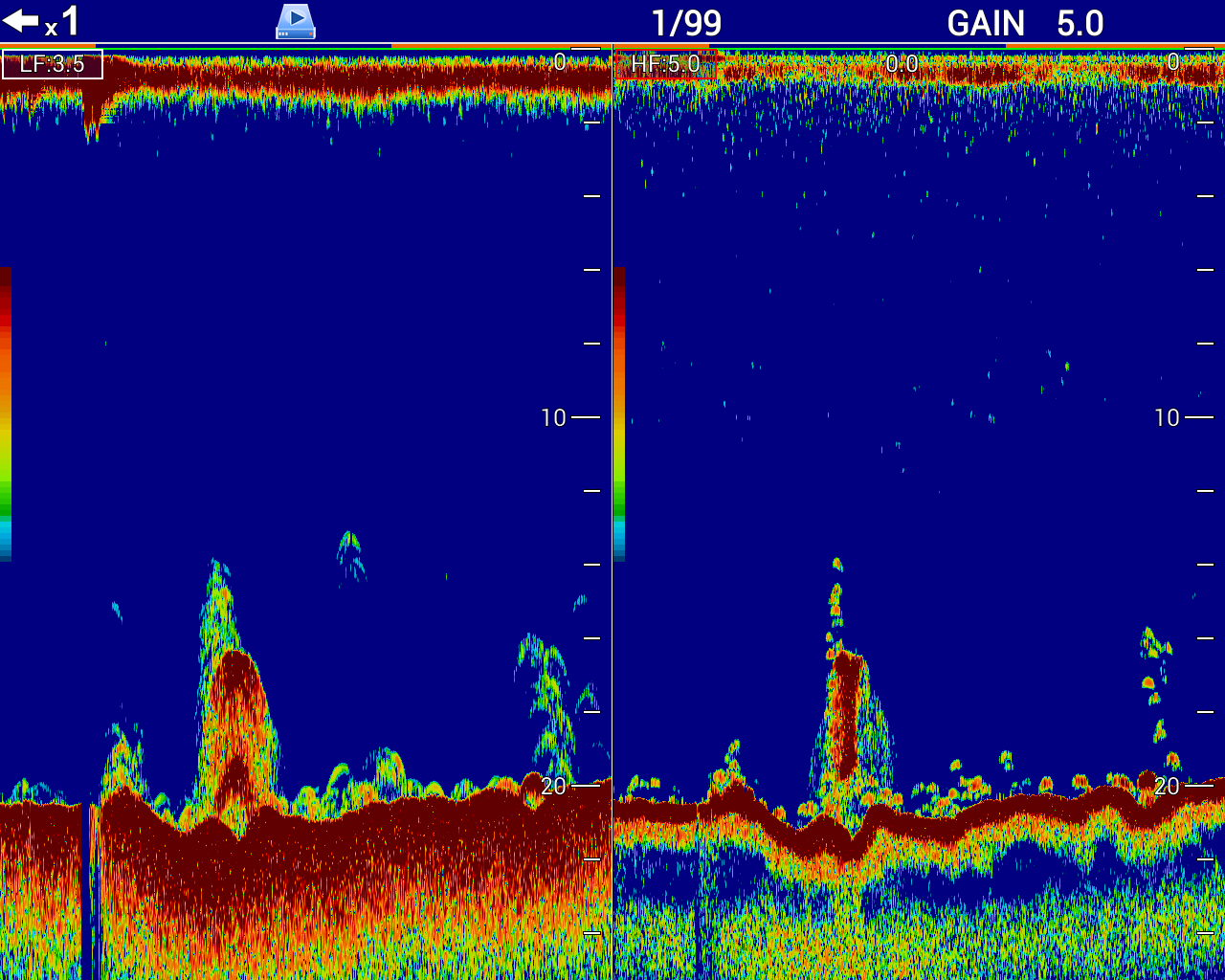

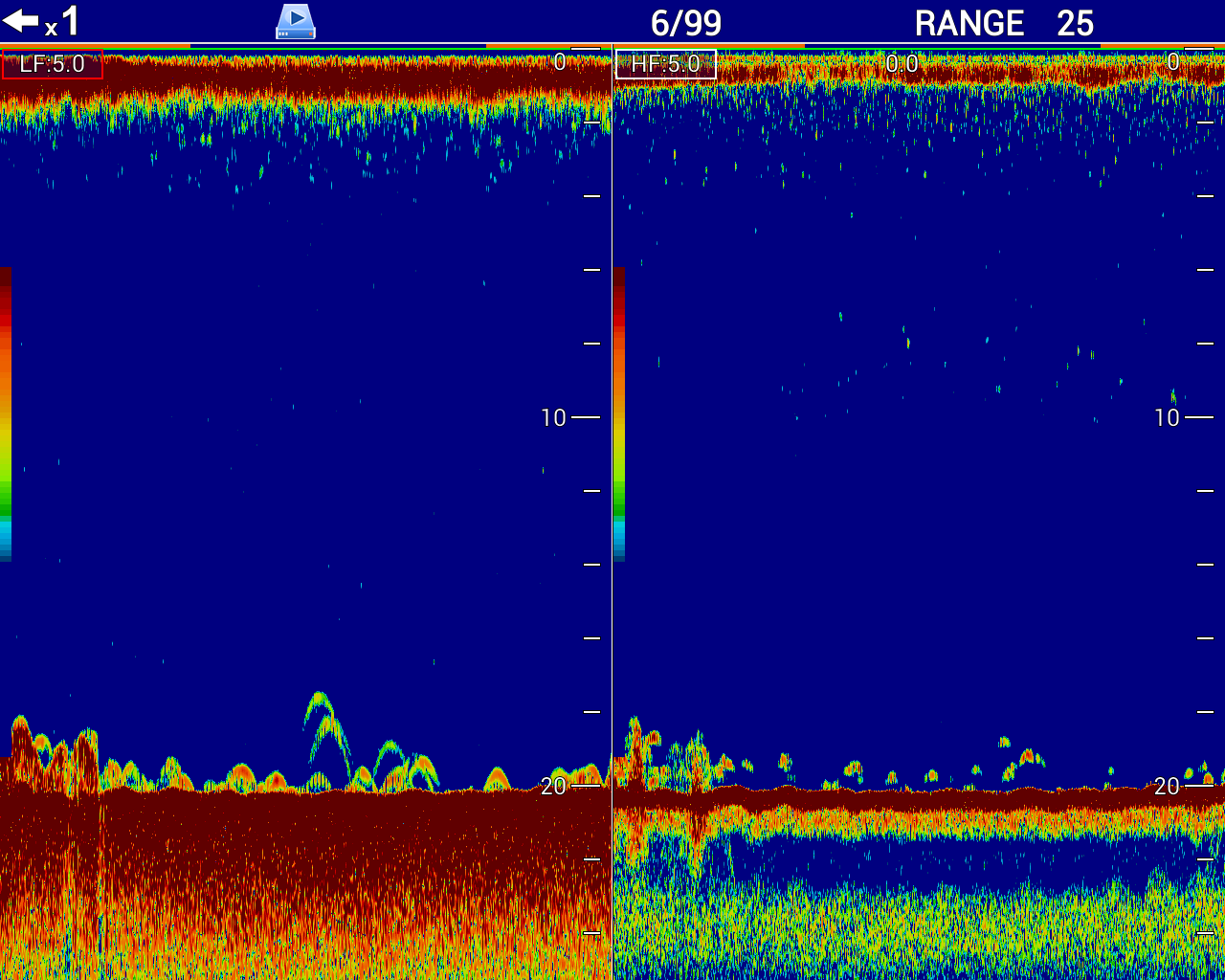

映像例
海底付き単体魚
魚礁付き単体魚
単体魚
魚礁
仕様
表示
解像度
横型：XGA（1024 x 768）、SXGA（1280 x 1024）、FHD (1920 x 1080)
縦型：SXGA（1024 x 1280）
魚探部
周波数
15 ～ 200 kHz フリーシンセサイザー対応
出力
1 ～ 3 kW
表示範囲
深度：5 ～ 3000 m
拡大：2 ～ 200 m
送信回数/分
10～2700回/分（5 ～ 3000 m レンジ、パルス標準）
表示モード
高周波単記、低周波単記、拡大併記、2周波併記、ユーザー1/2
ユーザー1および2では、混合表示、異感度表示、テレサウンダー表示、外部魚探表示が可能
レンジシフト
最大2000 m
ACCU-FISH™
計測範囲：水深2 m 以上（指定の送受波器が必要）
その他
電源
制御部：DC12-24 V、8.3-3.9 A
整流器：AC100/110/115/220/230 V, 単相、50/60 Hz
本体サイズ
制御部：339（H）x 280±1（W）x 300（D）
操作部：45±3（H）x 310（W）x 100（D）
質量
制御部：10.2 kg
操作部：1.1 kg
構成品
標準品
制御部（FCV-1901）
1
操作部（FCV-1902）
1
工事材料
1式
予備品
1式
オプション品
送受波器
キングストン
IF変換器
FCV-1903
イーサネットハブ
HUB-101/HUB-102
接続箱
RJB-002
水温センサー
T-04MSB
T-04MTB
AC/DC電源
PR-240 AC100-115/200-230 V、単相、50/60 Hz
PR-241 AC100-230 V、単相、50/60 Hz
整流器
RU-1746B-2（AC100/110/115/220/230 V、単相、50/60 Hz）
工事材料
ケーブル組品
延長ケーブル

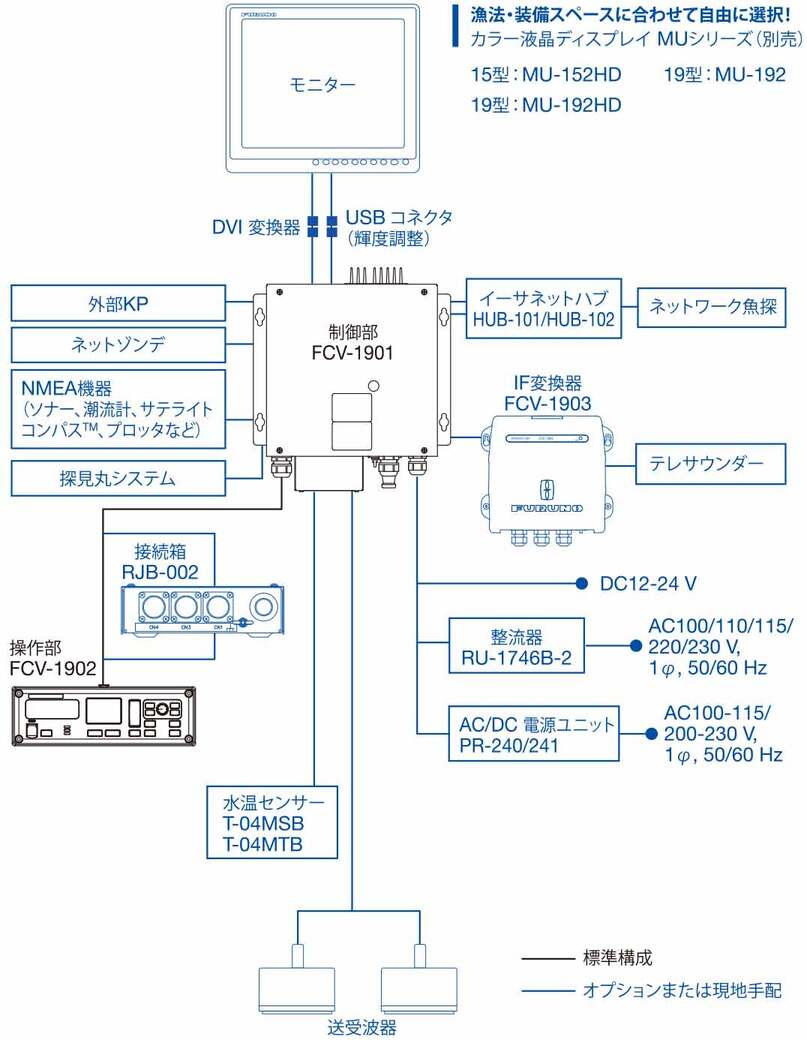

系統図
各種ダウンロード
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
