魚群探知機

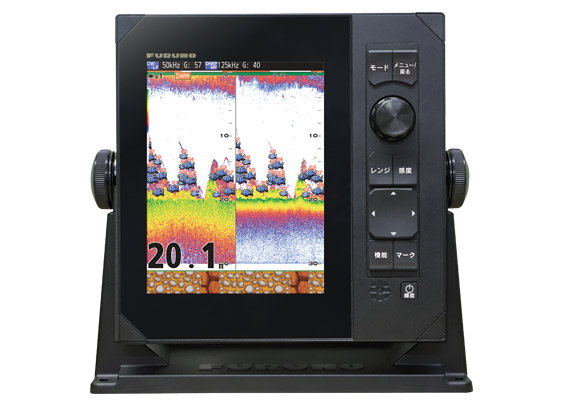

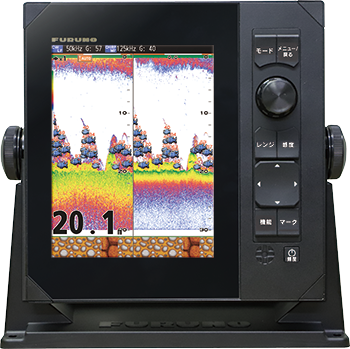

8.4型、2周波カラー液晶魚群探知機

型式 FCV-800

魚のサイズと海底質がわかるCHIRP映像！よりフィッシングに役立つプレジャー向け魚群探知機

CW送受波器とCHIRP送受波器の同時送信により、CHIRP機能と同時に魚探に映った魚の大きさがわかるACCU-FISH™機能と、海底質を岩・小石・砂・泥の4種類の底質タイプに分類する底質判別機能を利用可能。TruEchoCHIRP™による高精細な映像に加え、フィッシングに有益な魚のサイズと海底質を同時に把握することができます。

漁船、プレジャーボート

各種ダウンロード

特長
仕様
構成品
各種ダウンロード
お問い合わせ

特長

ムービー

徹底解説！新型魚探 FCV-800の実力とは？！

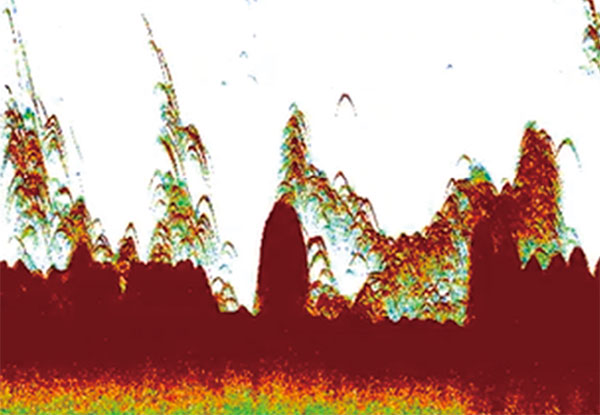

圧倒的な高分解能を実現するTruEchoCHIRP™搭載

TruEcho CHIRP™は、広帯域超音波と高度な信号処理により、高分解能でノイズの少ない映像を表示する画期的技術です。底付、瀬付の魚群や単体魚の反応も海底と分離して表現するためフィッシングの判断に役立ちます。

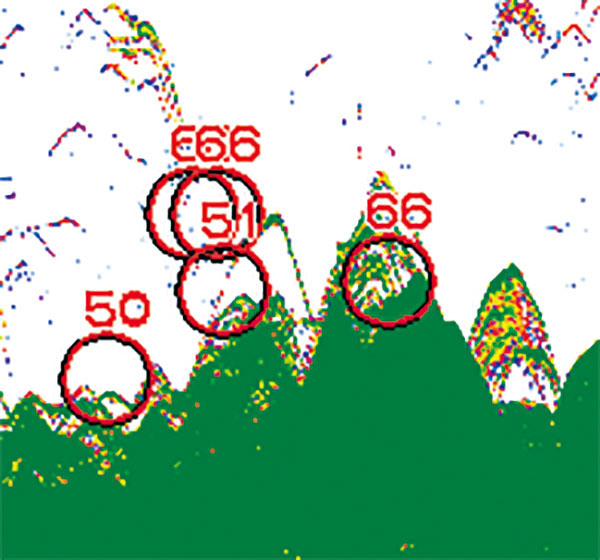

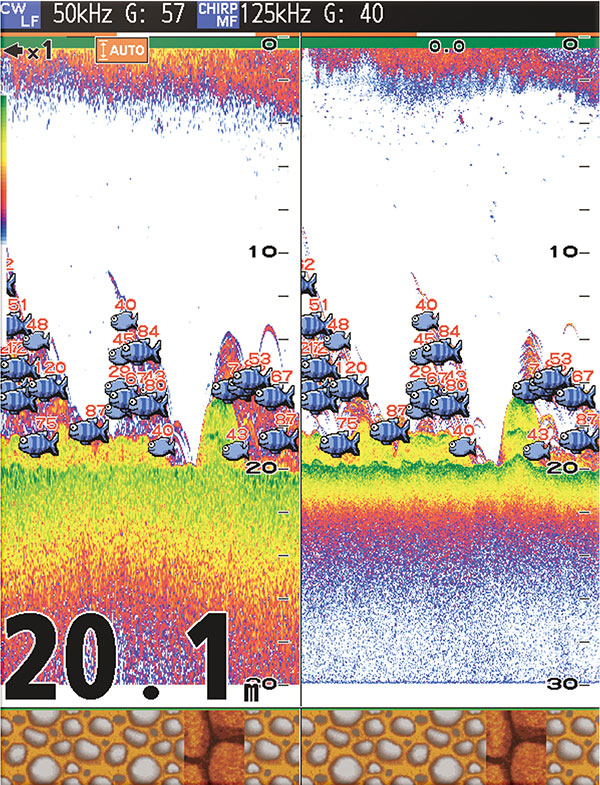

CHIRP映像に魚のサイズや底質などの情報表示が可能

CW送受波器とCHIRP送受波器の同時送信により、魚探に映った魚の大きさがわかるACCU-FISH™機能と、海底質を岩・小石・砂・泥の4種類の底質タイプに分類する底質判別機能をCHIRP機能と同時に利用可能。フィッシングに有益な魚のサイズと海底質をCHIRP映像に重畳することができます。

ご使用いただける送受波器の組み合わせには制限があります。詳しくは販売店または当社営業所にお問い合わせください。
2周波CHIRP送受波器の同時送信でもCHIRP映像とACCU-FISH™機能の同時利用が可能です。

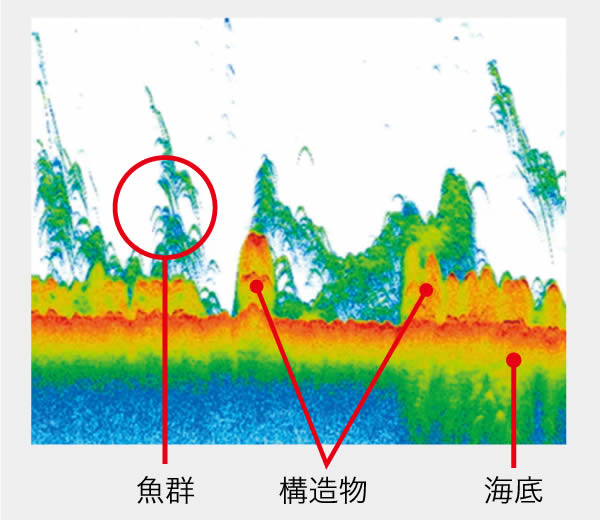

エコー色拡張機能による繊細な色彩表現

カラーバーのレンジを広げることでターゲットのわずかな反応の違いを異なるカラーで表現します。この機能によってこれまで区別しづらかった底付きの魚群と海底や構造物と海底も異なるカラーの反応として映し出すことができるため、海底、構造物、魚群をくっきりと識別することができます。

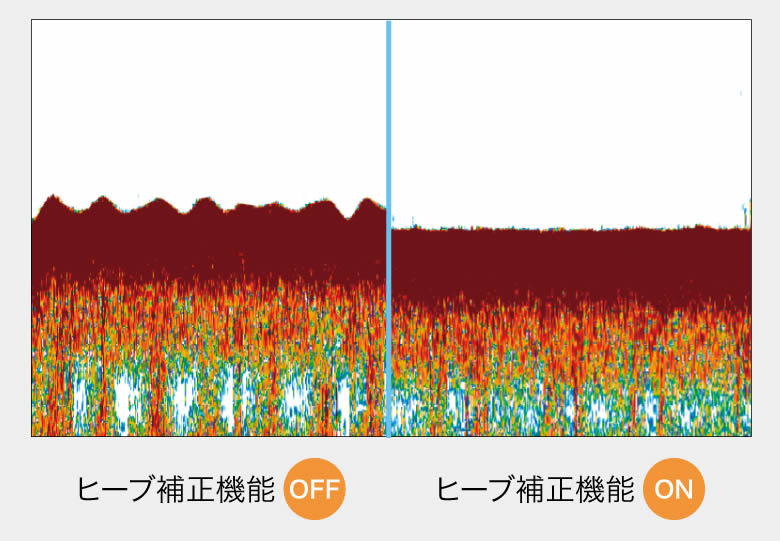

ヒーブ補正機能搭載

ヒーブ補正機能により、波で船が上下動することで海底が波打つ現象を削減し、海底形状を正しく表示することができます。

ヒーブ補正機能にはサテライトコンパスを接続する必要があります。

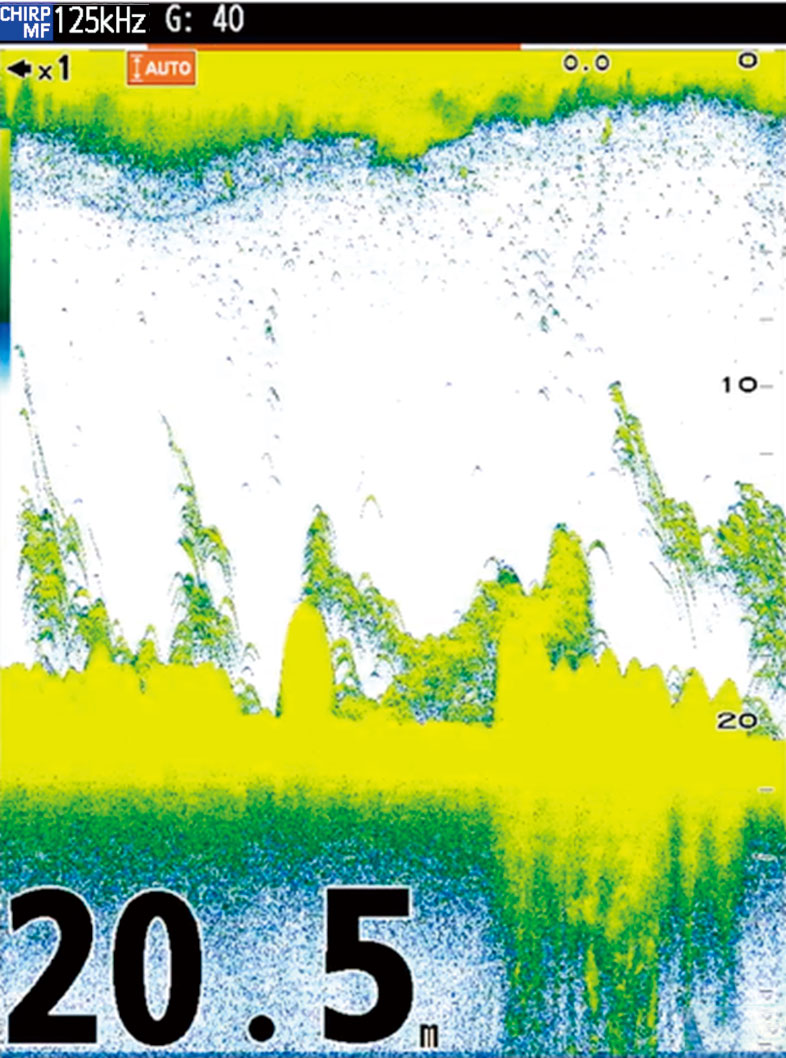

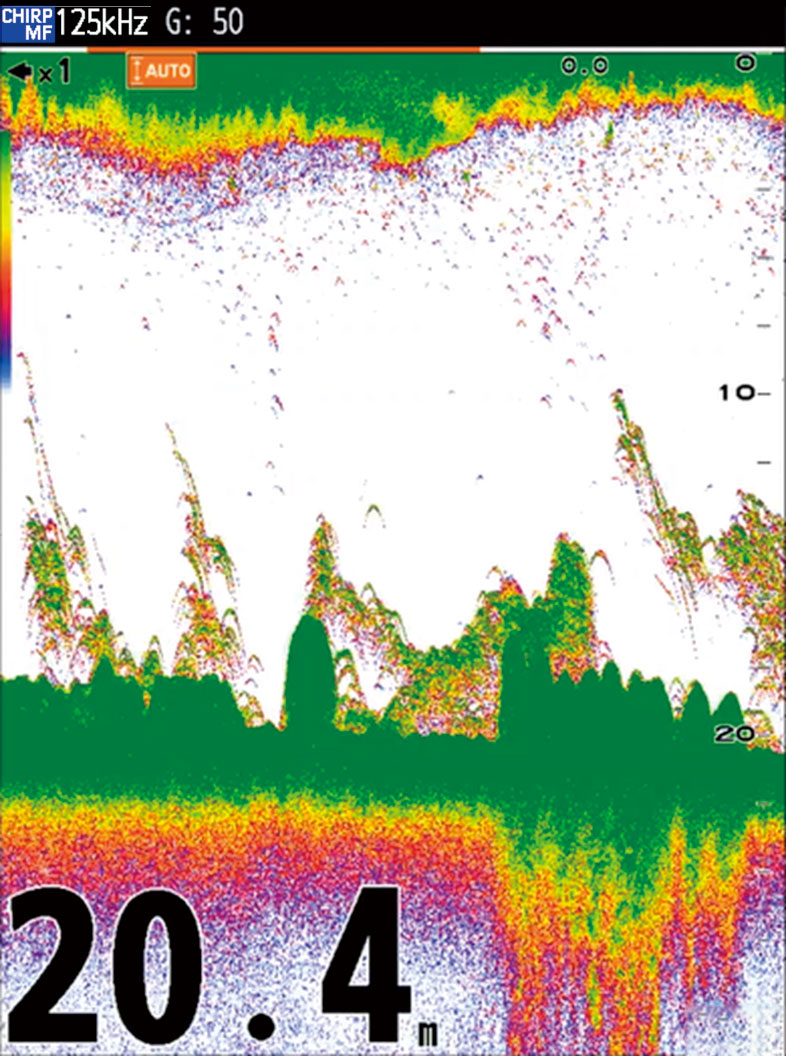

新カラーパレット「緑、黄色」

直射日光下での視認性に優れているカラーパレット「緑」はサングラスをしていても映像を鮮明にみることができます。また黄色は色弱のかたでも映像の色の差を区別できるようなカラーパレットです。

無線LAN機能搭載

FCV-600/800同士接続

FCV-600/800同士を無線LAN接続することが可能です。船尾や船首に設置したサブディスプレイでも魚探映像を見ながらジグやウエイトを投下することができます。

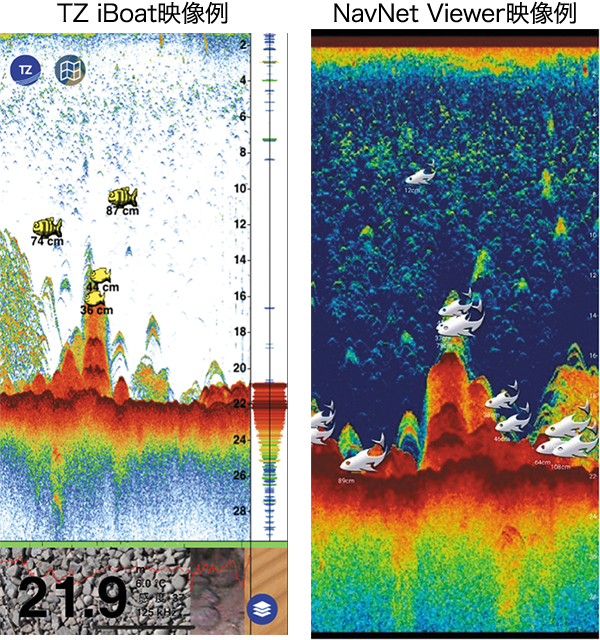

アプリ連携で便利に

FCV-600/800 ^※の無線 LAN 機能を利用して、魚探映像をスマートフォンやタブレット端末に表示することができます。魚群探知機本体から離れた船内でも、手元の端末で魚探映像の確認や操作をすることができます。対応アプリケーションは以下の通りです。

FCV-600/800 ソフトウェアバージョン V2.05 以降対応

ソフトウェアダウンロード

	TZ iBoat	NavNet Viewer
対応 OS	iOS/iPad OS	Android ^※
対応 OS バージョン	14.2 以降	4.0.3 以降
対応アプリバージョン	3.0.9 以降	1.0.12.8 以降
料金	ダウンロード: 無償魚探機能: 有償（アプリ内課金）	無償
アプリダウンロード	ダウンロード	ダウンロード
アプリダウンロードマニュアル	各種ダウンロードの「取扱説明書」よりダウンロードください。

NavNet Viewer の iOS/iPad OS 向けアプリケーションは魚探表示機能に対応していません。

仕様

表示

画面タイプ

8.4型

解像度

SVGA 800 x 600 ピクセル

魚探部

周波数

CW：50/200 kHz（2周波交互送信）
CHIRP：40 kHz 〜 225 kHz（1周波送信/2周波同時送信）
CW/CHIRP送受波器同時接続時は2周波同時送信

出力

300 W / 600 W / 1 kW

表示範囲

2 - 1200 m

送信回数/分

最大 3000 回 / 分

表示モード

単記、2周波併記、拡大併記、Aスコープ、潮汐、拡大単記、航法画面

ACCU-FISH™

◯

底質判別機能

◯

その他

防水性能

IP56

電源

DC 12-24 V、1.6-0.8 A

本体サイズ

290（W）x 281（H）x 136（D）mm

質量

2.4 kg

構成品

標準品

指示器（FCV-800）

1式

工事材料（CP02-10101）

1式

予備品（SP02-07001）

1式

付属品（FP03-11601）

1式

オプション品

インナーハルキットS

22S0191

底質判別機能非対応

分配箱

MB-1100

フラッシュマウントキット（OP02-88）

ケーブル組品

FRU-CF-H16-02M
2 m

CW送受波器（600 W）

520-5PSD
520-5MSD
520-PLD
525-5PWD
525T-PWD
525T-BSD
525T-LTD/12
525T-LTD/20
SS60-SLTD/12
SS60-SLTD/20

CW送受波器（1 kW）

50B-6
50B-6B
50/200-1T
200B-5S
526TID-HDD

トライデューサー

525STID-PWD
525STID-MSD

CHIRP送受波器（300 W）

TM150M
B-75L

CHIRP送受波器（600 W）

B-75H

CHIRP送受波器（1 kW）

B265LH-FJ12
TM265LH-FJ12
CM265LH-FJ12
B-175L
B-175H

その他利用可能な送受波器はプレジャー総合カタログをご参照ください。

各種ダウンロード

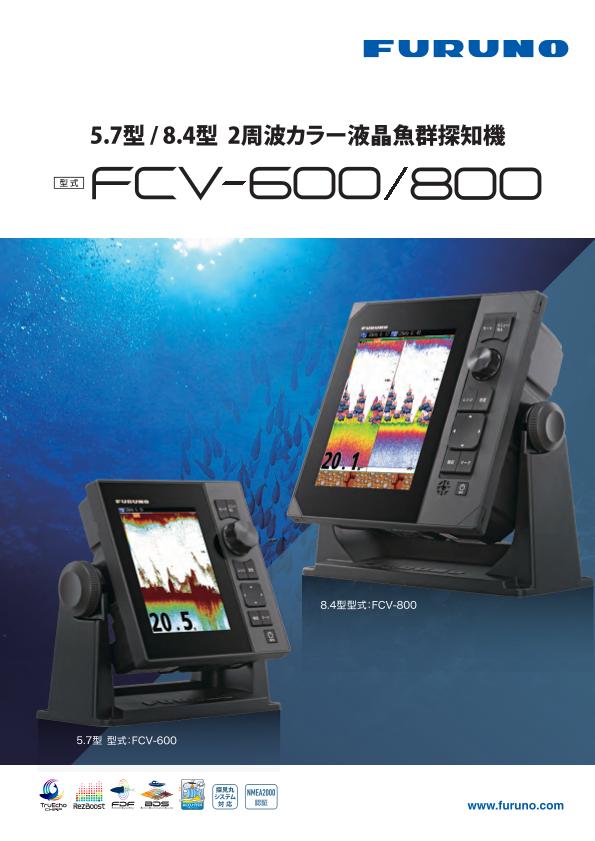

FCV-600/FCV-800 製品カタログ
(最終更新日: 2024年09月27日)

魚群探知機送受波器ガイド
(最終更新日: 2025年12月17日)

プレジャー総合カタログ2026年版
(最終更新日: 2026年04月16日)

名称	最終更新日
取扱説明書（日本語）	2026年01月20日
装備要領書（日本語）	2026年01月20日
操作要領書（日本語）	2024年03月18日
操作要領書（複数言語）	2024年03月18日
ユーザーガイド（日本語）	2024年04月18日
