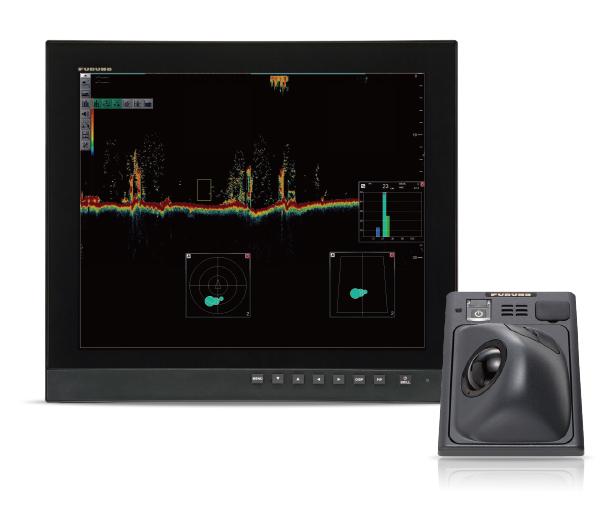

高性能グラフ魚探
型式
FCV-2100-MARK-2
- NEW
「中周波スプリットビーム」と「TruEcho CHIRP™」を融合
高精度な魚体長計測技術で効率操業に貢献！
高精度な魚体長計測技術で効率操業に貢献！
中周波スプリットビームとフルノ独自のTruEcho CHIRP™技術を組み合わせることで、高精細な映像表現を実現すると共に、中表層域における密集魚群の魚体長検出や、海底付近での魚体長検出など、高精度な距離分解能が求められる状況でも、正確な魚体長の測定を可能にします。
- 漁船、ワークボート（官公庁船・作業船）
特長

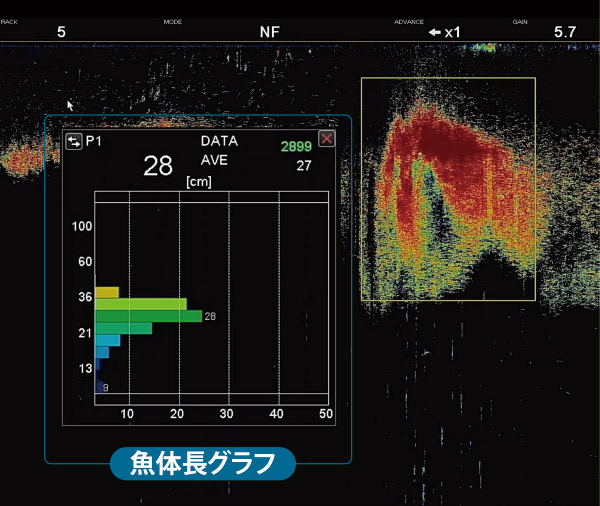

信頼性に優れた魚体長計測をわかりやすくグラフ表示
探知した魚群にどんな大きさの魚がどれくらいの割合で存在するのかを計測し、一目でわかりやすくグラフ表示します※。TruEcho CHIRP技術により、従来機に比べて魚体長計測の精度、グラフの安定性が向上しています。
- 魚体長は反射強度により算出された参考値です。

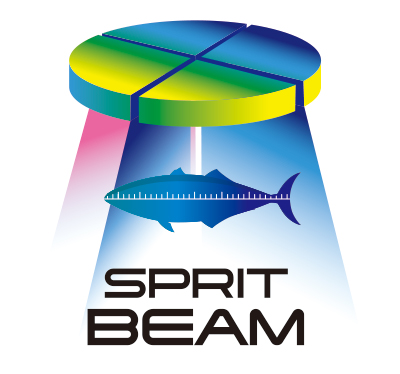

スプリットビーム方式の採用により、魚体長測定精度が向上！
魚体長は単体魚の反射強度から推定しますが、単体魚の反射強度を正確に測定するためには、ビーム内での単体魚の方位、位置を正確に測定する必要があります。スプリットビーム方式では4つの送受信チャンネルを用いて測定することで、ビーム内での単体魚の方位や位置を正確に特定することができ、従来の方式と比較して魚体長を高精度に推定することが可能です。

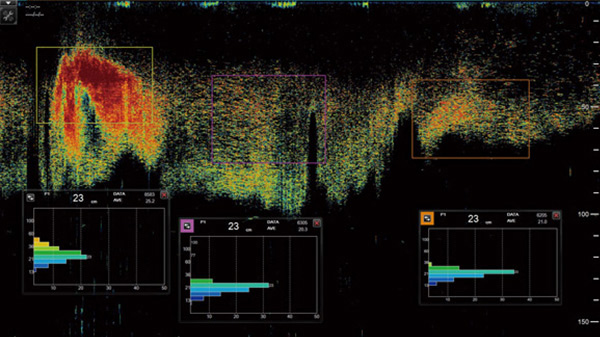

３ヶ所の魚体長計測範囲・結果を同時に表示
画面上で魚体長計測範囲を３ヶ所まで任意に設定し、同時に表示できます。魚群内部の魚体長組成を比較して分析できるため、狙いとする体長の魚を選択して漁獲するなど、より効率的な操業に貢献します。

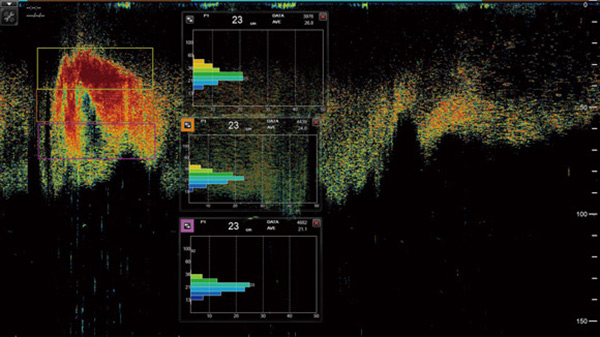

異なる密集度のイワシの魚体長表示例
時間経過にともなうイワシの魚体長表示例
魚種によってグラフの現れ方が違うため、漁場でのデータ収集によって魚種の判別にも活用していただけます。

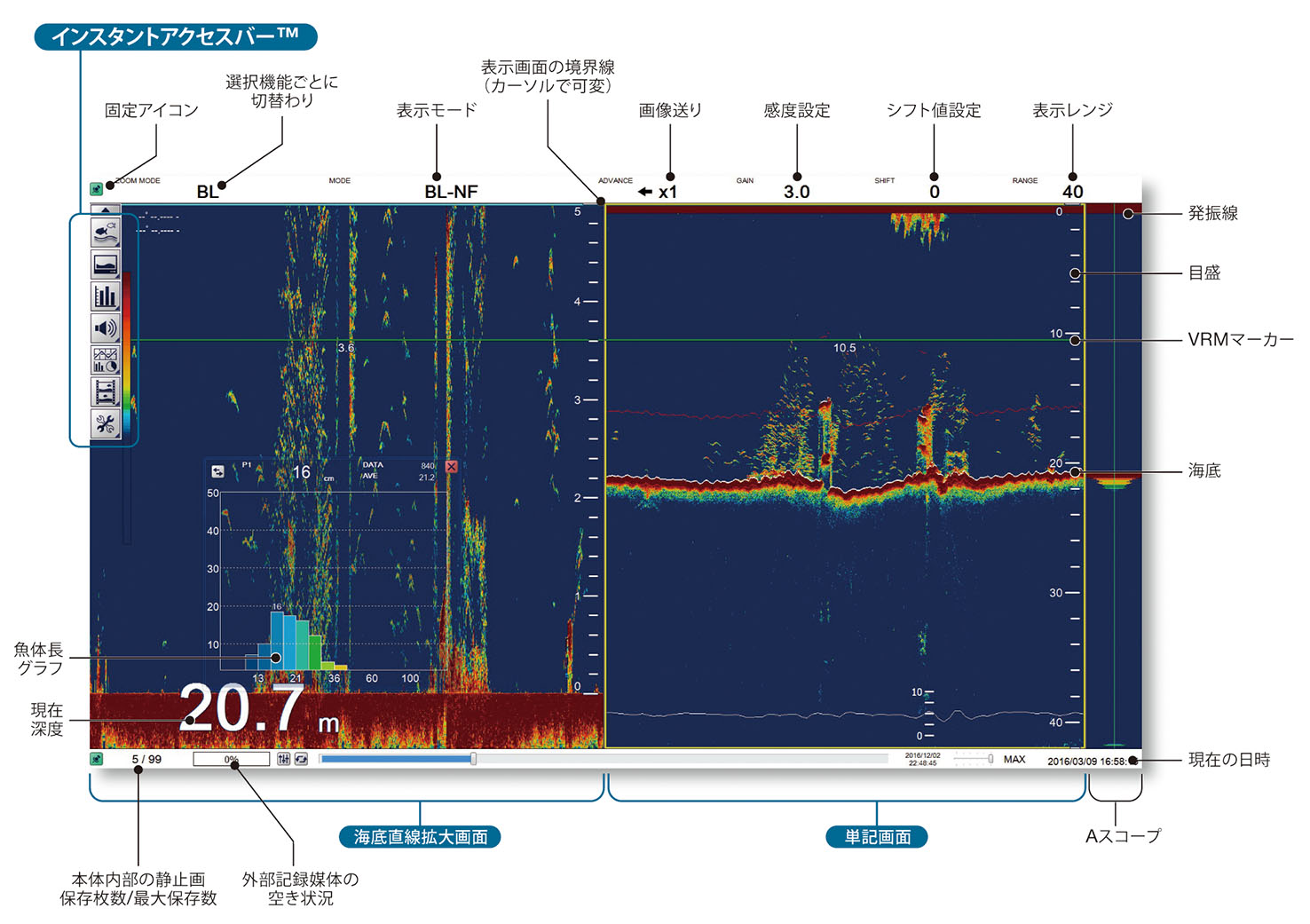

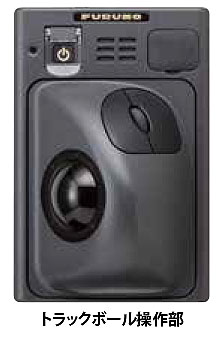

トラックボール操作とインスタントアクセスバー™で簡単操作
トラックボール操作により、容易かつスピーディーに操作が行えます。また、必要なメニューに素早くアクセスできるように、画面ヘッダーにレンジ・シフト・感度・画像送り・表示モードを配置。
その他の機能はインスタントアクセスバー™をお好みに応じて設定※することで、素早い操作が可能です。
- 最大１０個のアイコンが登録可能です。

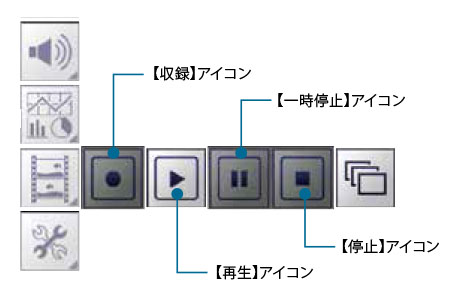

静止画・エコーデータの収録・再生が可能
静止画は制御部へ最大99枚、外部記録媒体※へはその容量に応じて、最大保存ファイル数が異なります。またエコーデータは500GB以上の外部記録媒体※へ保存可能です。
- オプション手配
映像をもう一度見たい時に便利なスクロールバックモード
画面をスクロールして過去の魚探映像を確認することができます。
操業の判断、効率的な漁獲に貢献
漁獲前に対象魚のおおよそのサイズや魚種を判別することにより、選択漁獲が可能となり、より効率的な操業に貢献します。
外部魚探（ネットワーク魚探 DFF3-UHD）※が接続可能
周波数が異なる魚探反応を最大３周波まで、一画面に表示できます。魚種ごとの反応が一目瞭然で、魚種判別に役立ちます。
- ネットワーク魚探 DFF3-UHD は別売。接続は１台のみ。
ヒービング補正機能で安定した探索※
ヒービング（船体の上下動）補正機能を使用することで、荒れた海況でも海底の形状が安定して表示されます。
- サテライトコンパスの接続が必要です。
仕様
魚探部
周波数
100 kHz
出力
1 kW、FM送信
表示範囲
10 〜 800 m
送信回数/分
最大800回/分
表示モード
単記、拡大併記、外部魚探併記、海底直線、海底追尾、マーカー拡大、判別拡大、魚体長グラフ表示
レンジシフト
最大 800 m
その他
電源
送受信部：DC24 V：1.6 A
制御部：DC12-24 V：4.0-2.0 A
整流器：AC100/110/220/230 V、単相、50/60 Hz
（PR-62、オプション）
AC/DC 電源ユニット：AC100-230 V、単相、50-60 Hz
（PR-241、オプション）
本体サイズ
制御部：449（H）x 376（W）x 98（D）
送受信部：364（H）x 390（W）x 75（D）
送受波器：135（H）x 160（W）
質量
制御部：8 kg
送受信部：5.2 kg
送受波器：7 kg
構成品
標準品
制御部（FCV-2101-MK2）
1
操作部（RCU-026、5 mケーブル付）
1
送受信部（FCV-2102-MK2）
1
送受波器（FCV-2103、ケーブル長 30 m）
1
工事材料、予備品
1式
オプション品
整流器
PR-62
AC/DC電源ユニット
PR-241
HDMI-DVI変換ケーブル
LANケーブル
トラックボール操作部用フラッシュマウントキット
OP24-27
フェライトコア
工事材料

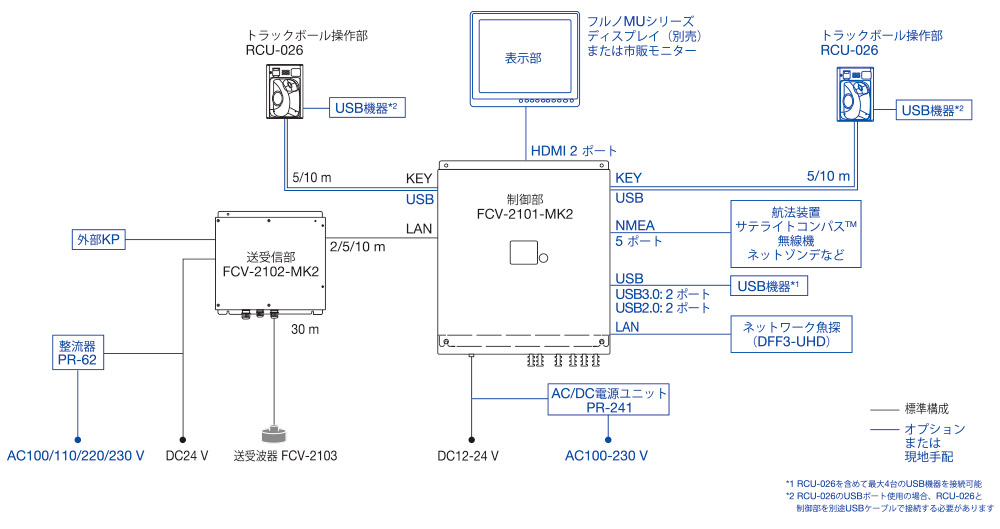

系統図
各種ダウンロード
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
