TZMAP TZMAP9E/13E | マルチファンクションディスプレイ

特長
仕様
各種ダウンロード
お問い合わせ

特長

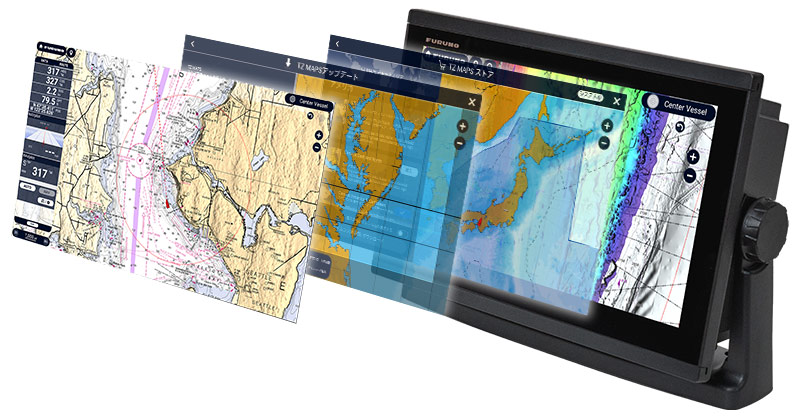

フルノが提供する最も先進的なチャートシステム「TZ MAPS」を搭載

航海用電子参考図（new pec）をベースにカスタマイズ性を高めたフルノ独自のチャート「TZ MAPS」^※を搭載しています。
インターネット接続により常に最新の状態を保つことができます。また、TZ MAPSチャートデータを元に、シームレスで最適なナビゲーションを提供するAIルーティング機能など、革新的な機能を利用することが可能です。
「TZ MAPS」の付随機能であるフィッシングチャート「TZ BathyVision」により、海底起伏の色や等深線密度を段階的に調整でき、海底地形をリアルかつ高精細に確認することができます。

「TZ MAPS」はインターネット経由でチャートの購入・更新が可能です。

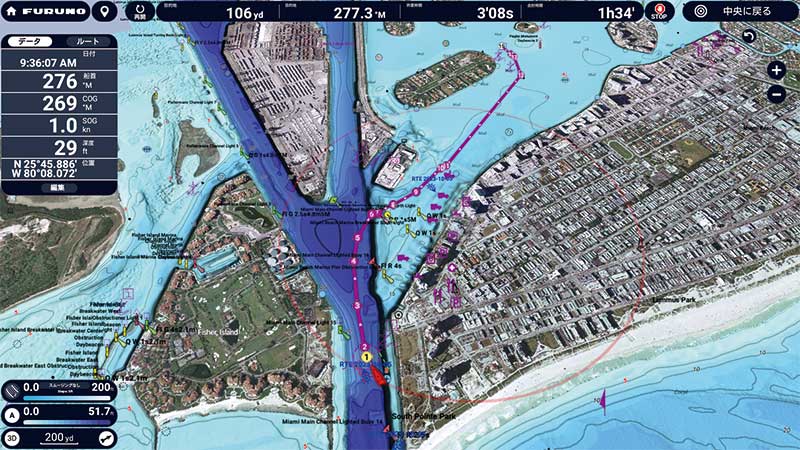

シームレスで最適なナビゲーションを提供するAIルーティング機能

TZ MAPSチャートデータを元に、陸地や浅瀬を避けてルートを自動生成するAIルーティング機能を搭載。ボートの設定水深、チャートデータ、その他さまざまな安全パラメータを組み合わせ、マリーナの入り口や湾口などを通過する最適なルートをわずか数秒で計算し自動的に生成します。

本機能は安全航行のための参考情報を提供しますが、全ての危険を考慮した情報を提供するものではありません。実際の航行においては、操船者が責任を持って周辺の監視を行ってください。
AIルーティング、AI避航ルートという機能の名称は、人間が行ってきた判断・作業を一定程度機械が代行するという広義のAIに基づきます。操船者の行動を学習してルート生成に反映するような機能は搭載されていません。

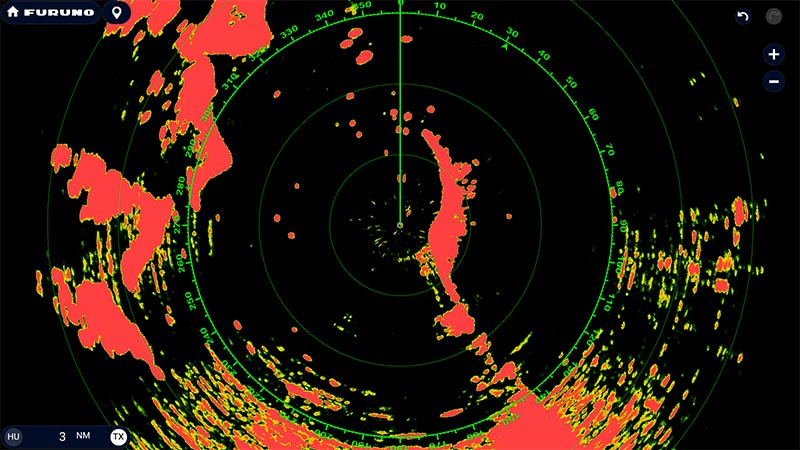

DRSシリーズレーダーセンサーへの対応

TZMAP9/13はレドームタイプのDRSシリーズのレーダーセンサーと接続することが可能です。プロッタ画面にレーダーエコーを重畳することで、他船との位置関係がよりわかりやすくなります。

対応機種：DRS2D/4D-NXT、DRS4DL X-Class

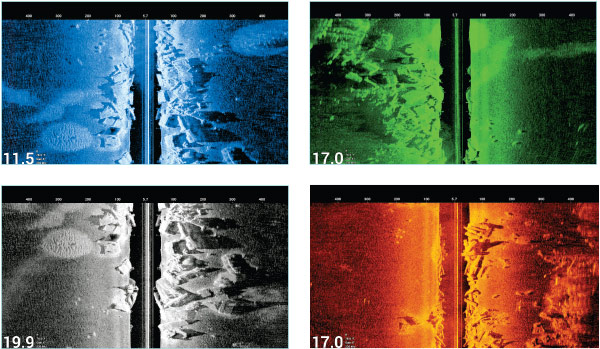

内蔵CHIRPサイドスキャン^※455 kHzにも対応

TZMAPシリーズ内蔵のCHIRPサイドスキャンは左舷と右舷の両サイドをスキャンし、高解像度で海底構造の形状を映し出します。CHIRPサイドスキャンは海底地形を把握するだけでなく、構造物周辺にターゲットが寄りついているかさえも探索できる優れた機能です。
TZMAPシリーズは、230 kHzと455 kHzのCHIRPサイドスキャンに対応しています。

CHIRPサイドスキャン専用の送受波器が必要です。
（対応送受波器：型式 225T-TM904, 225T-SS904, 225T-PR904, 455T-TM903, 455T-SS903, 455T-PR903）

仕様

	型式: TZMAP9	型式: TZMAP13
表示部（液晶ディスプレイ）
画面タイプ	タッチパネル対応TFTディスプレイ
画面サイズ	9型ワイド	12.8型ワイド
解像度	1280 x 720（HD）	1920 x 1080（FHD）
輝度	1000 cd/m²
インターフェース
NMEA 2000	1 ポート
NMEA 0183	出力1 ポート
LAN	1 ポート（1000BASE-T）
USB	1 ポート（USB3.0）
SDカードスロット	1 ポート（micro-SDXC）
無線LAN	IEEE802.11b/g/n準拠、送信周波数: 2.401 ~ 2.473 GHz、最大 10dBm
送受波器	2 ポート FJ12 ピン（それぞれ魚探用およびサイドスキャン用）
その他
防水性能	IPX6
電源電圧	DC12-24 V
消費電流	1.7-0.9 A	2.4-1.2 A
質量	2.2 kg（ハンガー込み）	3.6 kg（ハンガー込み）
