魚探の基礎知識
魚群探知機の誕生秘話や、その仕組みについて分かりやすくご紹介します。
- 魚群探知機

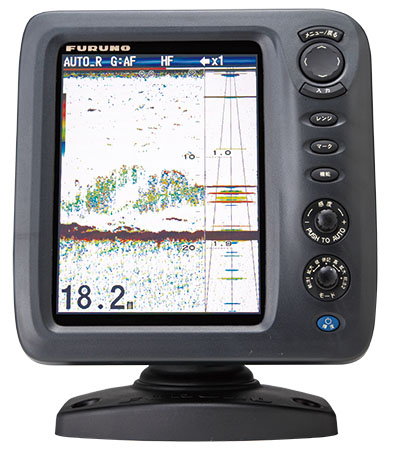

8.4型、2周波カラー液晶魚群探知機
型式 FCV-588
魚影をさらに鮮明に！進化し続けるフルノの魚探デジタル技術 RezBoost™ - レゾ・ブースト -
フルノ独自の全く新しい信号処理技術により、魚の反応をより鮮明に表現することを可能にしました。従来のデジタル魚探では色の濃淡が重なって表現されていた魚群を、単体魚一匹ずつの反応として表現することを可能にし、海底ラインと重なってわかりにくかった底つきの魚も単体魚の反応として鮮明に映し出せるため、魚影の判別がさらに容易になりました。
- 漁船、プレジャーボート
特長
フルノの全く新しい高解像処理技術 RezBoost (レゾ・ブースト)搭載の２周波魚群探知機
従来のデジタル魚探では表現しにくい底付きや瀬付き魚群をより鮮明に分離して表示することができます。
- 送受波器は指定した製品をご使用ください。また、スルーハルまたはトランサム装備が必要です。

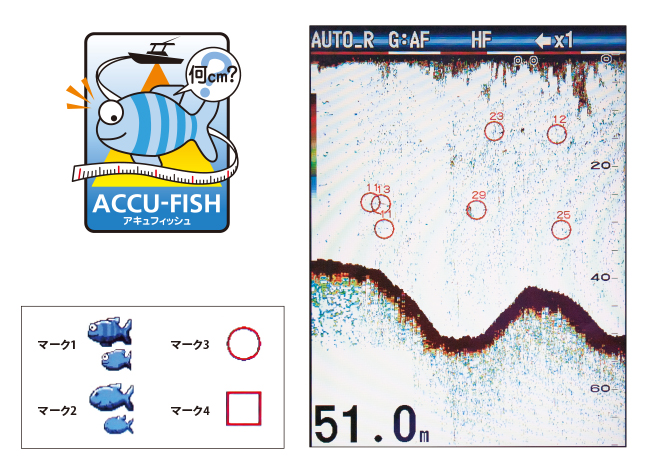

単体魚のサイズを数値やマークで表現するACCU-FISH機能搭載

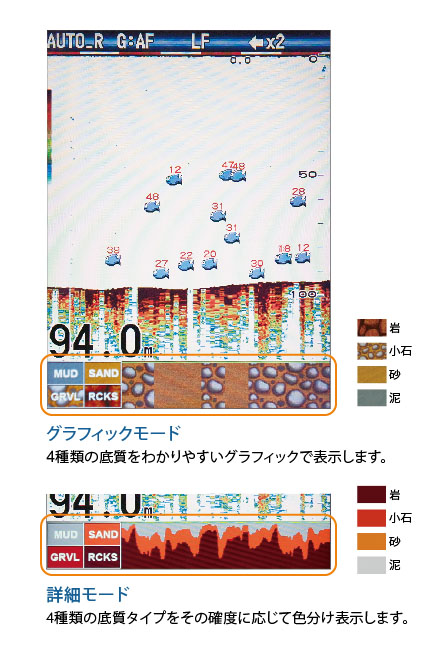

底質判別機能を搭載
海底や湖底の底質を岩/小石/砂/泥の４種類で判別し見やすく表示します。
- 送受波器はスルーハル、トランサム装備が必要です。

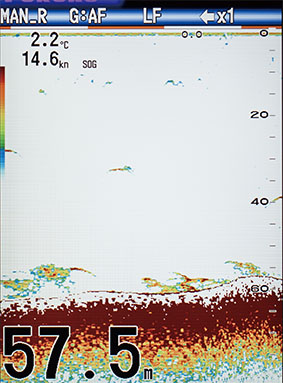

ホワイトライン機能で海底や湖底と底付魚群の判別可能
海底や湖底のエッジを強調表示することで、底付き魚群やウィードの判別がしやすくなります。
複合アラーム設定が可能
単体魚・水深・底質など各設定のすべてに合致した場合にのみアラームを鳴らすことができます。
釣り場ポイントをプロッタに表示可能※
目的地登録機能を使って釣果ポイントなどの情報（位置・水深・水温・サイズ・底質）をGPSプロッタへTLL出力して、ポイントデータを魚探・プロッタ間で共有できます。
- 別途、航法装置の接続が必要です。
送信回数３０００回/分（５mレンジ）の高速探知
仕様
表示
画面タイプ
8.4型
解像度
VGA 480 x 640 ピクセル
魚探部
周波数
50/200 kHz
出力
600 Wまたは1 kW
※分配箱MB-1100の接続が必要
表示範囲
２〜1200 m
送信回数/分
20〜3000 回
表示モード
単記、併記、海底拡大、海底直線拡大、マーカー拡大、Aスコープ、ACCU-FISH™、底質判別、RezBoost™
ACCU-FISH™
◯
底質判別機能
◯
その他
防水性能
IP56
電源
DC 12-24 V、1.3-0.6 A
本体サイズ
270 (H) x 233 (W) x 158 (D)
質量
ハンガータイプ：2.3 kg
フラッシュマウントタイプ：1.6 kg
構成品
標準品
指示器 (CV-588)
1
工事材料 (CP02-07900)
１式
予備品 (SP02-05001)
１式
付属品 (FP02-05601)
１式
フラッシュマウント用型紙
１
操作要領書
１
取扱説明書
１
オプション品
送受波器 (600 W用）
520-5PSD※ (貫通型：樹脂製）
520-5MSD※（貫通型：砲金）
525-5PWD※（トランサム型：樹脂製）
- ACCU-FISH™および底質判別機能対応
送受波器（1 kW用）
50/200-1T※
50/200-12M※
50B-6
50B-6B
200B-6B
- ACCU-FISH™および底質判別機能対応
トライデューサ（複合送受波器）
525STID-MSD※
525STID-PWD※
- ACCU-FISH™および底質判別機能対応
変換ケーブル組品（船速水温・水温センサー用）
02S4147-1
電源ケーブル組品
ケーブル組品 KON-004-02m
2 m
水温船速センサー
ST-02MSB
ST-02PSB
水温センサー
T-02MTB
T-02MSB
T-03MSB
インナーハルキットS※
22S0191-2
- 底質判別機能は使用できません。
分配箱
MB-1100※
- 1 kW送受波器接続用

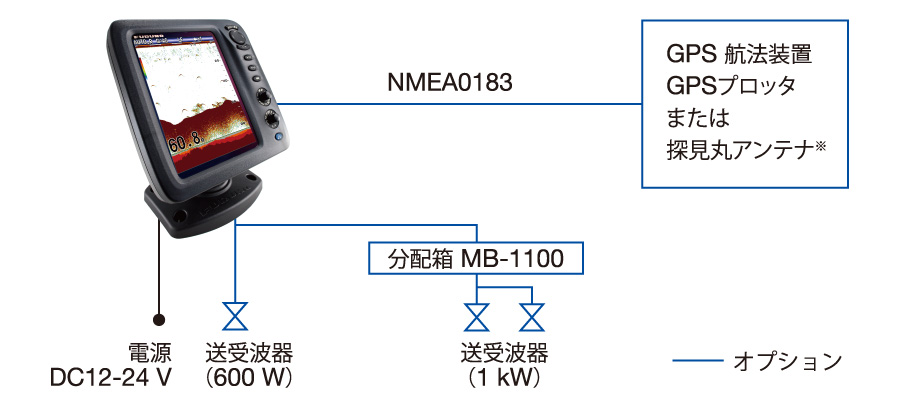

系統図
各種ダウンロード
| 名称 | 最終更新日 |
|---|---|
| 2023年01月05日 | |
| 2024年04月15日 |
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
