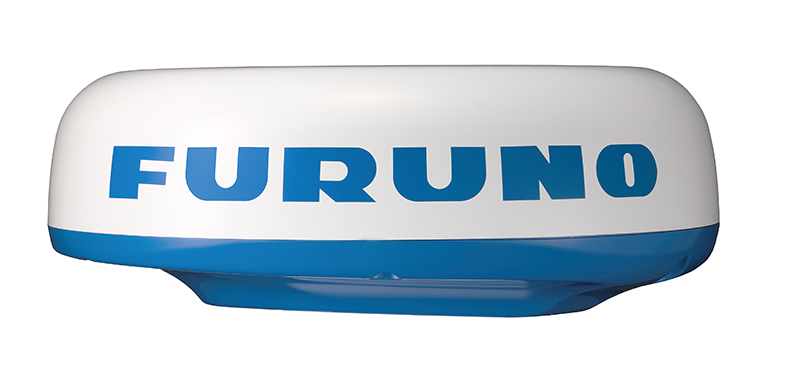

レーダーセンサー
型式 DRS4DL+
4 kW、36 nm、48 cm型 レドームタイプのマグネトロンレーダーセンサー
DRS4DL +は、NavNetTZtouchシリーズに接続するコンパクトなデジタルレーダーセンサーです。フルノ独自の信号処理技術「UHD」を採用し、視界が悪い状況下でもクリアな映像をご提供します。
- 漁船、ワークボート（官公庁船・作業船）、プレジャーボート
特長
ケーブル接続ですぐに利用できるネットワークレーダーセンサー

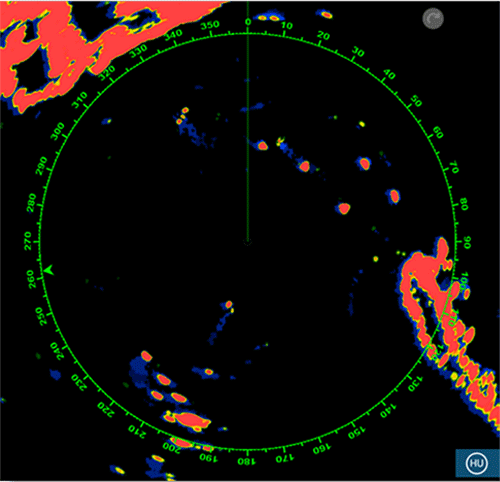

レーダー表示例
DRS4DL+との接続が可能なNavNet TZtouchシリーズは、プラグアンドプレイ方式を採用しています。ケーブル接続ですぐに利用することができます。
DRS4DL+のアンテナ回転数は24rpm（固定）、探知距離範囲は0.0625～36NM、水平ビーム幅5.2°、コンパクトで実力のあるレーダーセンサーです。

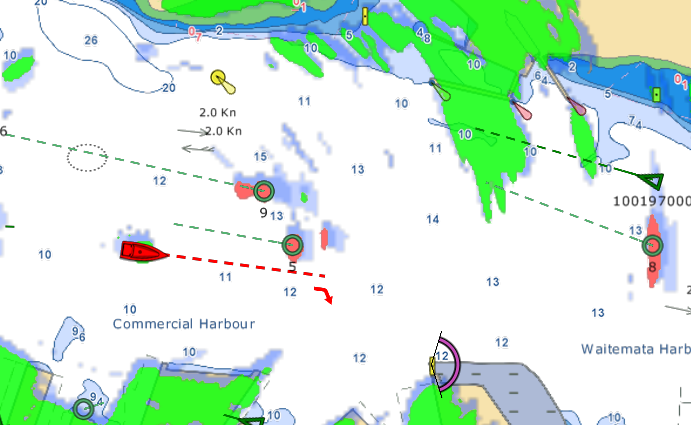

ファストターゲット™（TT）機能搭載
追尾したいターゲットを捕捉後、その動向予測を示す速度ベクトルを瞬時に表示するファストターゲット™（TT）機能を搭載しています。
周りに存在する船舶の進路や速度を把握することが可能ですので、特に輻輳海域においての安全航行に大きく貢献します。
手動または自動で10個のターゲットを捕捉します。※
- ヘディングセンサーの接続が必要です
仕様
空中線部
出力
4 kW
アンテナタイプ
約48 cm
周波数
9410 MHz±30 MHz
ビーム幅 (水平)
5.2° (3 dB)
ビーム幅 (垂直)
25° (3 dB)
レンジ
0.0625 ~ 36
アンテナ回転数
24 rpm
質量
5.7 kg
環境条件
使用温度範囲
-25℃ ~ +55℃ (保存温度 : +70℃以下)
防水性能
IP26
電源
電源/消費電力
DC 12-24 V (10.8-31.2 V): 2.1-1.0 A

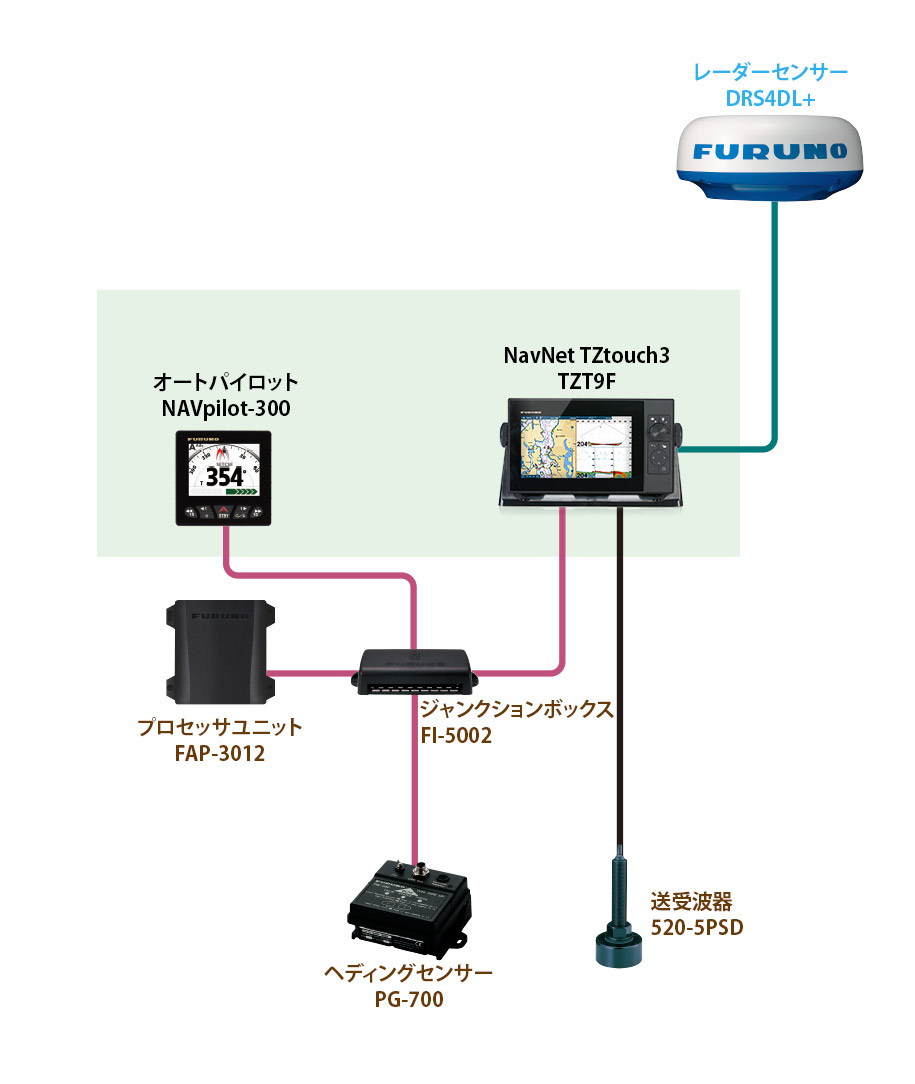

系統図
各種ダウンロード
| 名称 | 最終更新日 |
|---|---|
| 2024年02月29日 |
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
