- レーダー

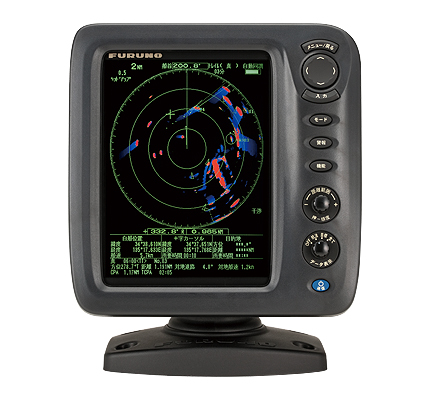

8.4型、カラー液晶レーダー
型式 MODEL1815
出力 4 kW。低消費電力化を実現した小型軽量のマリンレーダー
ターゲット捕捉からベクトル表示までの時間はわずか数秒。確かなワッチで安全航行をアシスト。
- 漁船、プレジャーボート
特長
レーダー操作資格不要の出力 4 kW （無線局免許申請は必要）
最大消費電力は約38 W
近距離の物標も鮮明に表示する優れた探知性能
他船、ブイ、島、海面に浮く障害物もしっかりキャッチ。小さな物標も鮮明に表示します。

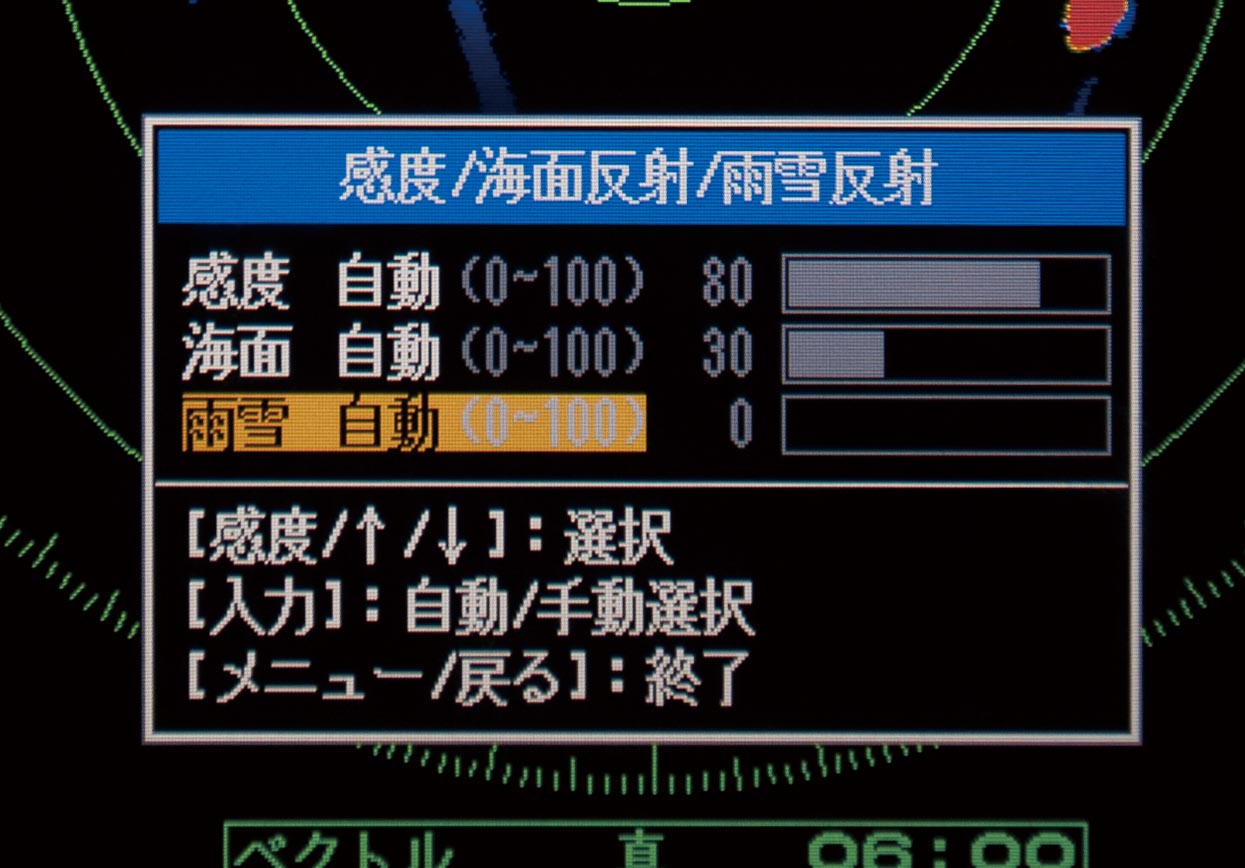

感度や不要波除去は自動
物標を適正に表示する感度調節や海面反射、雨雪反射などの不要波除去は自動で行います。レーダー操作が初めての人にも安心してお使いいただけます。（手動調節も可能）
他船の船速と進路方位を瞬時に演算表示する「ファストターゲットトラッキング機能」※
船速、進路方位など他船動向の分析結果をベクトルで表示します。船が混雑する海域において、他船の動きを瞬時に把握することにより衝突防止の一助となります。
最大１０物標の表示と警報が可能です。
- 船首方位信号と船速信号が必要

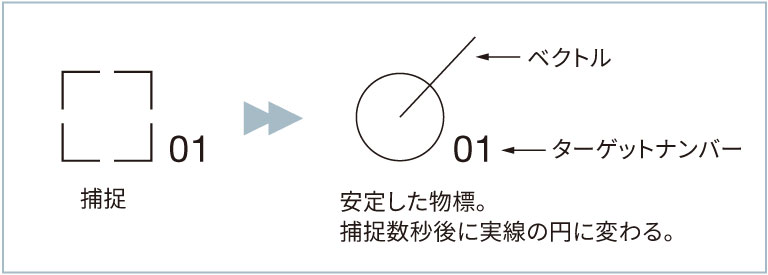

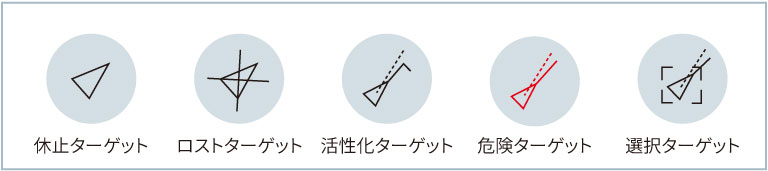

ターゲットトラッキング表示例
安心をサポートするレーダー機能！ 船舶情報を表示する「AIS表示」※
他船の位置、針路、船速、船名などの船舶情報を表示します。目視できない他船の存在や動向も確認することができ安全航海をサポートします。最大100物標のAISターゲット情報が表示可能です。
- 航法機器およびAIS機器の接続が必要
AISターゲット表示例

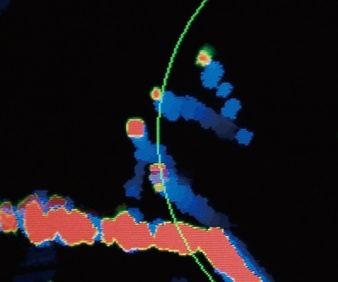

動いている物標のみを尾引き表示する 「真エコートレイル機能」※

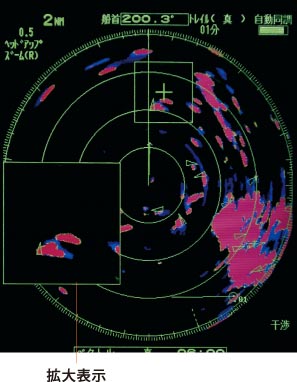

確認したいエリアを拡大表示する「ズーム機能」

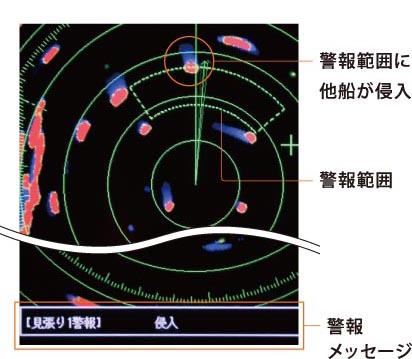

衝突防止に役立つ「見張り警報」
用途にあわせて選べる5つの表示モード
- ヘッドアップ
船首線を常に真上に表示します。 - コースアップ※1
設定した目的地方向を常に真上に表示します。 - ノースアップ※1
真北が画面の真上（0°）に固定されます。

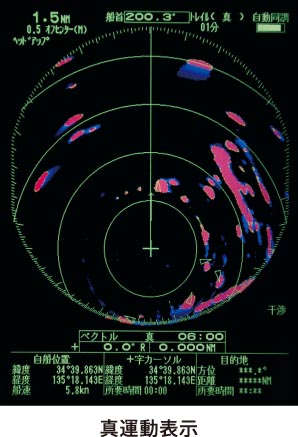

- 真運動※2
陸などの固定物標は動かず、自船が画面上を移動します。
“オフセンター”をONにすると、自船位置を中心からずらして表示します。
- 船首方位信号が必要
- 船首方位信号、自船位置信号が必要

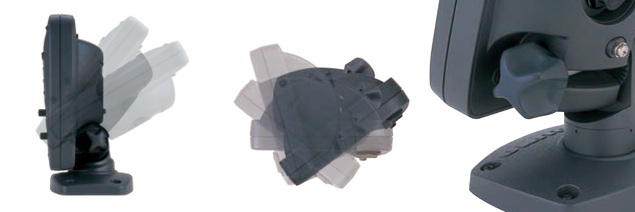

ディスプレイの角度を調整できる スイベルマウントハンガーを採用
直射日光の映り込みや視認性、設置場所を考慮して、ディスプレイの角度を自由自在に調節することが
できます。

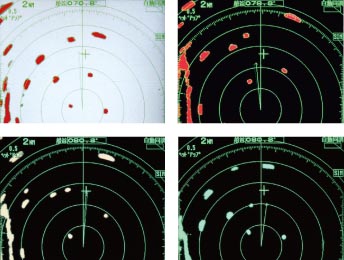

エコー色のバリエーションが充実
直射日光時や曇天、夜間など状況に応じて最適なエコー色を選択できます。
仕様

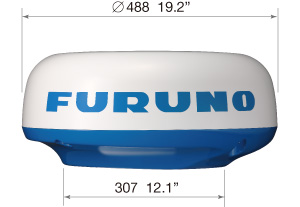

空中線部
出力
4 kW
操作資格
不要
アンテナタイプ
45 cm 型
周波数
9410 MHz ± 30 MHz
ビーム幅 (水平)
5.2°
ビーム幅 (垂直)
25°
レンジ
0.0625 - 36 NM (最大16段階）
最小探知距離
25 m
アンテナ回転数
24 rpm
質量
6.5 kg
表示
画面タイプ
8.4型カラーLCD
表示モード
ヘッドアップ、コースアップ、ノースアップ、ルービュー、真運動
その他機能
ファストターゲットトラッキング、AIS、エコートレイル
質量
指示部：2.2 kg
環境条件
使用温度範囲
指示部: -15°C to +55°C
空中線部: -25°C to +55°C
防水性能
指示部: IP56
空中線部: IPX6
電源
電源/消費電力
DC 12-24 V, 3.2-1.6 A
構成品
標準品
指示部
空中線部
アンテナケーブル
10 m
電源ケーブル
3.3 m
工事材料、予備品、付属品
オプション品
アンテナ取付台
OP03-209
外付けブザー
OP03-21
NMEAデータ変換器
IF-NMEA2K2
ジャンクションボックス
FI-5002
フラッシュマウントキット

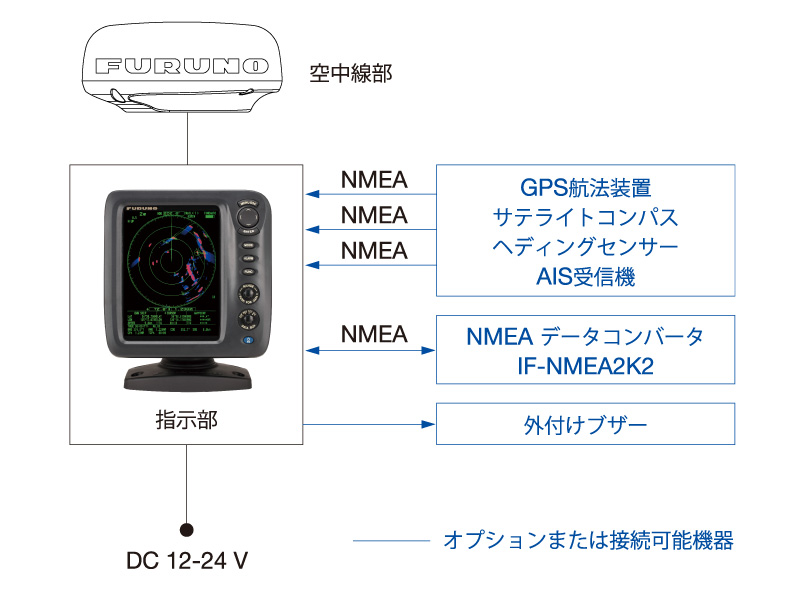

系統図
各種ダウンロード
| 名称 | 最終更新日 |
|---|---|
| 2024年12月16日 | |
| 2024年04月19日 |
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
