- レーダー

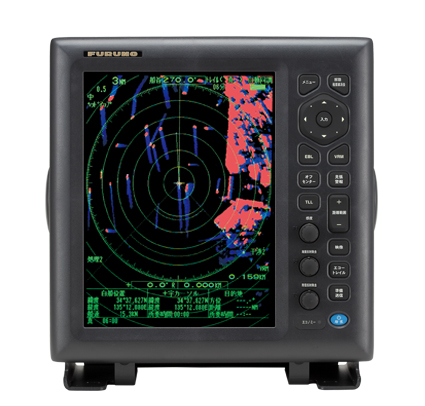

12.1型、カラー液晶レーダー
型式 FR-8255
出力25 kW！ノイズを抑えてクリアな映像を映し出すデジタルレーダー
フルノ独自のデジタル信号処理技術を搭載！物標や船をクリアに分離します。
- 漁船、ワークボート（官公庁船・作業船）、プレジャーボート
特長
雨雪反射、海面反射除去性能が大幅に向上（従来機比較）
他船の動きがわかりやすい！真エコートレイル
85°の広視野角LCD！ブリッジのあらゆる方向から視認可能
縦型LCDで前方探知に最適
AIS表示機能
高速48回転仕様も選択可能
国際規格IEC画面も表示
ターゲットトラッキング（TT）表示機能
水深表示が可能
ユーザー登録機能

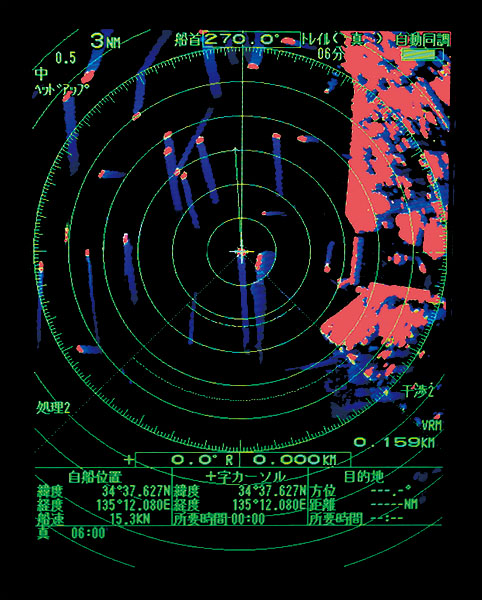

映像例
仕様
空中線部
出力
25ｋW
操作資格
必要
アンテナタイプ
XN12A (1255 mm) オープン または XN13A (1795 mm)オープン
※いずれか1つ選択
周波数
9410MHz±30MHz, P0N
ビーム幅 (水平)
XN12A: 1.9°, XN13A: 1.35°
ビーム幅 (垂直)
22°
レンジ
0.0625～96マイル
アンテナ回転数
24 / 48 rpm (選択)
質量
XN12A: 25 kg
XN13A: 27 kg
表示
画面タイプ
12.1型カラー液晶
表示モード
ヘッドアップ、コースアップ※1、ノースアップ※1、トルービュー※1、真運動※2
※1には方位データ、※2には方位データと位置データの入力が必要
その他機能
AIS表示※1、ターゲットトラッキング機能※2、ユーザーキー、エコートレイル
※1にはAIS受信機/トランスポンダの接続が必要、※2には自船船速と船首方位の入力が必要
質量
5.8 kg
環境条件
使用温度範囲
空中線部 -25℃～+55℃
指示部・空中線電源部 -15℃～+55℃
防水性能
指示器… IP25(パネル）IP22(筐体)、
アンテナ… IP56
電源
電源/消費電力
指示部 DC24 V、3.0 A
空中線電源部 DC24 V: 2.3A(24rpm), 2.7A(48rpm)
構成品
標準品
指示部
1
空中線部
1
空中線電源部
1
工事材料
1
付属品
1
予備品
1
オプション品
ARP キット
ARP-11
外付けブザー
OP03-21
ケーブル組品
MJ-B24LPF0010-100+R
MJ-B24LPF0010-200+R
MJ-B24LPF0010-300+R
MJ-A7SPF0007-050C
MJ-A6SPF0007-100C
MJ-A10SPFW0001+R
フラッシュマウントキット
OP-03-228

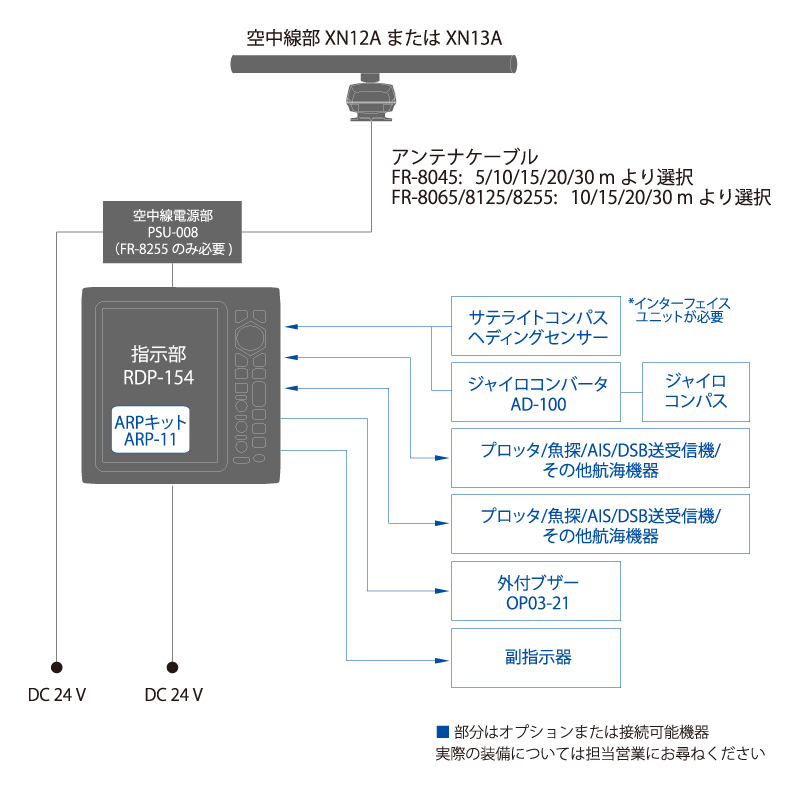

系統図
各種ダウンロード
| 名称 | 最終更新日 |
|---|---|
| 2023年04月13日 | |
| 2024年04月15日 |
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
