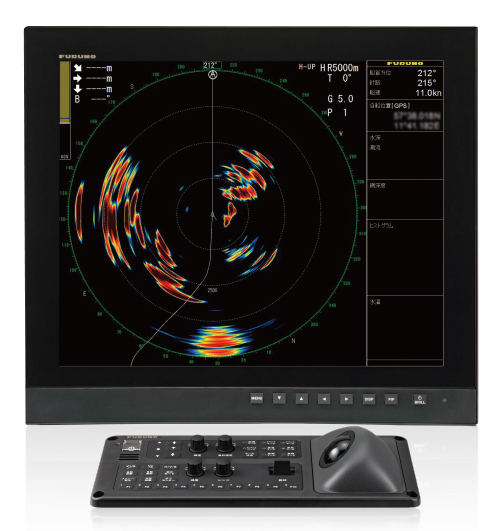

全周型カラースキャニングソナー

型式 FSV-25 MARK-2

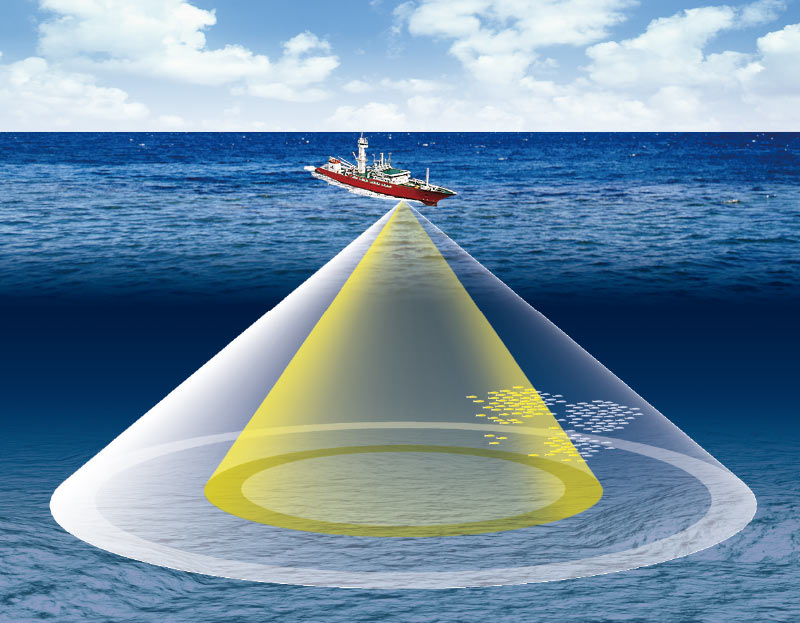

360度全方位、遠方にいる魚群も逃さず探知

漁船、ワークボート（官公庁船・作業船）

各種ダウンロード

特長

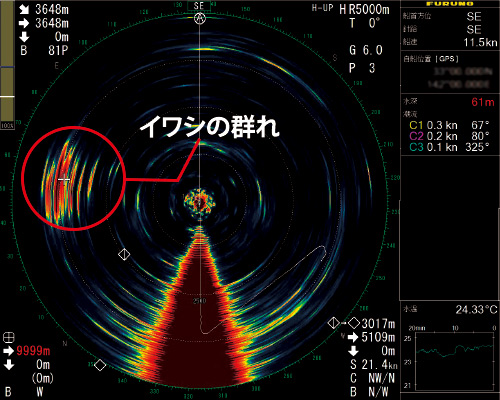

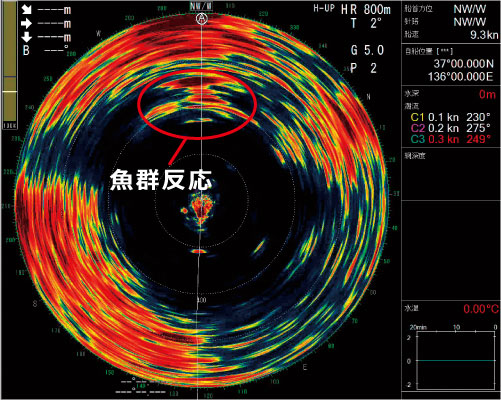

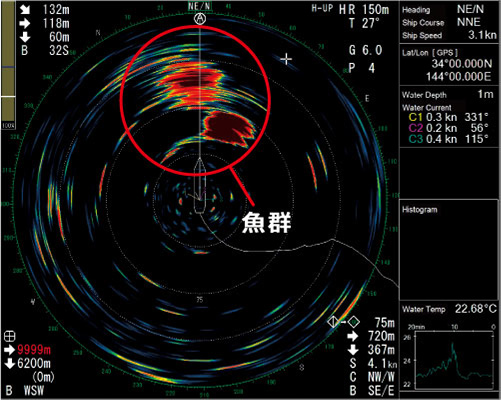

映像例
仕様
構成品

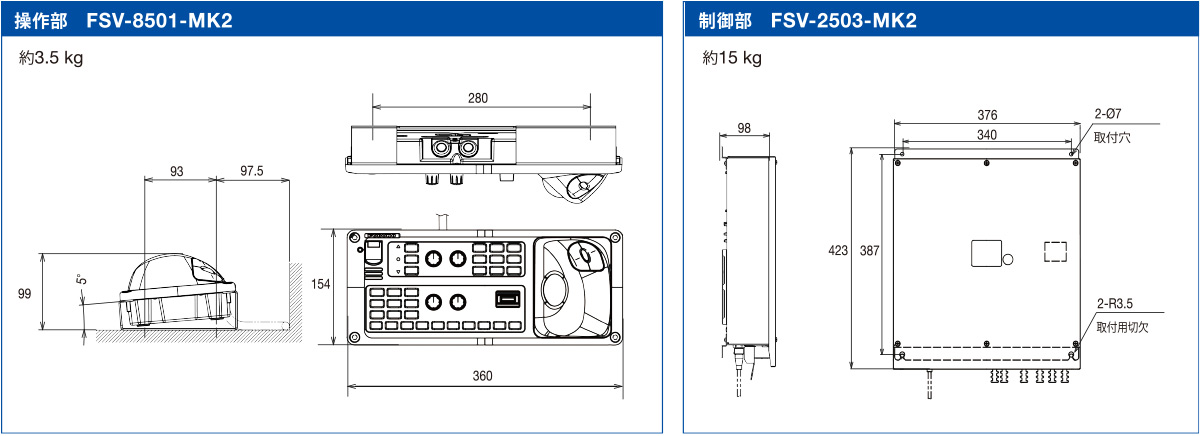

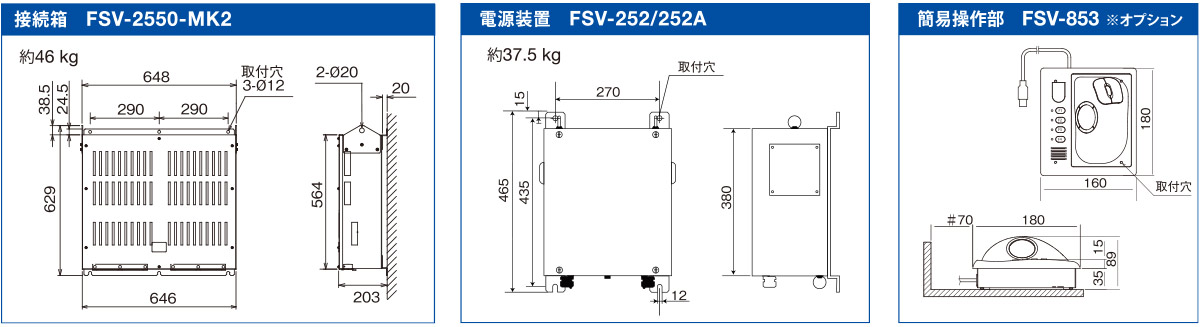

外寸図

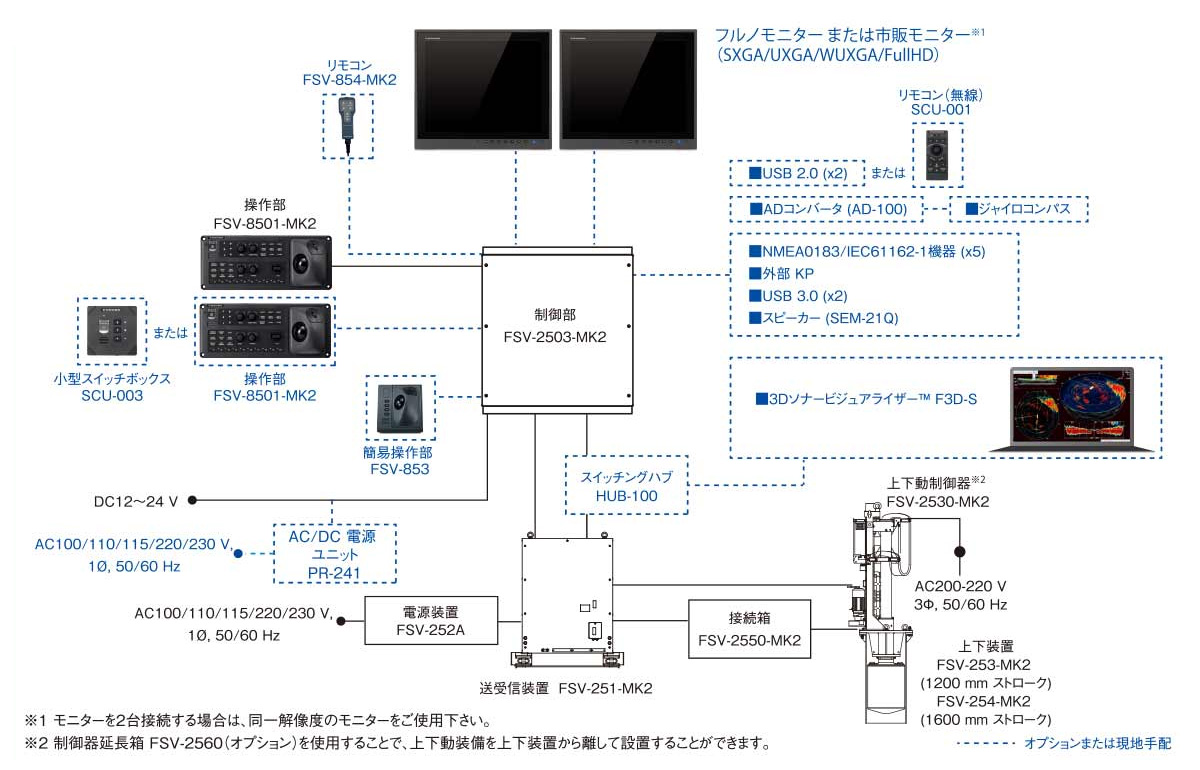

系統図
各種ダウンロード
お問い合わせ

特長

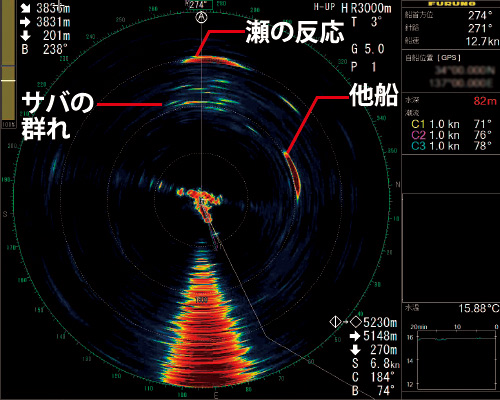

水平単記

自船周囲360°の探索範囲を水平画面で単独表示します。

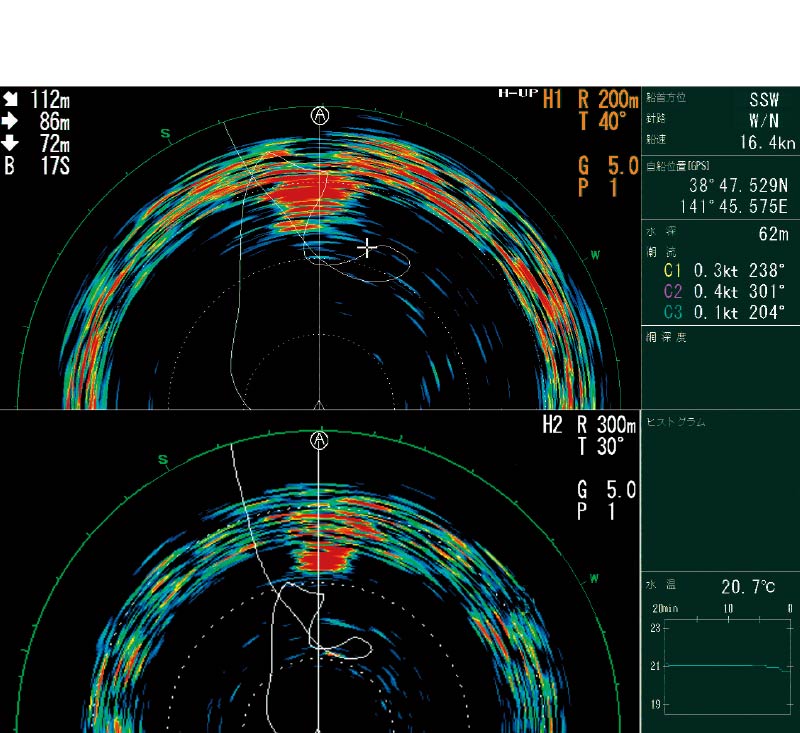

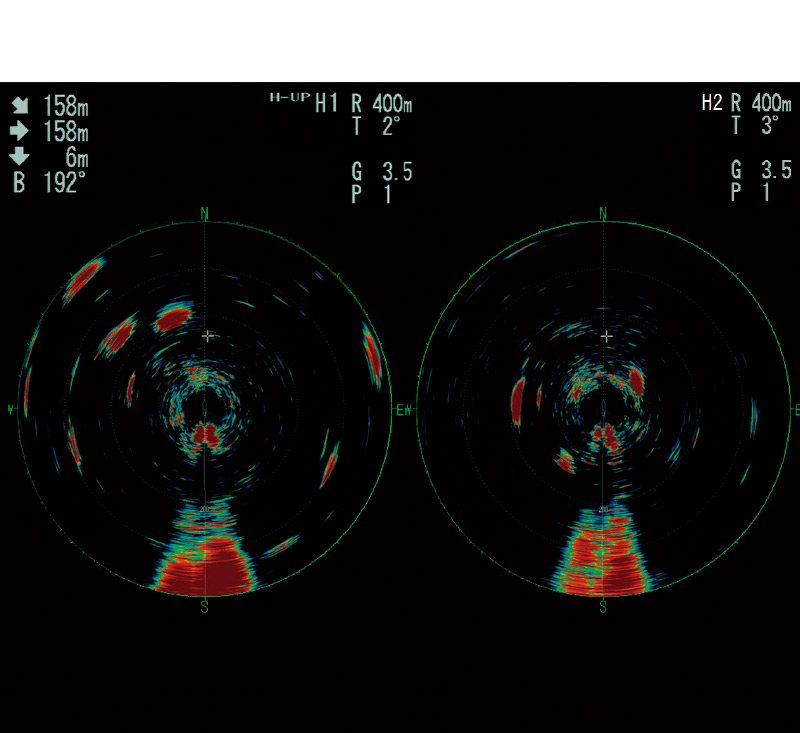

水平２併記

上下分割・左右分割・縮小の3通りで表示できます。ソナーを2台装備しなくても設定の異なる探知画面を見比べることが可能です。

水平2併記イメージ

表示例

上下分割

左右分割

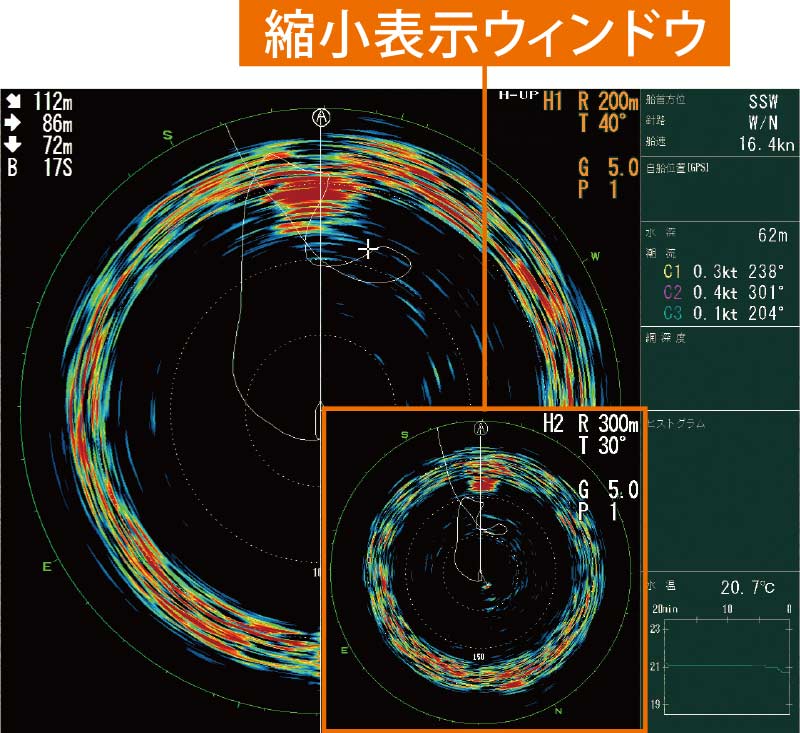

縮小

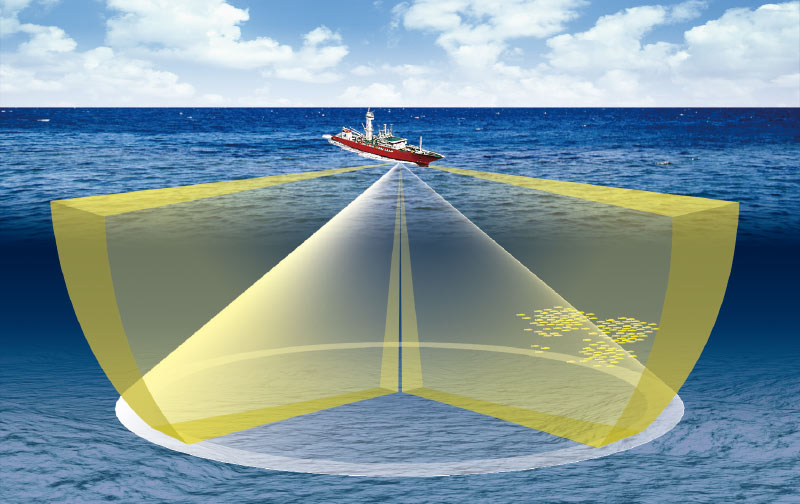

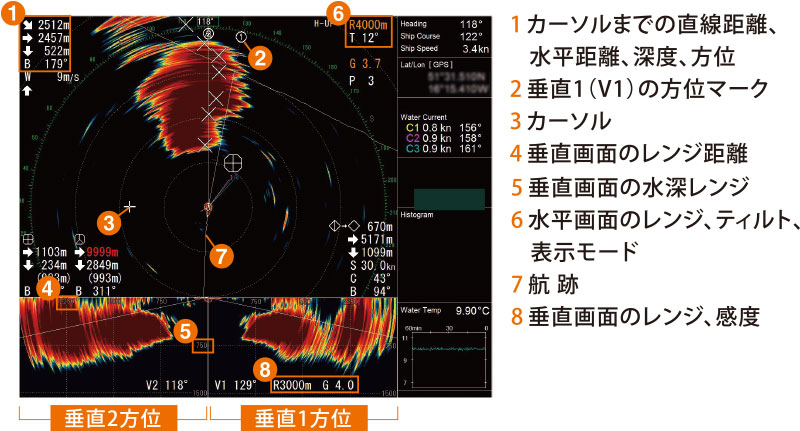

垂直1方位併記

任意方向の垂直断面探知（0～60°）ができます。垂直画面は、カツオやマグロのような動きの速い魚群をソナービーム内に捕捉するのに便利です。

垂直2方位併記

2つの垂直スライス画面を表示します。

垂直2方位併記イメージ

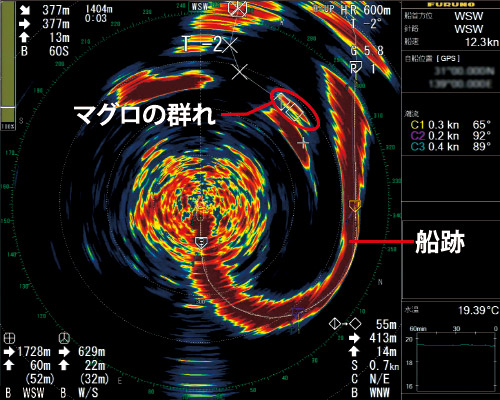

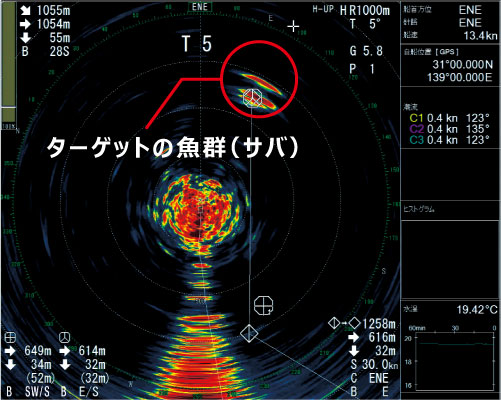

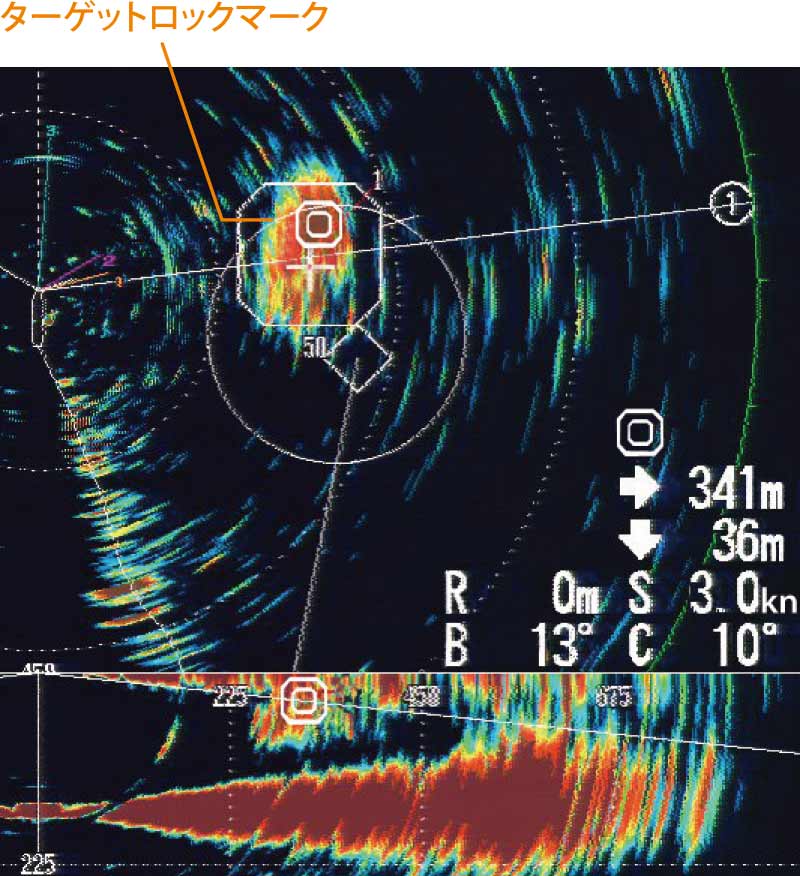

ターゲットロック機能で、魚群追尾が可能（船速、方位データの入力が必要）

エコーにターゲットロックマークを打つことで魚群を自動追尾し、自船から魚群までの距離や深度、移動速度、方向を数値で表示します。目的の瀬などを固定位置として追尾することも可能です。

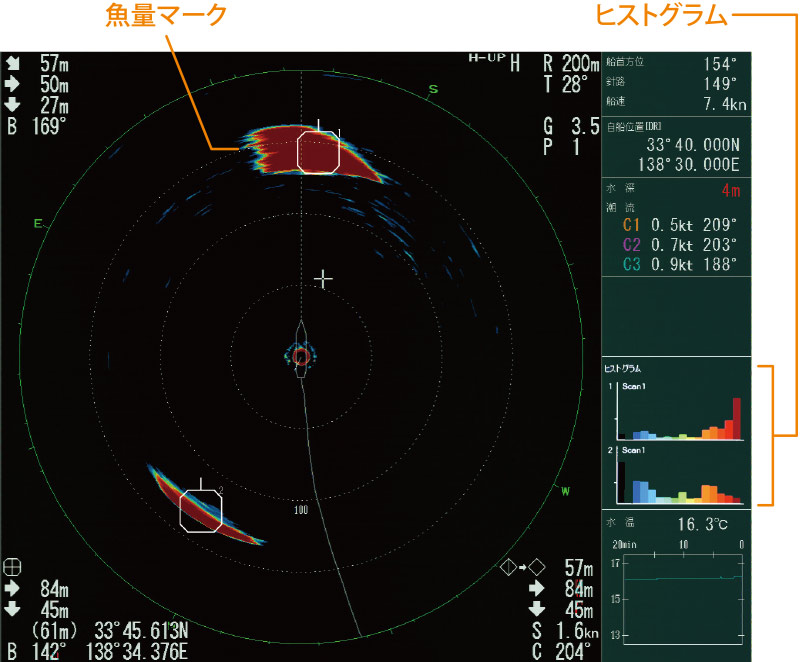

投網の判断に貢献する、“魚量マーク”と“ヒストグラム”表示

ターゲットロックとの連動により、マークした魚群の量をヒストグラムで表示することができます。漁量マークは1画面に２つまで打つことが可能です。

ノイズを抑える雑音抑圧機能搭載

海面反射やプランクトン、遠方の海底など弱いエコーの感度を下げ、魚群をクリアに表示します。

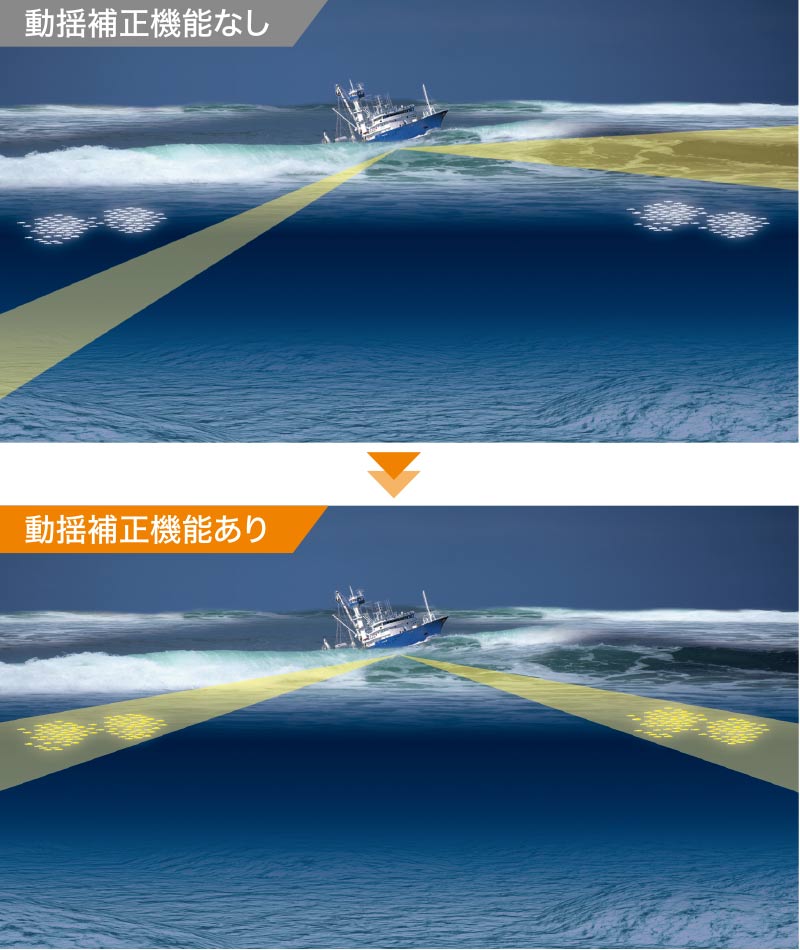

動揺補正機能を採用

動揺補正機能は、ローリング、ピッチングによる影響を補正します。時化た海でも、瀬や魚群の安定した探知が可能です。

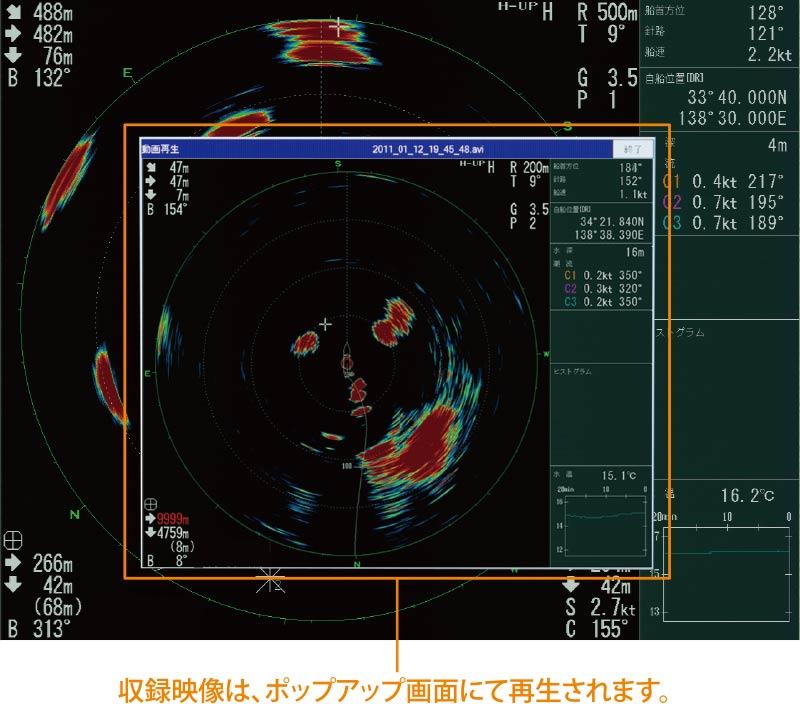

ソナー映像の保存・再生機能搭載

ソナー映像は静止画だけでなく動画でも記録可能です。投網判断時の映像を保存することで操業の技術やノウハウの継承に役立ちます。

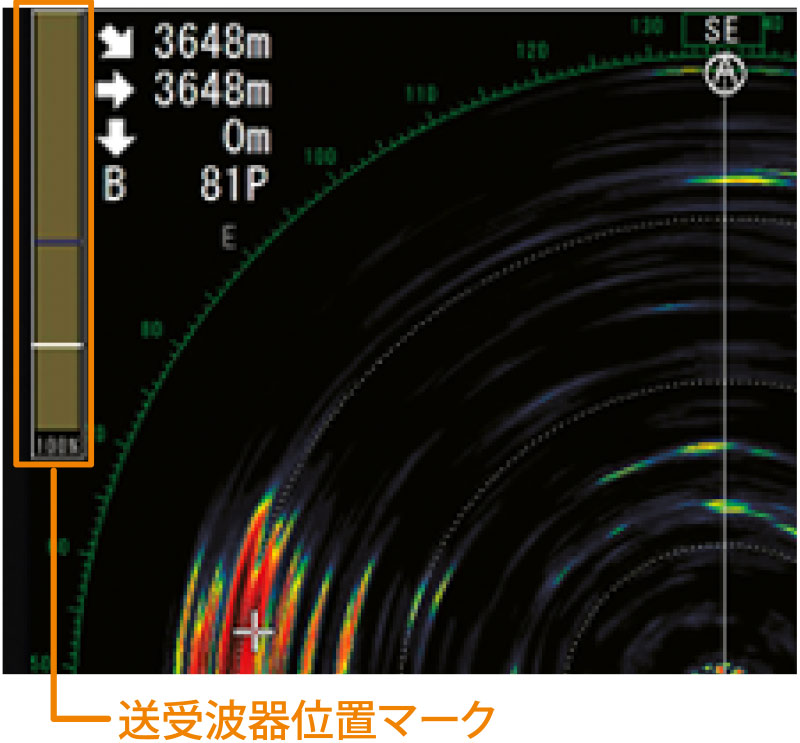

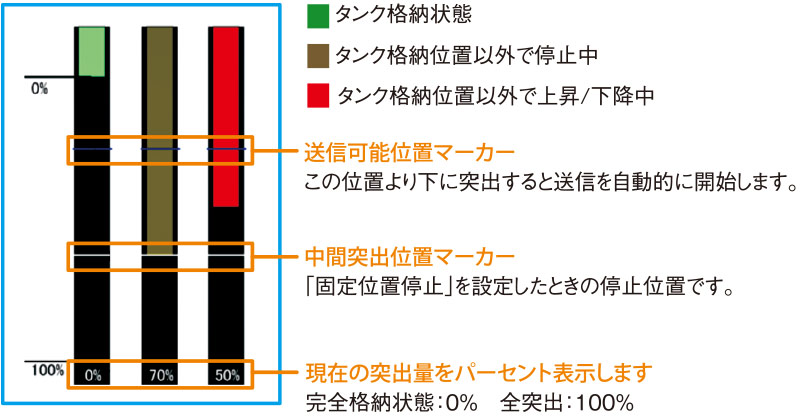

送受波器の突出量を一目で確認できる！海難防止に役立つ「送受波器位置マーク」

画面上に、送受波器の突出量を色と数値で表示します。送受波器の位置や動作状況によってインジケータの表示色が変化しますので、突出量を一目で確認することが可能です。

送受波器の停止位置は任意に設定可能

漂流物との接触等、送受波器へのダメージが予想される状況において、突出量を最小限に設定することが可能です。海難防止に役立ちます。

上下装置の格納速度はわずか12秒^※ 業界トップクラスの速さ。

1200 mm ストロークの場合。1600 mmストロークは16秒

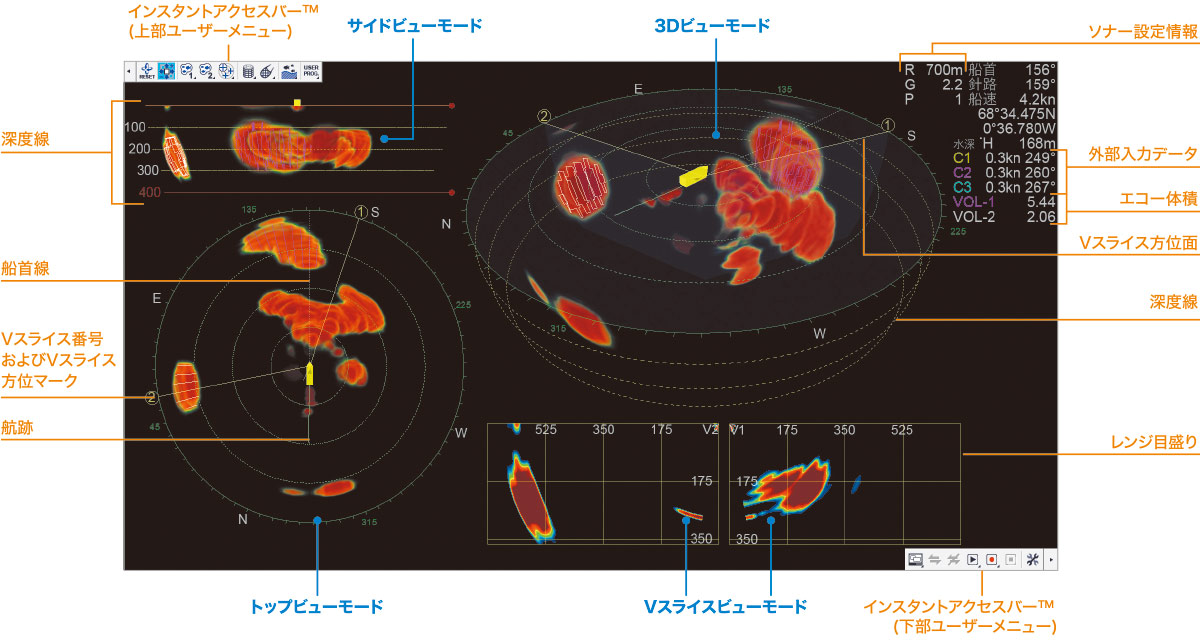

魚群を立体的に捉える、3Dソナービジュアライザー™（オプション）

3Dソナービジュアライザー™は、自船周囲の魚群や網なりを3Ｄ映像で表示するソナーソフトウェアです。
全周型カラースキャニングソナーFSV25/28W/28WL MARK-2と接続し、センサーから得た情報をフルノ独自の技術を用いて3Ｄ映像に変換することで、海中の様子を立体的に表示します。

F3D-Sの詳細はこちら

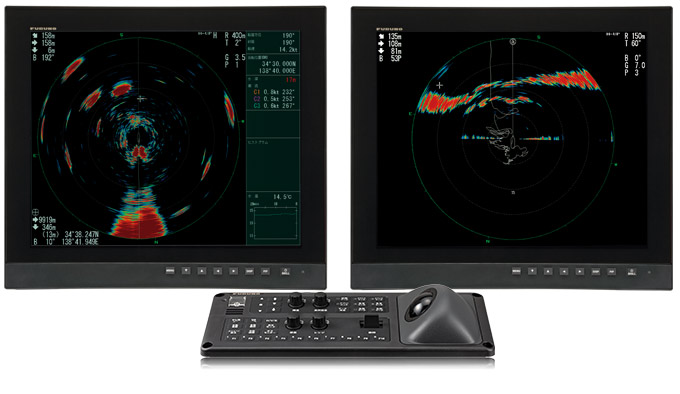

よく使う設定やメニューは、操作パネルからボタンやつまみひとつでスムーズに切り替え可能

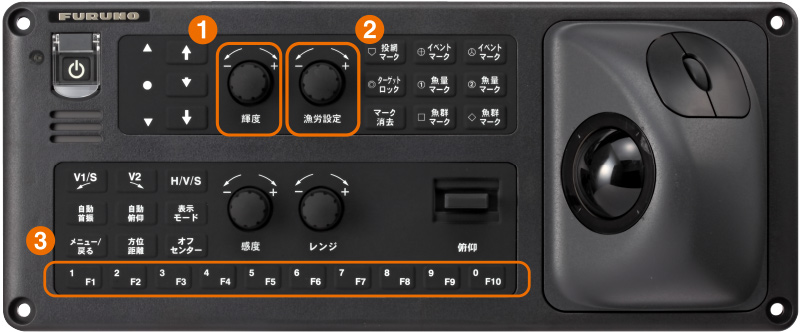

操作部
型式：FSV-8501-MK2

輝度調整ダイヤル
操作部から、古野製カラー液晶ディスプレイMU シリーズの画面の輝度調整が可能です。
漁労設定ダイヤル
漁場や標的魚種に応じた設定を登録しておくことができます（最大10設定）
ファンクションキー
よく利用するメニュー設定をワンプッシュで呼び出しすることができます（10項目まで）

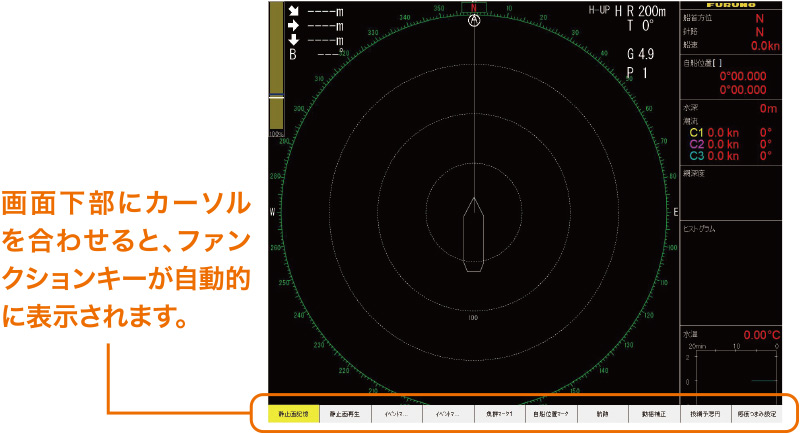

ソフトウェアファンクションキー

操作部のファンクションキー（F1～F10）に割り当てられた各種機能を、画面上からワンクリックで呼び出せます。直感的な操作で、必要な機能をスムーズに利用できます。

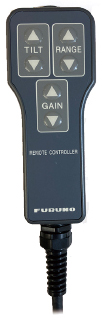

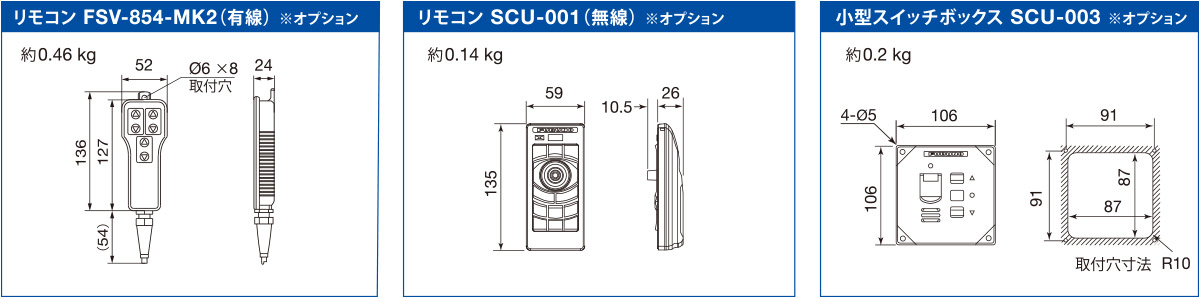

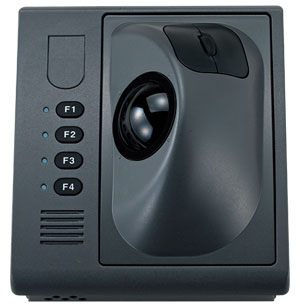

簡易操作部と専用リモコン、小型スイッチボックスをオプションで用意

USB接続で使える、市販のワイヤレスマウスも活用可能とし、ユーザーの様々な操作方法にお応えできます。専用リモコンは有線と無線の 2種類を用意しており、無線リモコンはBluetooth®接続で最大4台まで利用可能です^※1。また、操作部から電源ボタン、上下動ボタン、スピーカー部のみを取り出した小型スイッチボックスを新たにラインナップ。本体から離れた場所から送受波器の上下動操作を行うことを可能にしました。
