全周型カラースキャニングソナー

型式 FSV-85/85L MARK-2

瞬時の判断に効果を発揮する優れた映像処理技術を搭載

漁船

各種ダウンロード

特長
仕様
構成品

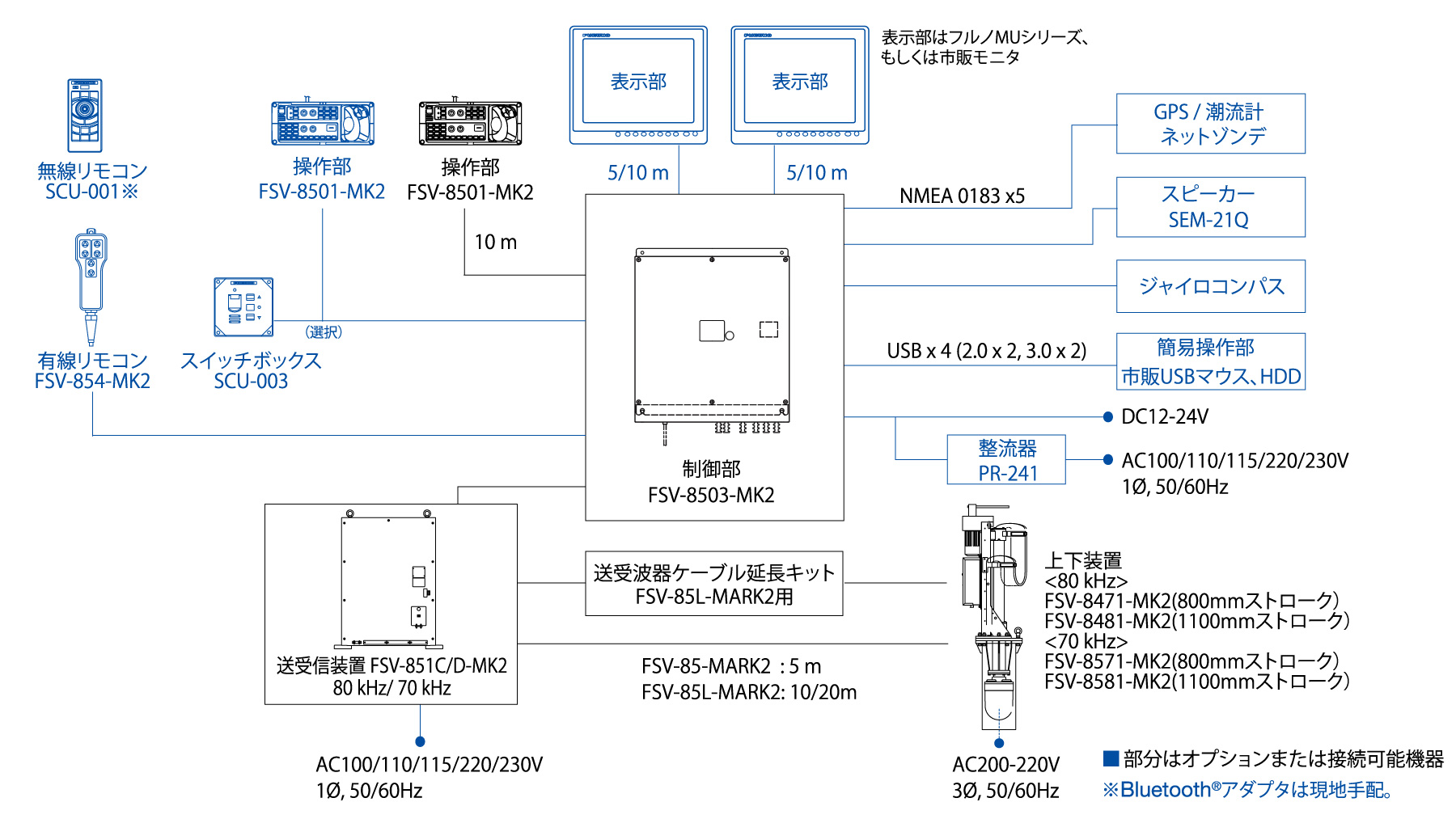

系統図
各種ダウンロード
お問い合わせ

特長

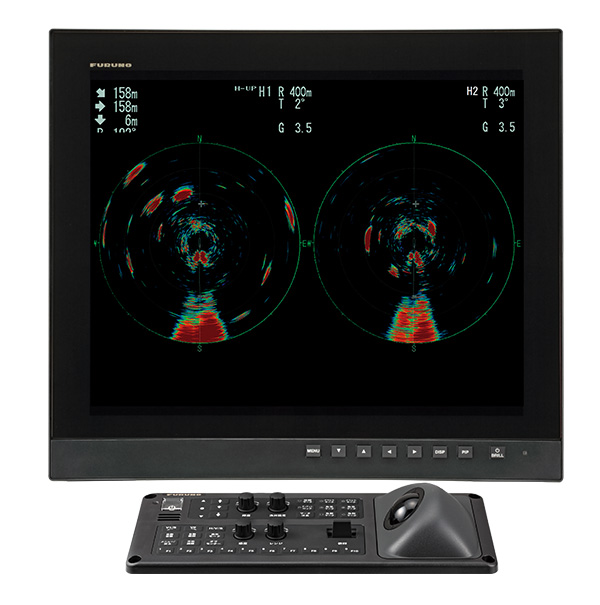

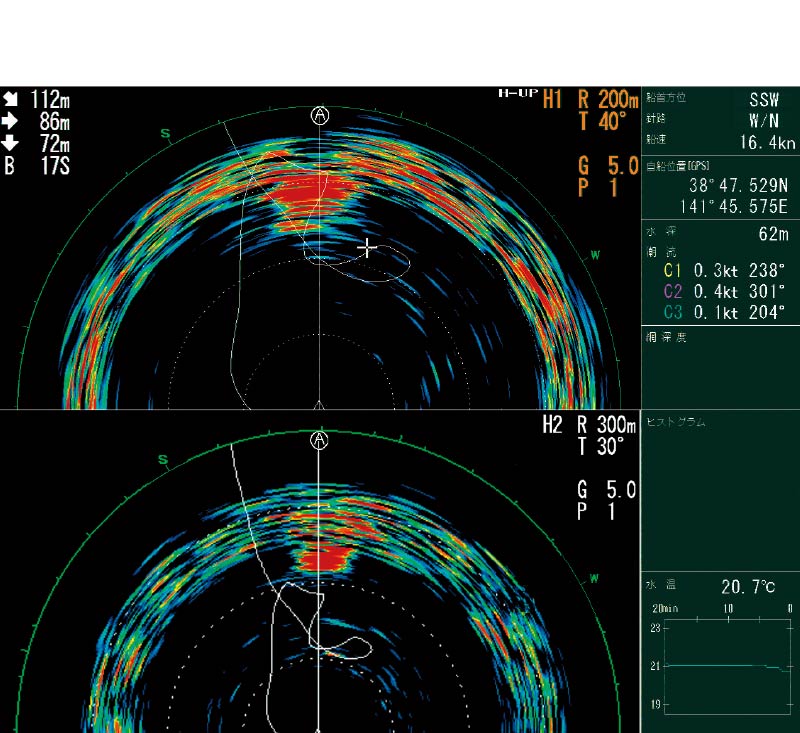

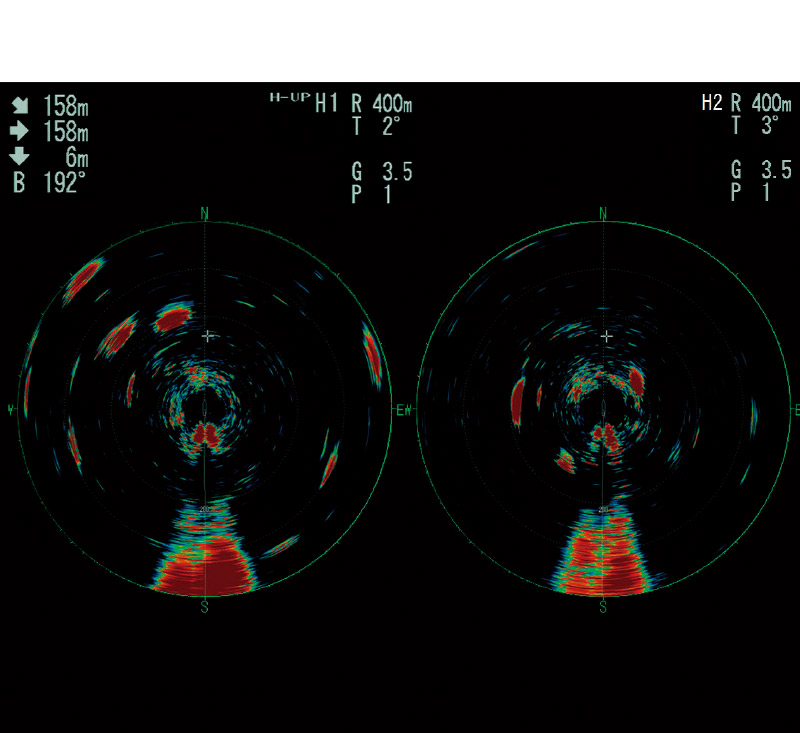

水平2画面併記

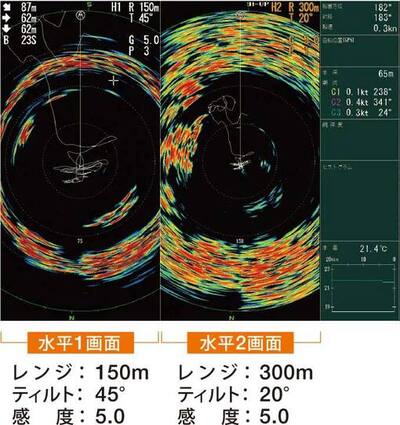

設定の異なる水平探知を同時に2つ併記できます。異なるレンジやティルトで探索することで、2台のソナー装備と同等の効果を発揮。

表示例

上下分割

左右分割

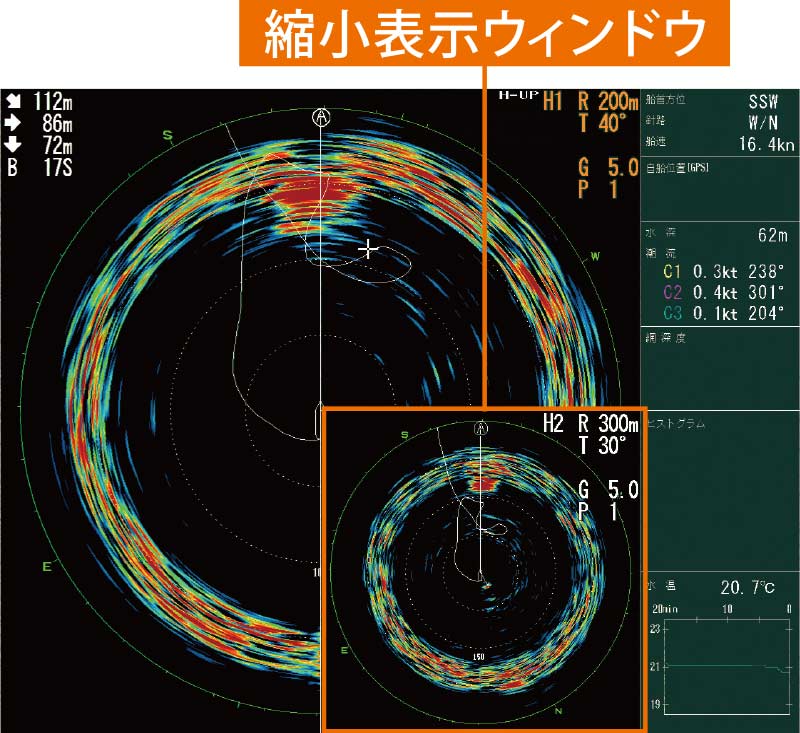

縮小

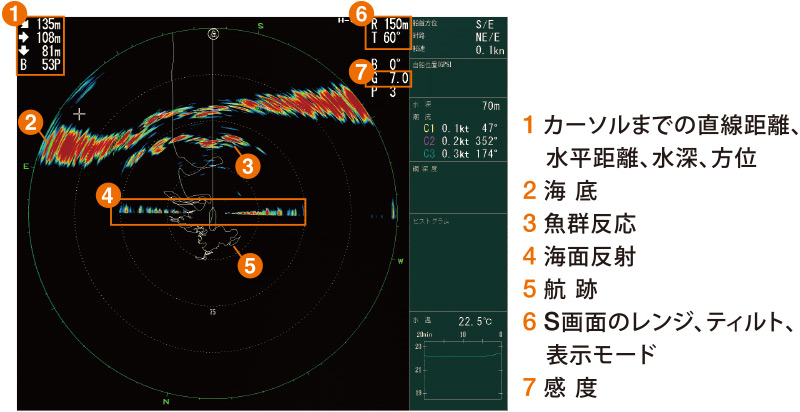

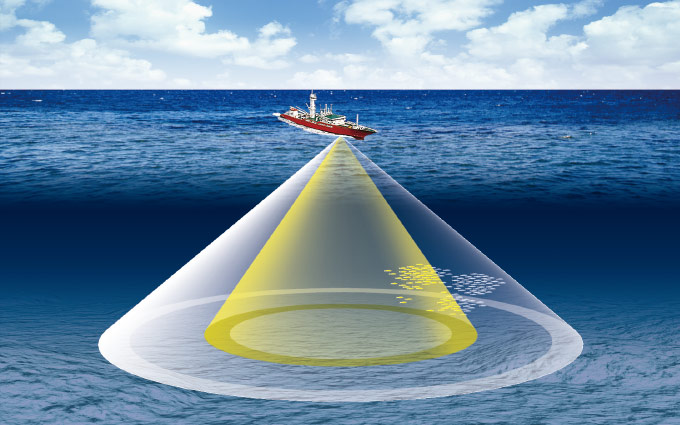

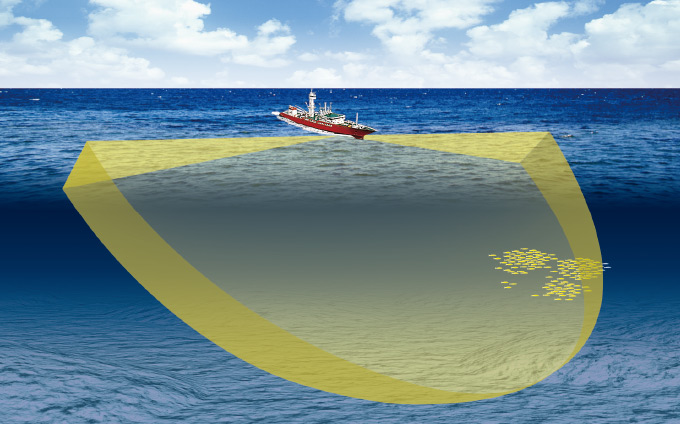

水平断面探知が可能なＳ画面

半周型ソナーの探知方法である水平方向180°の断面探知が可能。また、半周型ソナーの探知映像と全周型ソナーの探知映像を1つの画面上、または、デュアルディスプレイにそれぞれ表示でき、大画面で同時に確認できます。

垂直2方位併記

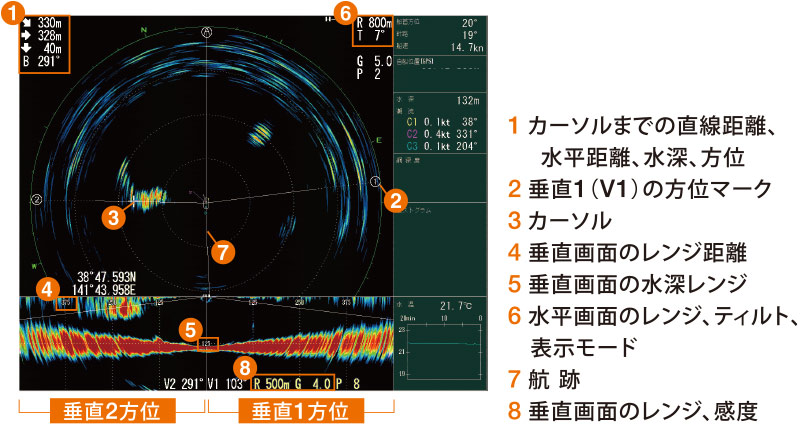

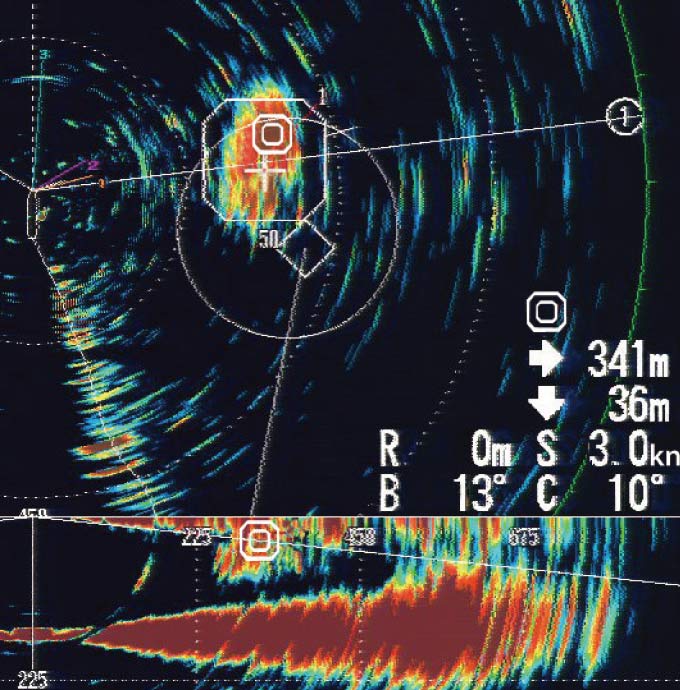

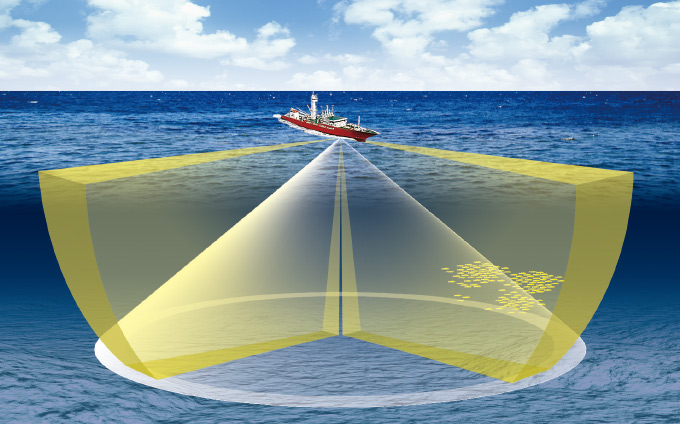

好評な従来機採用の垂直２方位併記（このクラスのソナーでは世界初）を継承。任意方向の垂直断面探知（0～90°）を1方位、または、2方位併記できます。垂直2方位併記では、同時に2つの魚群比較も可能です。

高分解能で遠距離探知を実現！

高感度素子の採用とフルノの新技術の組み合わせにより、高分解能を維持しつつ、これまでよりも遠距離探知を実現しています。

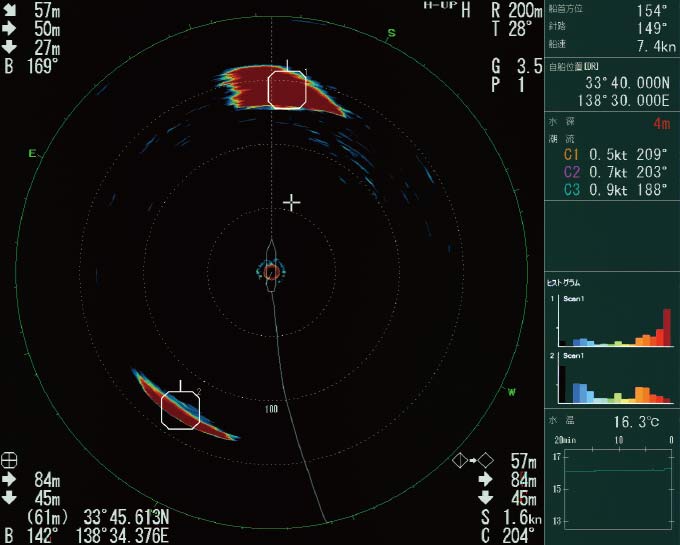

ターゲットロック機能で、魚群追尾が可能（船速、方位データの入力が必要）

魚群反応にターゲットロックマークを打つことで、その魚群までの距離や水深、魚群の移動方位や速度を数値で表示します。

自動で魚群反応を追尾し、自船から魚群までの距離や深度、魚群の移動速度・方位を演算表示します。目的の瀬などを固定位置として追尾することも可能です。

投網の判断に貢献する、“魚量マーク”と“ヒストグラム”表示

魚量マークを、一画面上に2つまで打つことができ、それぞれの反応をヒストグラムとして表示。魚量の判断に有効です。

ターゲットロックとの連動で、ターゲット魚群の量を表示。投網の判断に効果を発揮します。

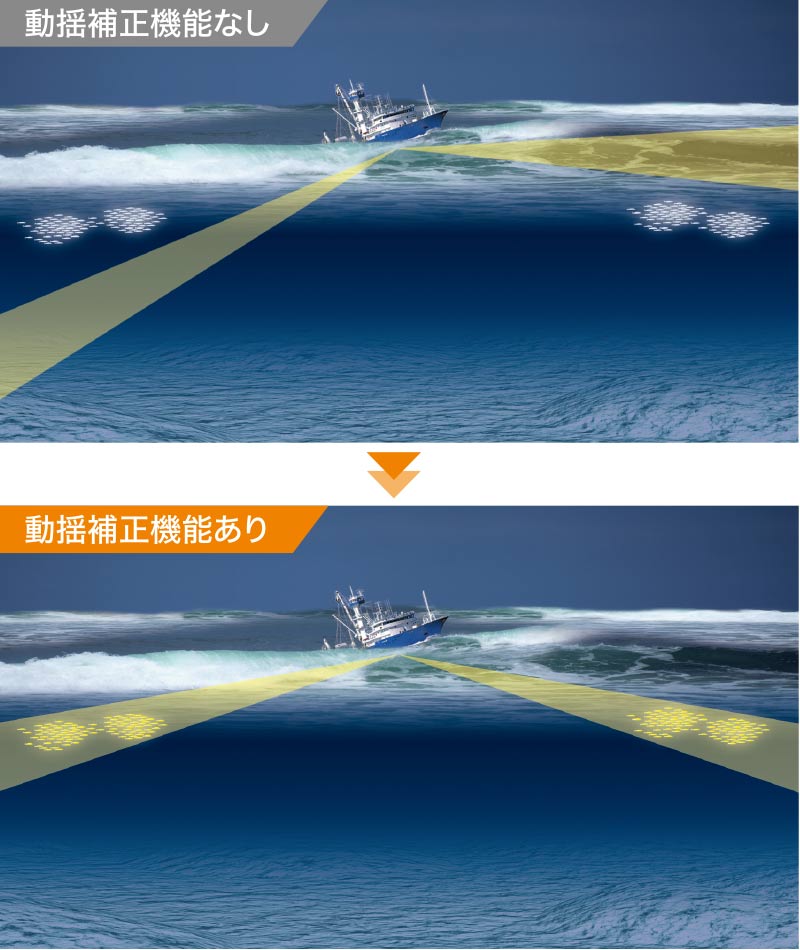

動揺補正機能を採用

動揺補正機能は、ローリング、ピッチングによる影響を補正します。時化た海でも、瀬や魚群の安定した探知が可能です。

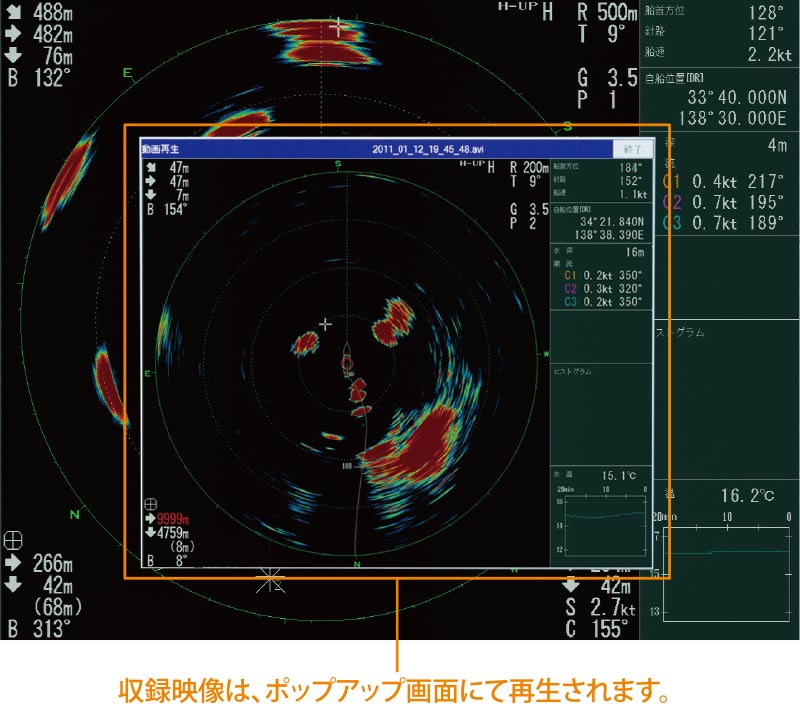

ソナー映像の保存・再生機能搭載

投網判断時におけるソナー反応の保存など、映像を静止画で共有・継承できます。ソナーを活用した技術・ノウハウの継承に効果を発揮します。

“漁労設定ダイヤル”と “機能キー” “メニュー編集機能”のフル活用で、さらに操作性向上！

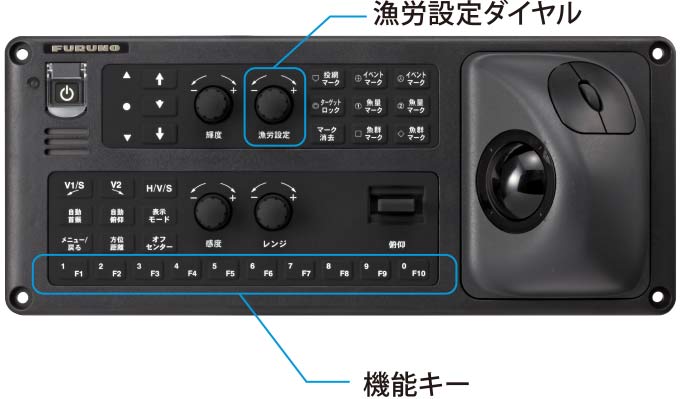

異なった漁ごとに設定画面を呼び出す場合などに便利な“漁労設定ダイヤル”（10種類）。ダイヤル操作で簡単に呼び出せます。また、よく利用するメニュー設定をワンプッシュで呼び出せる“機能キー”（10種類）と、メインメニューに頻度の高い項目を割り当てる“メニュー編集機能”（20個）など、操作性の向上を最大限に考慮した設計となっています。

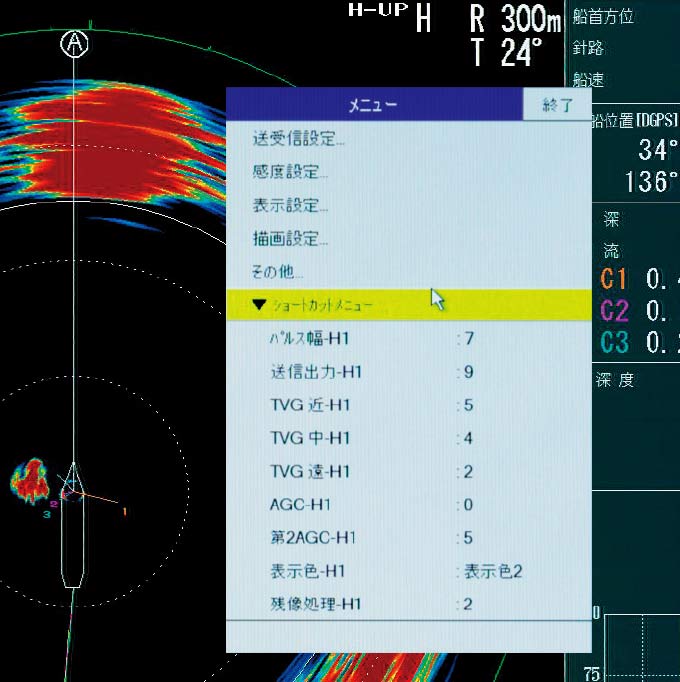

メインメニューによく利用するメニュー操作を登録することで、操作性が一層向上します。

簡易操作部と専用リモコン、小型スイッチボックスをオプションで用意

USB接続で使える、市販のワイヤレスマウスも活用可能とし、ユーザーの様々な操作方法にお応えできます。専用リモコンは有線と無線の 2種類を用意しており、無線リモコンはBluetooth^®接続で最大4台まで利用可能です^※1。また、操作部から電源ボタン、上下動ボタン、スピーカー部のみを取り出した小型スイッチボックスを新たにラインナップ。本体から離れた場所から送受波器の上下動操作を行うことを可能にしました。

Bluetooth^®アダプタは現地手配が必要
オプション

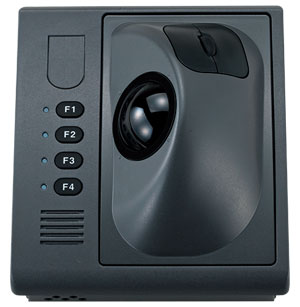

簡易操作部^※2
型式：FSV-853

リモコン（有線）^※2
型式：FSV-854-MK2

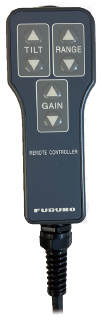

リモコン（無線）^※1※2
型式：SCU-001

小型スイッチボックス^※2
型式：SCU-003

コンパクトな操作部と分割ユニットの採用で、装備方法自由自在！

小型化を実現した操作部に加え、表示部、制御部それぞれ別ユニットで構成しているため装備方法も自在。わずかなスペースにも取り付け易い設計となっています。

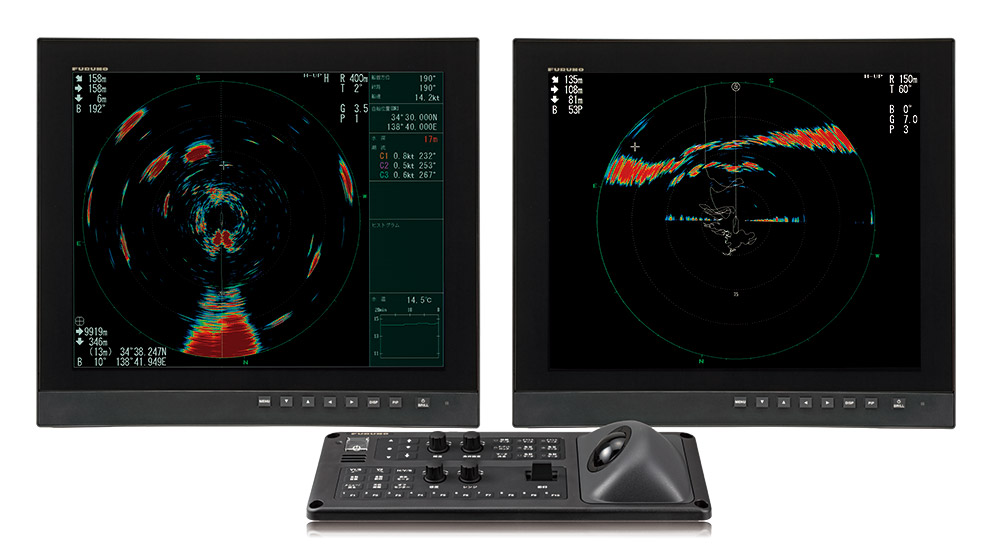

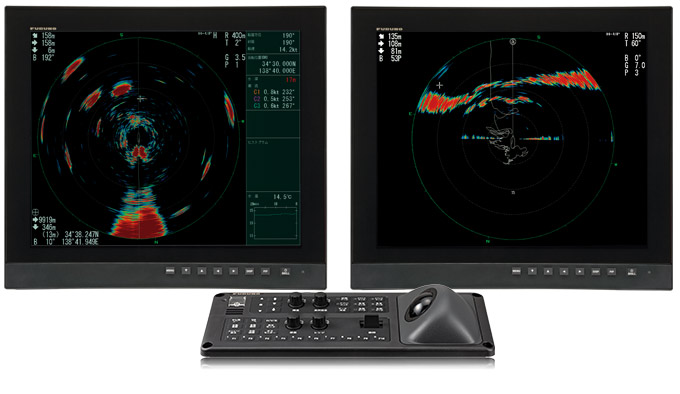

2画面使えて瞬時に判断！

優れた映像処理技術の搭載により、多彩な映像表現。瞬時の判断に大きく貢献
2つのディスプレイへの分割表示も可能。それぞれ独立した表示をフル画面で見ることができます。フル画面での探知は、瞬時の判断に大きく貢献します。また、当社製ディスプレイ（型式：MU-192HD）と接続すれば、標準操作部から画面輝度が調整可能です。

仕様

全般

周波数

70 kHz または 80 kHz

表示レンジ

60 〜 2000 m、17段階

電源

制御部

DC12-24 V: 4.0-2.0 A

送受信装置

AC100/110/115/220/230 V：15A、1Φ、50/60 Hz

整流器

AC/DC電源ユニット（オプション）
PR-241：AC100-230 V、単相、50/60 Hz

上下装置

AC200-220V：4 A 以下、三相、50/60 Hz

環境条件

使用温度範囲

制御部/操作部：-15℃ ～＋55℃
リモコン/小型スイッチボックス：-15℃ ～＋55℃
送受波器：-5℃ ～＋35℃
その他：0℃ ～＋50℃

相対湿度

93％以下（＋40℃）

防水性能

操作部：IP22（パネル）、IP20（筐体）
制御部：IP22
送受波器：IPX8、送受信装置：IPX0
接続箱/上下装置（送受波器以外）：IPX2
リモコン：IPX4（FSV-854-MK2）、IP56（SCU-001）
小型スイッチボックス：IP56（前面）、IP22（背面）
送受信装置/その他：IPX0

その他

質量

操作部：約 3.5 kg
制御部：約 15 kg
上下装置（800 mm）：380 kg、（1100 mm）：400 kg ※タンク含まず
送受信装置：95 kg
リモコン（有線）FSV-854-MK2：約 0.76 kg
リモコン（無線）SCU-001：約 0.14 kg
小型スイッチボックス（SCU-003）：約 0.2 kg
