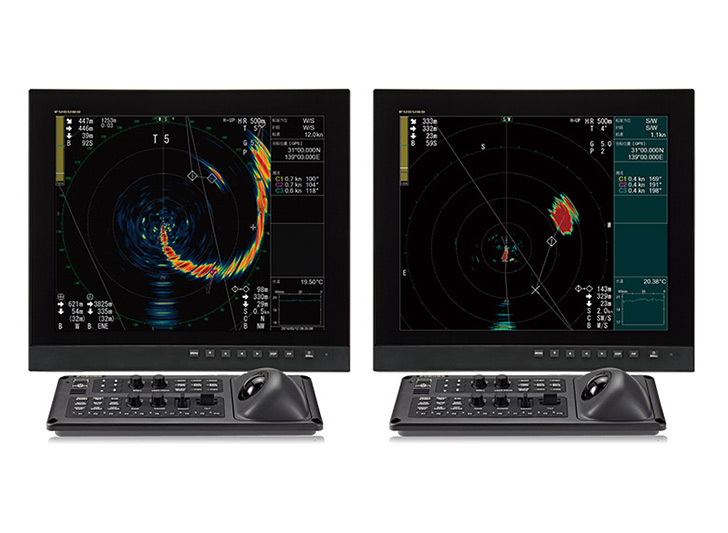

全周型2周波カラースキャニングソナー

型式 FSV-28W/28WL MARK-2

高周波、低周波の送受波器を一体化したダブルセンサー設計！

漁船

各種ダウンロード

特長
仕様
構成品

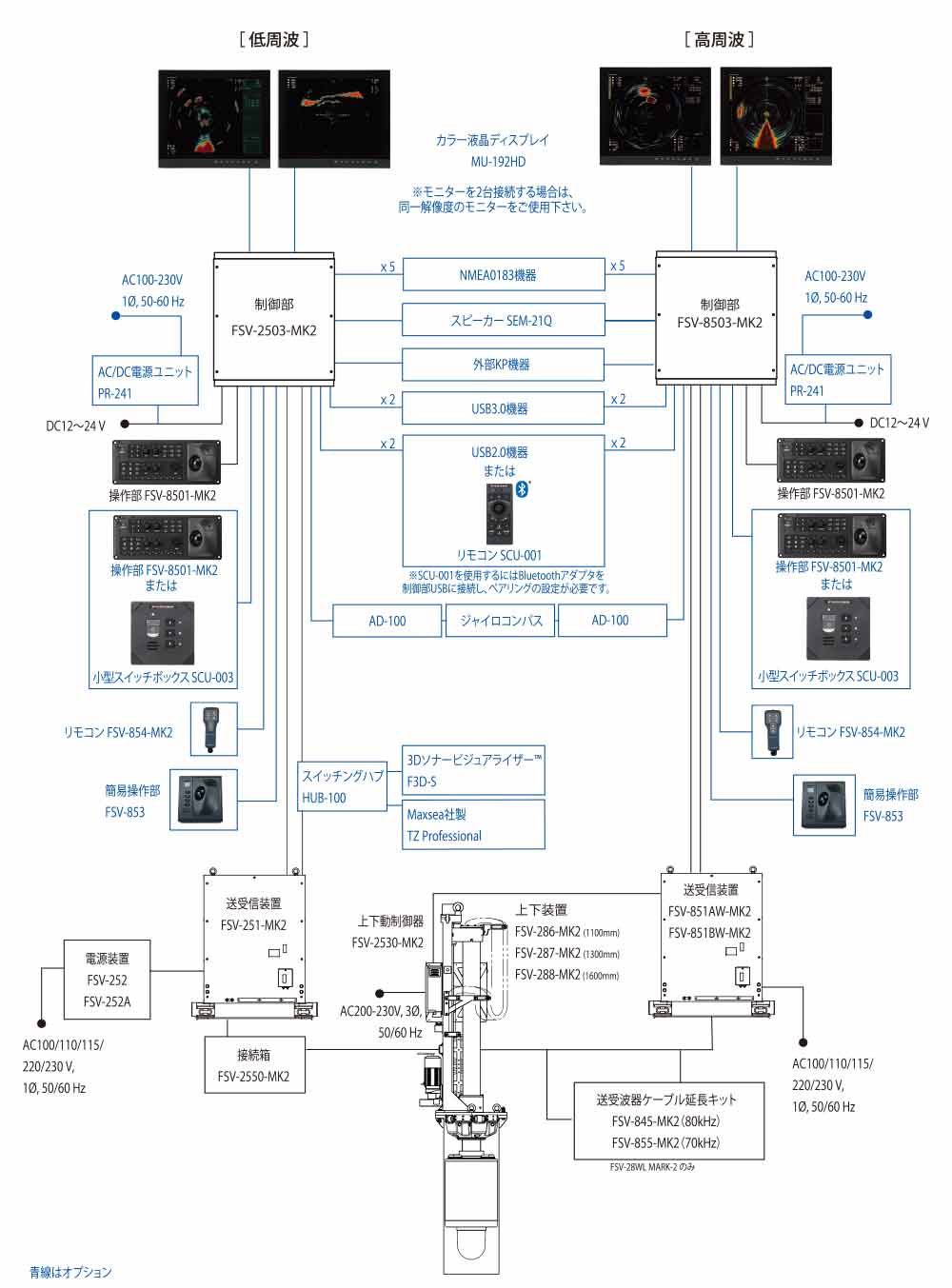

系統図
各種ダウンロード
お問い合わせ

特長

高周波と低周波の送受波器を一体化したダブルセンサー設計！

ひとつの上下装置に2周波を格納できる設計のため、省スペースの船底にも高周波、低周波の装備が可能です。装備コストも大幅に削減！

高速魚の追従性が向上！（低周波20 kHz）

送受波器の性能向上により、近距離の素早い探知が可能になりました。

高速魚の探知に威力を発揮するフルノ独自の魚群検出機能搭載！

投網の判断に役立つ“漁量マーク”と “ヒストグラム” 表示

魚量マークを、一画面上に2つまで打つことができ、それぞれの反応をヒストグラムとして表示。魚量の判断に有効です。

ターゲットロックとの連動で、ターゲット魚群の量を表示。投網の判断に効果を発揮します。

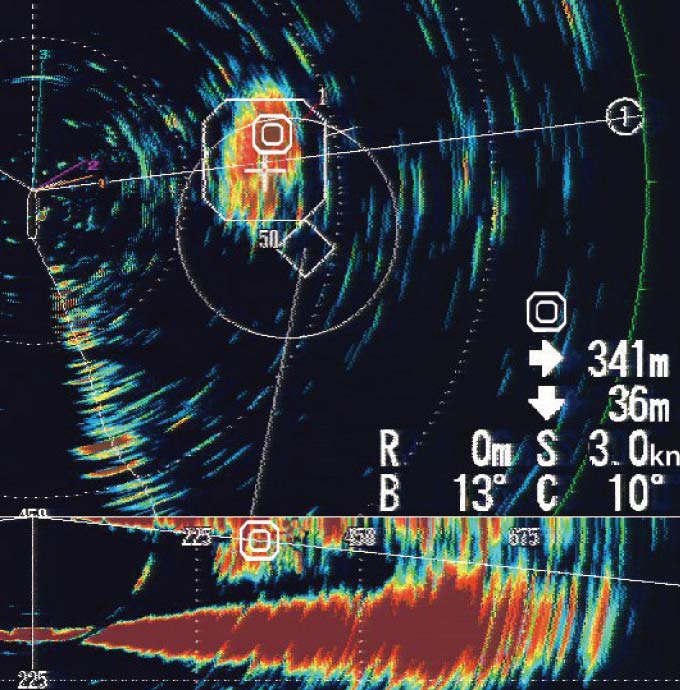

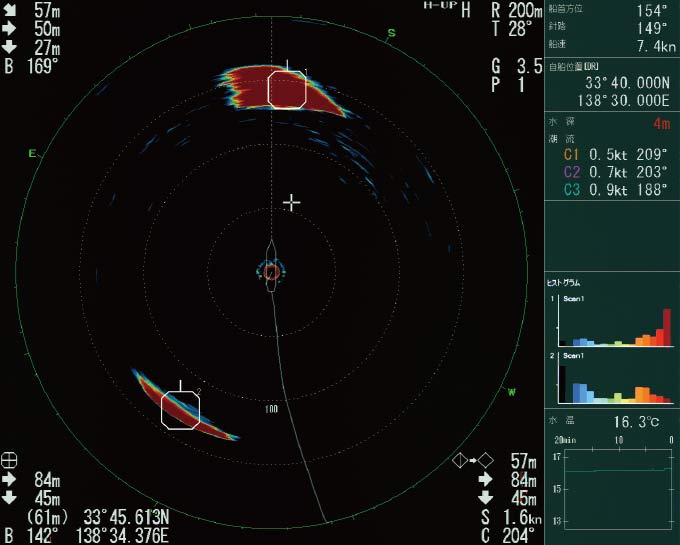

ターゲットロック機能で、魚群追尾が可能（船速、方位データの入力が必要）

魚群反応にターゲットロックマークを打つことで、その魚群までの距離や水深、魚群の移動方位や速度を数値で表示します。

自動で魚群反応を追尾し、自船から魚群までの距離や深度、魚群の移動速度・方位を演算表示します。目的の瀬などを固定位置として追尾することも可能です。

専用つまみで細かな感度調整が可能

上下装置（1300 mm ストローク）の上昇/下降時間はわずか13秒！業界トップクラスの速さ

1600 mm ストロークは約16秒。

送受波器の位置インジケーター表示機能と、任意位置停止機能を搭載

送受波器の突出量を画面上にグラフ表示するインジケーター表示機能を搭載。また、漂流物との接触等を回避するため、突出量を最小限にする任意位置停止機能を採用しました。

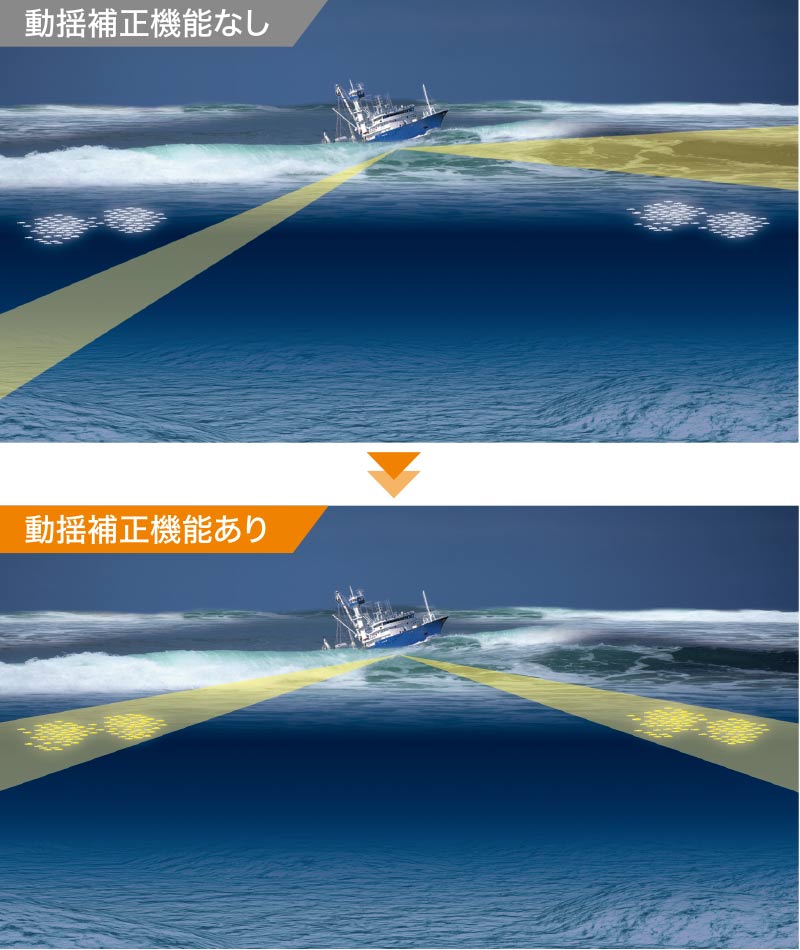

動揺補正機能を採用

動揺補正機能は、ローリング、ピッチングによる影響を補正します。時化た海でも、瀬や魚群の安定した探知が可能です。

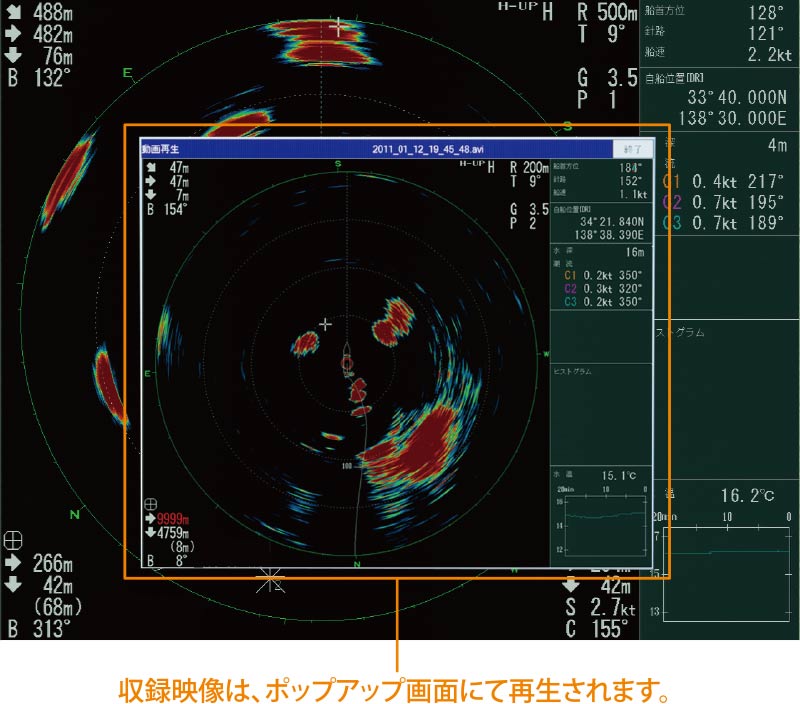

ソナー映像の保存・再生機能搭載

投網判断時におけるソナー反応の保存など、映像を静止画で共有・継承できます。ソナーを活用した技術・ノウハウの継承に効果を発揮します。

よく使う設定やメニューは、操作パネルからボタンやつまみひとつでスムーズに切り替え可能

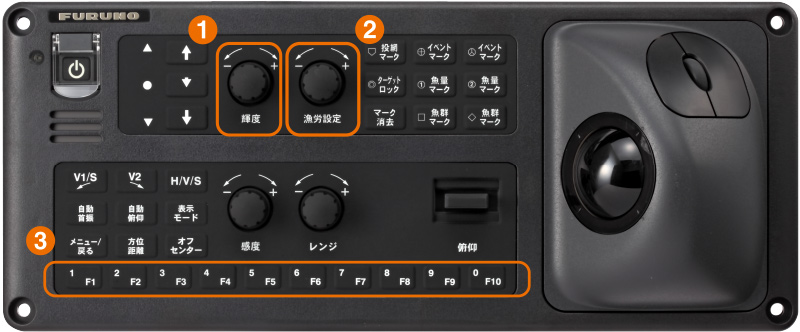

操作部
型式：FSV-8501-MK2

輝度調整ダイヤル
操作部から、古野製カラー液晶ディスプレイMU シリーズの画面の輝度調整が可能です。
漁労設定ダイヤル
漁場や標的魚種に応じた設定を登録しておくことができます（最大10設定）
ファンクションキー
よく利用するメニュー設定をワンプッシュで呼び出しすることができます（10項目まで）

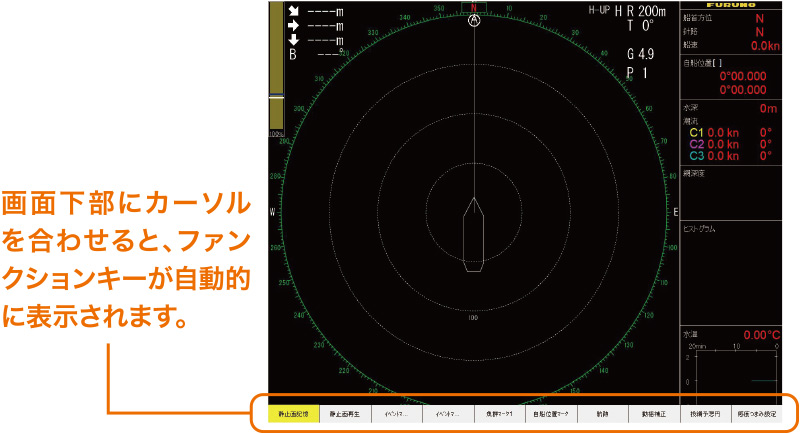

ソフトウェアファンクションキー

操作部のファンクションキー（F1～F10）に割り当てられた各種機能を、画面上からワンクリックで呼び出せます。直感的な操作で、必要な機能をスムーズに利用できます。

簡易操作部と専用リモコン、小型スイッチボックスをオプションで用意

USB接続で使える、市販のワイヤレスマウスも活用可能とし、ユーザーの様々な操作方法にお応えできます。専用リモコンは有線と無線の 2種類を用意しており、無線リモコンはBluetooth®接続で最大4台まで利用可能です^※1。また、操作部から電源ボタン、上下動ボタン、スピーカー部のみを取り出した小型スイッチボックスを新たにラインナップ。本体から離れた場所から送受波器の上下動操作を行うことを可能にしました。

Bluetooth^®アダプタは現地手配が必要
オプション

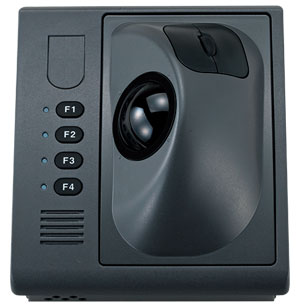

簡易操作部^※2
型式：FSV-853

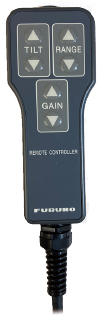

リモコン（有線）^※2
型式：FSV-854-MK2

リモコン（無線）^※1※2
型式：SCU-001

小型スイッチボックス^※2
型式：SCU-003

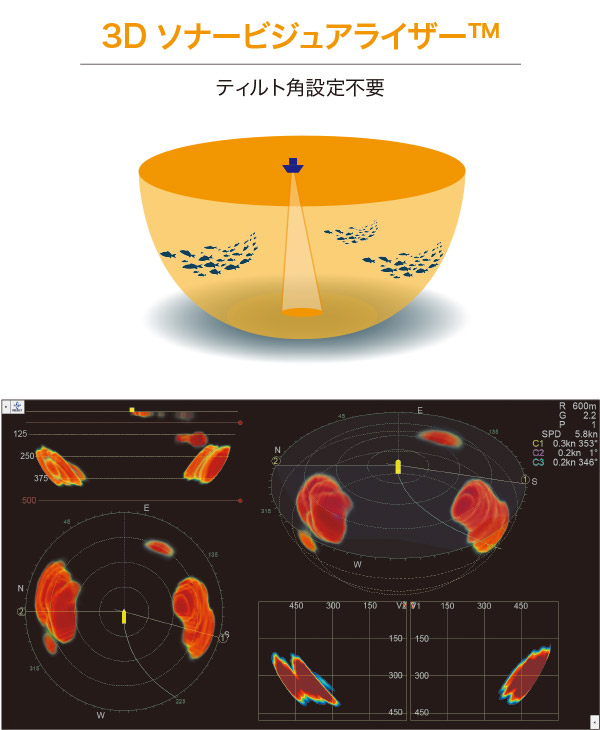

3Dソナービジュアライザー™「F3D-S」（オプションアプリケーション）

3Dソナービジュアライザー™「F3D-S」は、FSV-25/28W/28WL MARK-2と接続することで、センサーから得られた情報を3Ｄ映像に変換し、海中の様子をわかりやすく表示します。魚群の大きさや深度を把握するためには適切なティルト角設定を行う必要がありますが、3Dソナービジュアライザー™では、ティルト設定をせずとも魚群の形状や動き、自船からみた魚群の方位や深度などを視覚的に把握することができます。

F3D-Sの詳細はこちら

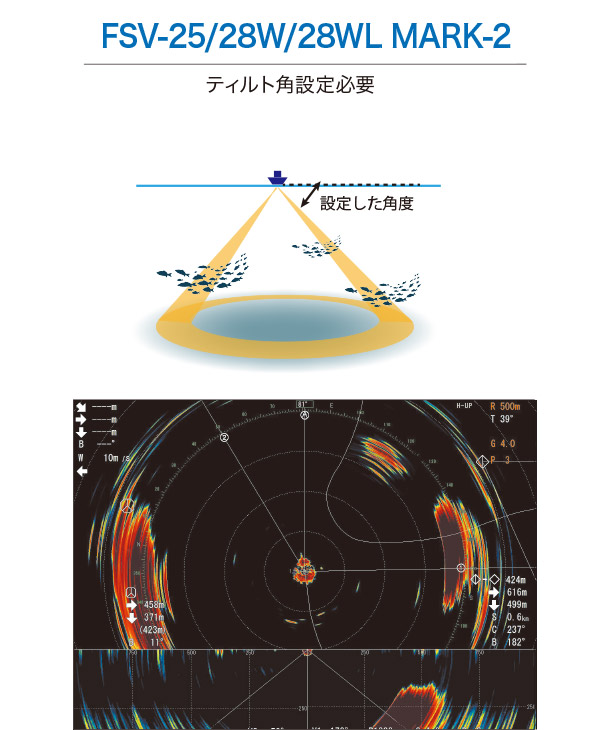

同じ場所での2D/3D映像比較

仕様

全般

スキャン方式

フルデジタルビーム形成方式

周波数

低周波 20 kHz、高周波 70 kHz または 80 kHz（選択）

レンジ

低周波 20 kHz
　：60, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1200, 1600, 2000, 2500, 3000, 3500, 4000, 5000 m

高周波 70/80 kHz
　：60, 100, 150, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 m

聴音範囲

30°, 60°, 90°, 180°, 330°（自動首振可）

聴音出力

オーディオ端子

表示

表示画素数

SXGA (1280 x 1024)
UXGA (1600 x 1200)
WUXGA (1920 x 1200)

表示色

スキャン映像色 32色、マーク 6色

方位表示モード

ヘッドアップ、ノースアップ※、コースアップ※、トルーモーション※
※外部センサーが必要

表示モード

水平単記、水平2併記、垂直1方位併記、垂直2方位併記、S単記、S併記画面

付加機能

干渉除去、残像処理、ノイズリミッタ、色消し、自動俯仰動、自動追尾（ターゲットロック）、送受波器任意位置停止、過電圧警報、送受波器格納不能警報、雑音抑圧（低周波のみ）

送受信装置

送信方式

パルス幅変調（PDM）、ハーフブリッジ方式

受信方式

ストレートアンプ・フルデジタルビームフォーマ

水平モードビーム幅

低周波 20 kHz
　送信：360° x 7°、受信：12° x 10°（-3dB 全角）
　送信：360° x 10°、受信：16° x 14°（-6dB 全角）
高周波 80 kHz
　送信：360° x 6°、受信：9° x 9°（-3dB 全角）
　送信：360° x 8°、受信：13° x 12°（-6dB 全角）

垂直モードビーム幅

低周波 20 kHz
　送信：360° x 29°、受信：12° x 10°（-3dB 全角）
　送信：360° x 47°、受信：18° x 13°（-6dB 全角）
高周波 80 kHz
　送信：6° x 106°、受信：8° x 9°（-3dB 全角）
　送信：8° x 118°、受信：12° x 12°（-6dB 全角）

Sモードビーム幅

高周波 80 kHz
　送信：196°x 5°、受信：9°x 8°（-3dB 全角）
　送信：209°x 7°、受信：13°x 12°（-6dB 全角）

ティルト範囲

20 kHz：上向き：-5°、下向き：60°
70 kHz：上向き：-5°、下向き：90°

垂直探知範囲

20 kHz：0°〜下向き60°
70/80 kHz：0°〜下向き90°

上下装置

上昇・下降時間 (全突出時)

FSV-286-MK2（1100 mmストローク）：11秒以下
FSV-287-MK2（1300 mmストローク）：13秒以下
FSV-288-MK2（1600 mmストローク）：16秒以下

耐用船速

FSV-286-MK2（1100 mmストローク）
　　：20 kn（停止中/上下動中）

FSV-287-MK2（1300 mmストローク）
　　：18 kn（停止中/上下動中）

FSV-288-MK2（1600 mmストローク）
　　: 16 kn（停止中/上下動中）

インターフェイス

ポート数

映像出力：2ポート、HDMI
NMEA0183：5ポート、V1.0/2.0/3.0/4.0/4.1）
外部KP：1ポート、カレントループまたは接点信号（入力 5-15V、出力 12V）
音声出力：1ポート、10 W、4Ω、モノラル
ジャイロ：1ポート、AD-10
魚探（入力）：1ポート、VI-1100A（アナログ）
接点信号：1ポート、外部スイッチ用
USB：4ポート（USB2.0：2ポート、USB3.0：2ポート）
LAN：2ポート、イーサネット、1000Base-T

データセンテンス

入力
　：CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW,
　　MWV, RMC, THS, VBW※, VDR, VHW, VTG, VWR, VWT, ZDA
※VBWは、前後および左右船速が必要

出力
　：TLL

出力Pセンテンス

PFEC：evt, fkv, fmg, fvc, pidat, sht, tfm, tlm, tqm
