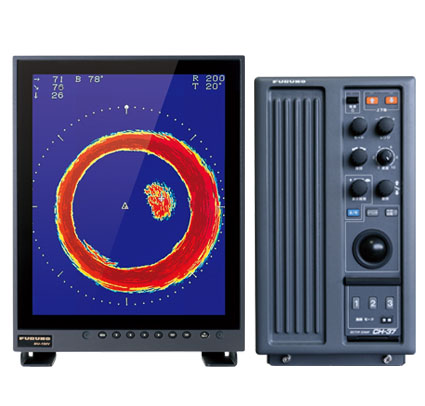

カラーセクタースキャニングソナー
型式 CH-37BB
高速旋回！
45度セクタースキャニングと充実した表示モードで魚群をとらえる
45度セクタースキャニングと充実した表示モードで魚群をとらえる
高感度探知！中層魚群、底付魚群に抜群の探知能力を発揮！
- 漁船
特長
高速旋回！全周型セクタースキャニングソナー|45度セクタースキャニング方式採用で、PPIソナーより旋回速度が約4倍アップ（300 ｍレンジ）
海底の詳細状況を立体的に表示できる3D モード！底曳き漁などの漁場の把握に大きく貢献
高分解能表示
旋網船に最適。高周波採用により、網形状もくっきり表示
中層曳きや底曳き船に最適！ 魚群と網の位置関係が一目でわかる網口マーク
幅広い視野角の縦型カラー液晶ディスプレイ MU-190Vとの接続で、高い視認性を提供（オプション）
3種類の漁労キーで、時期や対象魚、漁場、操業工程に応じて、最適モードをワンプッシュ呼び出し
船体動揺による画面の乱れを自動補正する、電子スタビライザ機能（オプション）
リモートコントロール標準装備
周波数 60, 113, 162 kHzの３種類を用意（択一）
映像例

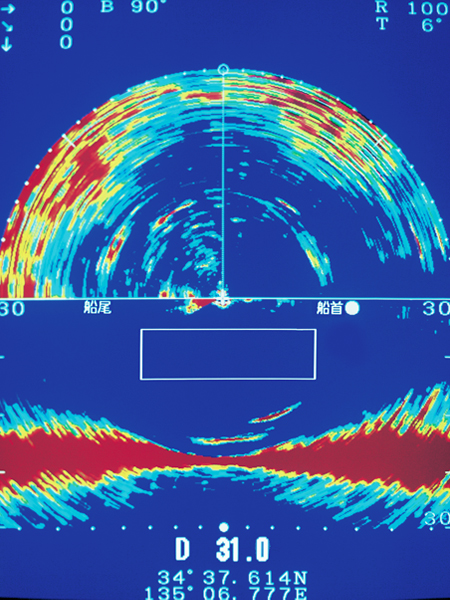

2画面併記モード

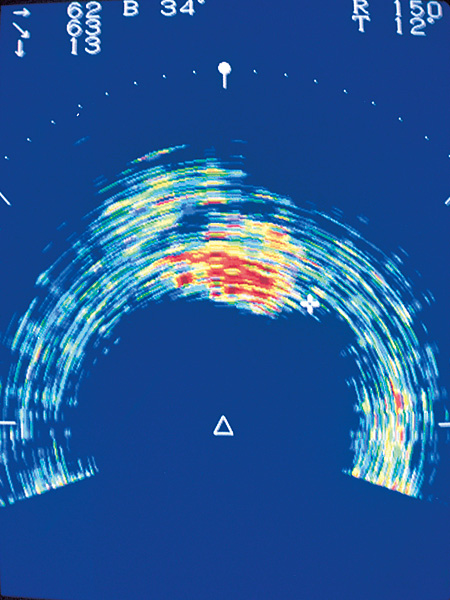

水平モード（1.5倍拡大）

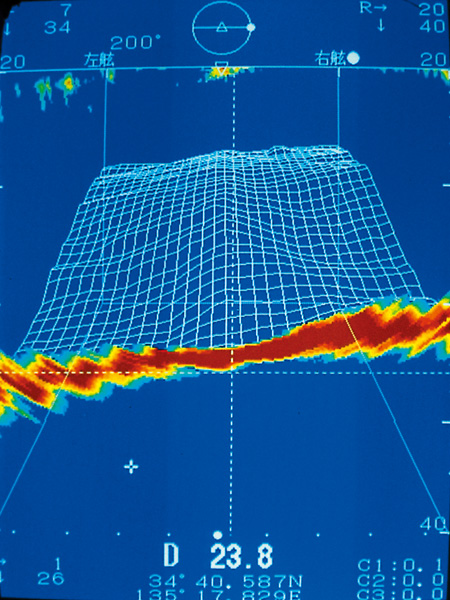

垂直断面+3Dモード：正面

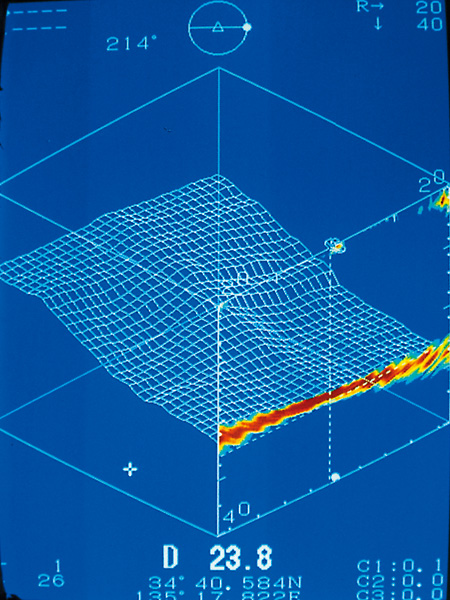

垂直断面+3Dモード：斜め
仕様
全般
表示レンジ
水平：30～1600 m, 12 段階
断面：10～ 800 m, 12 段階
送受信装置
出力
0.8 kW (60 kHz), 1.3 kW (113 kHz), 1.5 kW (162 kHz)
電源
制御部
DC 24 V (0.5 A以下)
システム総合：DC 24 V (13.0 A)、上下動時は16.0 A
送受信装置
DC 24 V (3.5 A)
整流器
整流器（オプション）：RU-3423、RU-1746B-2, AC100/110/115/200/220/230V, 単相、50/60Hz
上下動制御器
DC 24 V (3.5 A以下)、上下動時は6.5 A
その他
質量
操作制御部：18 kg
送受信装置：8.5 kg
上下装置：55 kg
構成品
標準品
操作制御部
送受信装置
60/113/162 kHz （選択）
上下装置
60/113/162 kHz （選択）
リモートコントロール
工事材料
オプション品
19型 縦型カラー液晶ディスプレイ
MU-190V
動揺角検出器
MS-100
傾斜角検出器
BS-704
整流器
RU-3423
整流器
RU-1746B-2
フェアリング
スピーカー
ケーブル組品
5/10m, 6-6/6-4ピン
5対ケーブル
5/10/15/20m
複合48芯ケーブル
上下装置・送受信部間延長用
タンク
鉄、FRP、アルミ

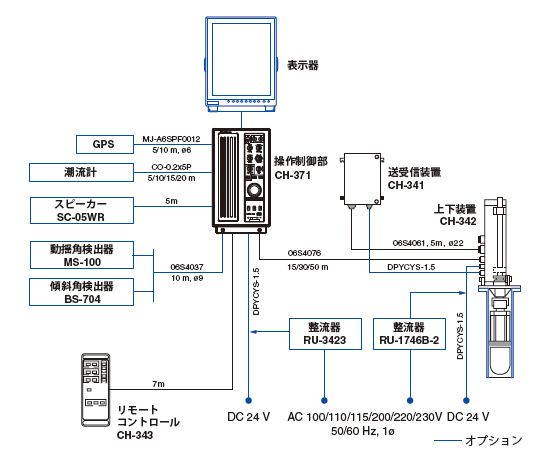

系統図
各種ダウンロード
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
