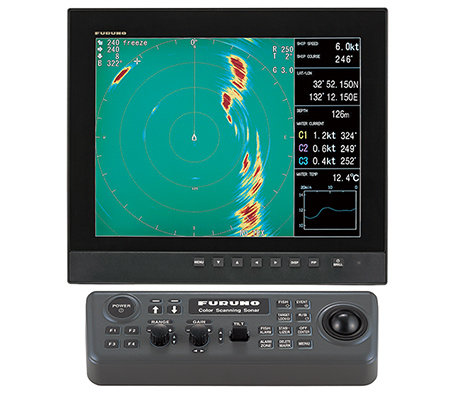

全周型カラースキャニングソナー
型式 CSH-5L MARK-2
漁労キーでワンタッチ操作、小型船にも装備可能なコンパクトソナー
- 漁船、ワークボート（官公庁船・作業船）
特長
周波数55/68 kHz 全周型スキャニングソナー
網形や網中の魚群動向を瞬時に把握
全方向の魚群分布、密集度、瀬付き状況を瞬時にキャッチ
50～1600 m の表示範囲
分割ユニット採用で装備方法が自由自在
小型船にも搭載可能なコンパクトタイプ
上下装置自動格納機能を搭載
便利なリモコン操作（オプション）
ソナー画面に魚探画面または聴音画面の併記が可能
自船位置、水温グラフ、潮流等の各情報を表示
漁労キー機能割当キーで簡単操作
仕様
全般
周波数
55kHz または 68kHz
表示レンジ
50、85、100、200、250、300、350、400、450、500、600、800、1000、1200、1600 m (16段階)
表示
表示画素数
XGA（1024 x 768）
表示色
スキャン映像16色、マーク1色
電源
制御部
AC 100/115 V：4.0 A
AC 200/220/240 V：2.0 A
その他
質量
制御部：3.4 kg
送受信装置：37 kg
操作部：3.5 kg
上下装置（600 mmストローク）：82 kg
上下装置（400 mmストローク）：81 kg
構成品
標準品
制御部
CSH-5210-A
操作部
CSH-5211-A
送受信装置
CSH-5130-A-5L
前置装置
CSH-5020-A
上下装置
400 mmまたは600 mmストローク
工事材料、付属品、予備品
オプション品
DC-AC インバータ
TR-2451
魚探インターフェース
VI-1100A
格納タンク
OP10-5
スピーカ
SEM-21Q
送受波器ケーブル延長キット
動揺検出器
MS-100
リモートコントローラ
CSH-7040
各種ダウンロード
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
