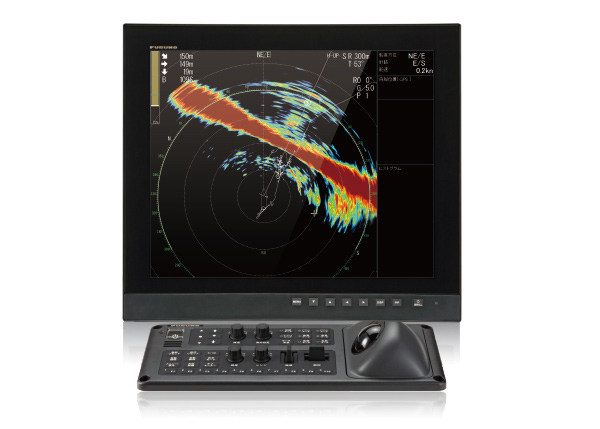

半周型カラースキャニングソナー

型式 FSV-75

伝統を継承し、さらに進化した究極の半周ソナー

漁船

各種ダウンロード

特長
仕様
構成品

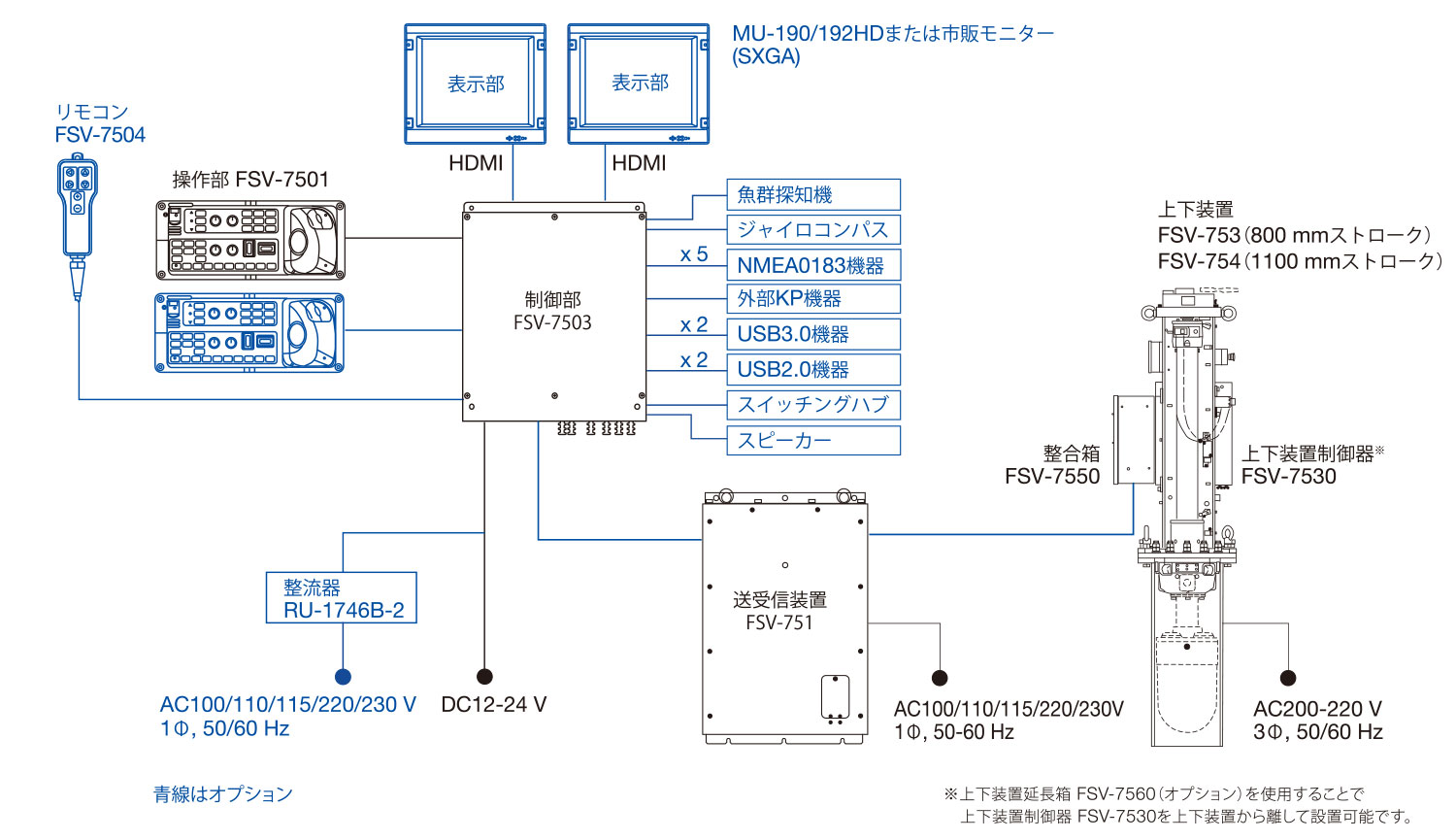

系統図
各種ダウンロード
お問い合わせ

特長

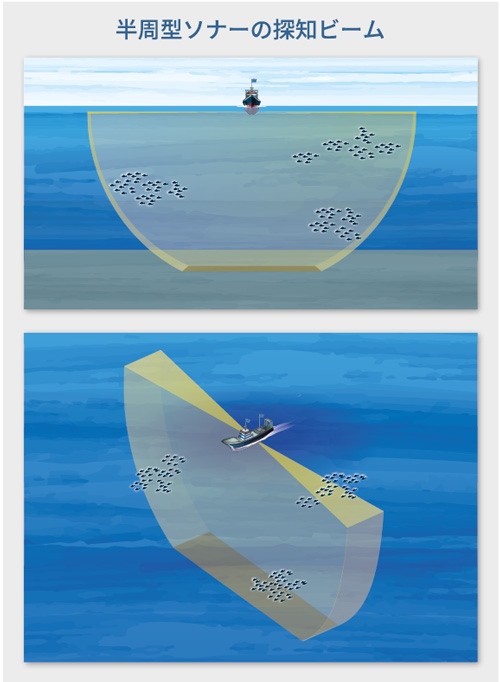

半周型ソナー独自の扇型ビームにより海面から海底までもれなく探知！

投網中の映像

集魚中の映像

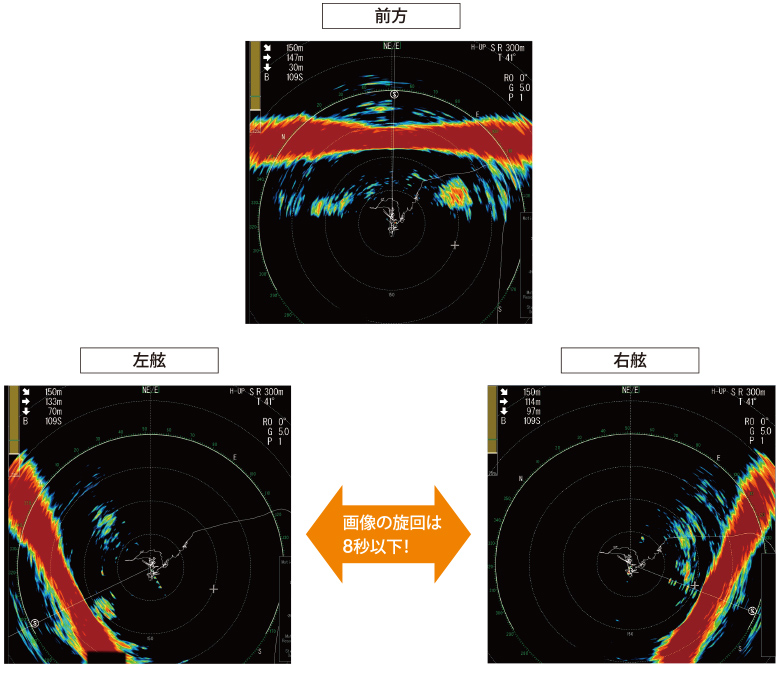

高速化された旋回速度^※（弊社比2倍速以上）と広くなった旋回範囲により、探知力が格段に向上しています。

設定により変動します。

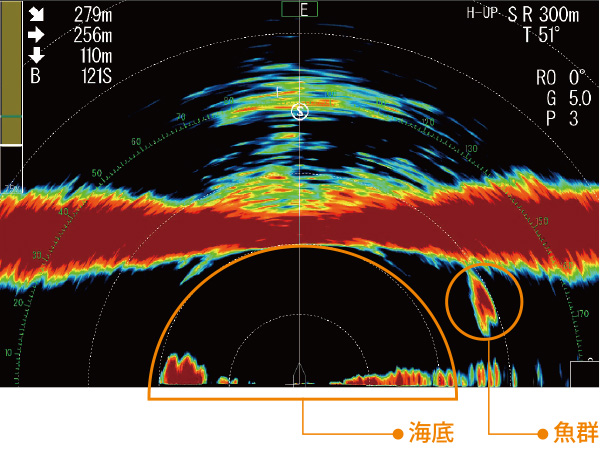

海底付近の探知範囲が拡大！

従来の半周型ソナーでは難しかった左右方向に離れた魚群（海底より遠いレンジに位置する魚群）も逃さずキャッチします。フルノ独自の信号処理技術により、探知距離は従来機に比べ1.2倍に拡大しています。

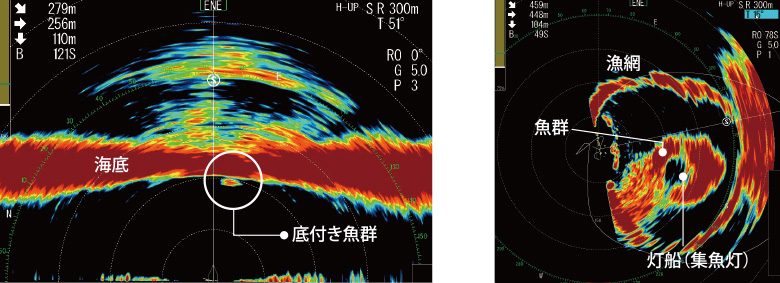

180 kHz高周波ならではの高精細映像で魚群、海底、網形状をくまなく把握！

フルノのFSVシリーズソナーでは最も高い180 kHz高周波を採用。中、低周波では難しい底付き魚群の探知や網なり、網中魚群の把握を可能にします。

高速送信でカツオ、マグロなど動きの激しい魚の探知にも威力を発揮！

超近距離においては全周型スキャニングソナーよりも高速の送受信を実現。
動きの激しい高速遊泳魚も逃さず探知します。

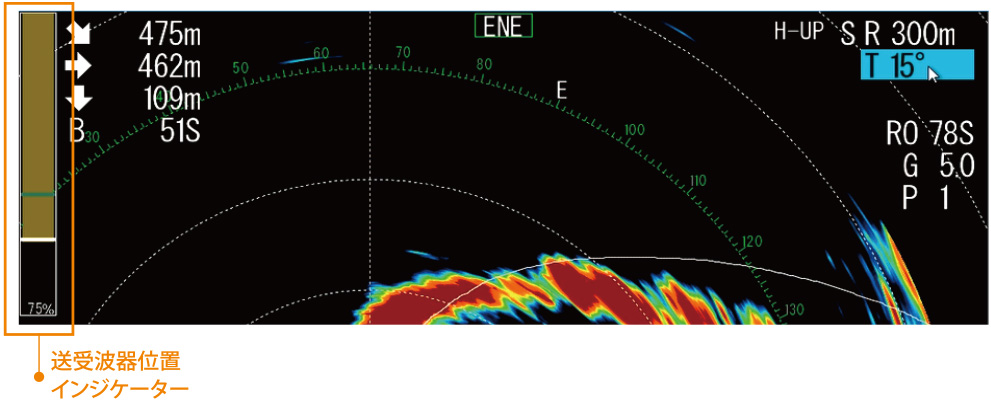

送受波器位置インジケーターにより突出位置が一目でわかる！

上下装置の突出位置を常に画面に表示するため、突出状況の確認など、海難防止に役立ちます。

送受波器任意位置停止機能
状況に応じて送受波器の突出量を調整し、上下装置へのダメージを回避できます。

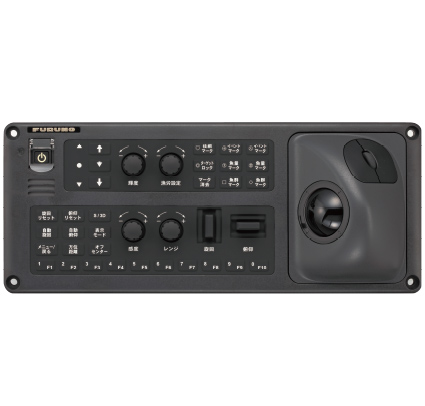

素早く確実な操作を！

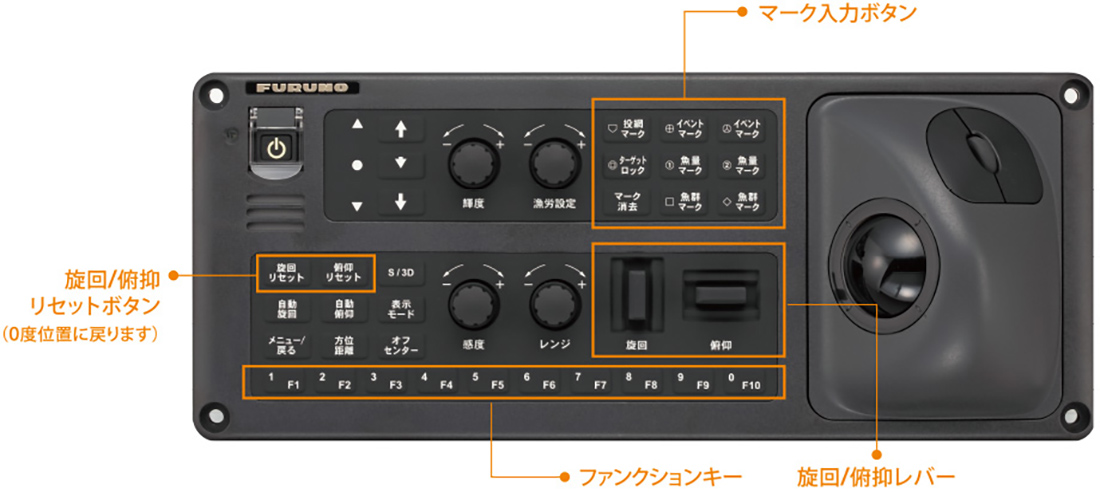

半周型ソナーに適した新しい操作部により、旋回、俯仰など、魚群の探索追尾に重要な操作を素早く確実に行えます。また、従来のFSVシリーズでご好評頂いている10個のファンクションキーも踏襲し、40種類の機能の中から好きな機能を登録可能。便利なマーク一括消去機能もご用意しています。

上下動速度の短縮

送受波器の上下装置への格納時間は約11秒（1100 ㎜ストローク）で、従来機の半分以下に短縮しました。

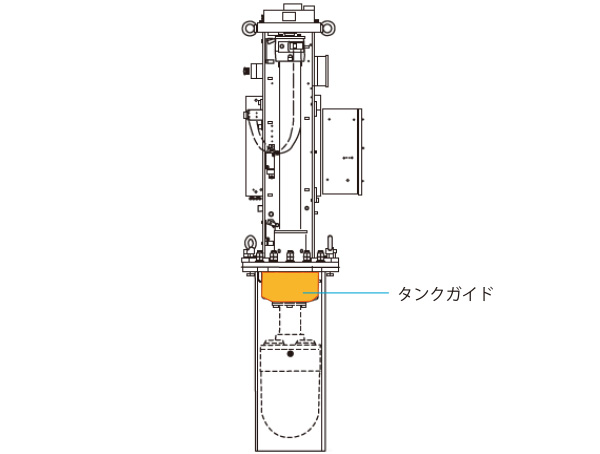

上下装置にタンクガイド方式を採用

新しいタンクガイド方式の採用により、振動や衝撃に対するシャフトの安定性と耐久性が向上しています。

仕様

全般

スキャン方式

フルデジタルビーム形成方式

周波数

180 kHz

レンジ

50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200, 1600, 2000 m
95, 190, 285, 380, 475, 570, 665, 760, 855, 950, 1140, 1330, 1520, 1900 m

オフセンター時
95, 190, 285, 380, 475, 570, 665, 760, 855, 950, 1140, 1330, 1520, 1900 m

聴音範囲

1 kHz

聴音出力

10 W （オプションスピーカーが必要）

表示

表示画素数

SXGA（1280×1024）

表示色

スキャン映像色32色、マーク6色

方位表示モード

ヘッドアップ、ノースアップ※、コースアップ※
※外部センサーが必要

表示モード

S単記

付加機能

干渉除去、残像処理、ノイズリミッタ、色消し、自動追尾（ターゲットロック）、自動格納、魚群アラーム、AGC, 残響低減、雑音抑圧、送受波器任意位置停止、過電圧警報、送受波器格納不能警報

情報表示

スキャン（方位・距離）、カーソル位置（距離・深度・方位）、イベント・魚群マーク（位置・方位）、自船位置、船速・方位、水温、風向・風速

上下装置

上昇・下降時間 (全突出時)

8秒（800 mm）、11秒（1100 mm）

耐用船速

18 kn以下（上下動時：15 kn以下）

ストローク

800mmまたは1100mm

送受波器ビーム幅

送信：水平180°、垂直6°（-3 dB全幅、180 kHz時）
受信：水平6°、垂直6°（-3 dB全幅、180 kHz時）

インターフェイス

ポート数

映像出力（HDMI/SXGA）：2ポート
外部KP：1ポート、カレントループまたは接点信号（入力5-15V, 出力12V）
音声出力：1ポート、10 W、4Ω、モノラル
ジャイロ：1ポート、AD-10用
接点信号：1ポート　外部スイッチ用
USB：USB2.0；2ポート、USB3.0；2ポート
LAN：2ポート、イーサネット（1000Base-T）

NMEA0183

Ver.1.5/2.0/3.0/4.0/4.1：5ポート
入力：CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, MWV, RMC, THS, VBW※1, VDR, VHW, VTG, VWR, VWT, ZDA
出力：TLL
※1 前後船速および左右船速が必要
