型式 F3D-S

魚群を立体的にとらえる！
自船周囲の魚群や網なりを3D映像で表示するソフトウェア

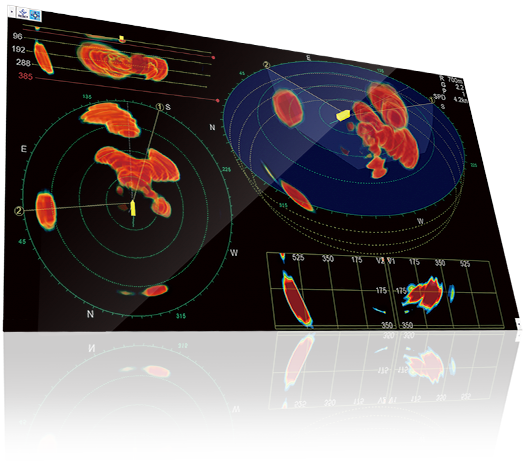

3Dソナービジュアライザー™ F3D-Sは自船周囲の魚群や網なりを3D映像で表示する新しいソナーソフトウェアです。
全周型カラースキャニングソナーFSV-25/28W/28WL MARK-2と接続し、センサーから得た情報をフルノ独自の技術を用いて3Ｄ映像に変換し、海中の様子をわかりやすい表示で提供します。

漁船

各種ダウンロード

プロモーションビデオ
概要
特長
インスタントアクセスバー™
機能
仕様

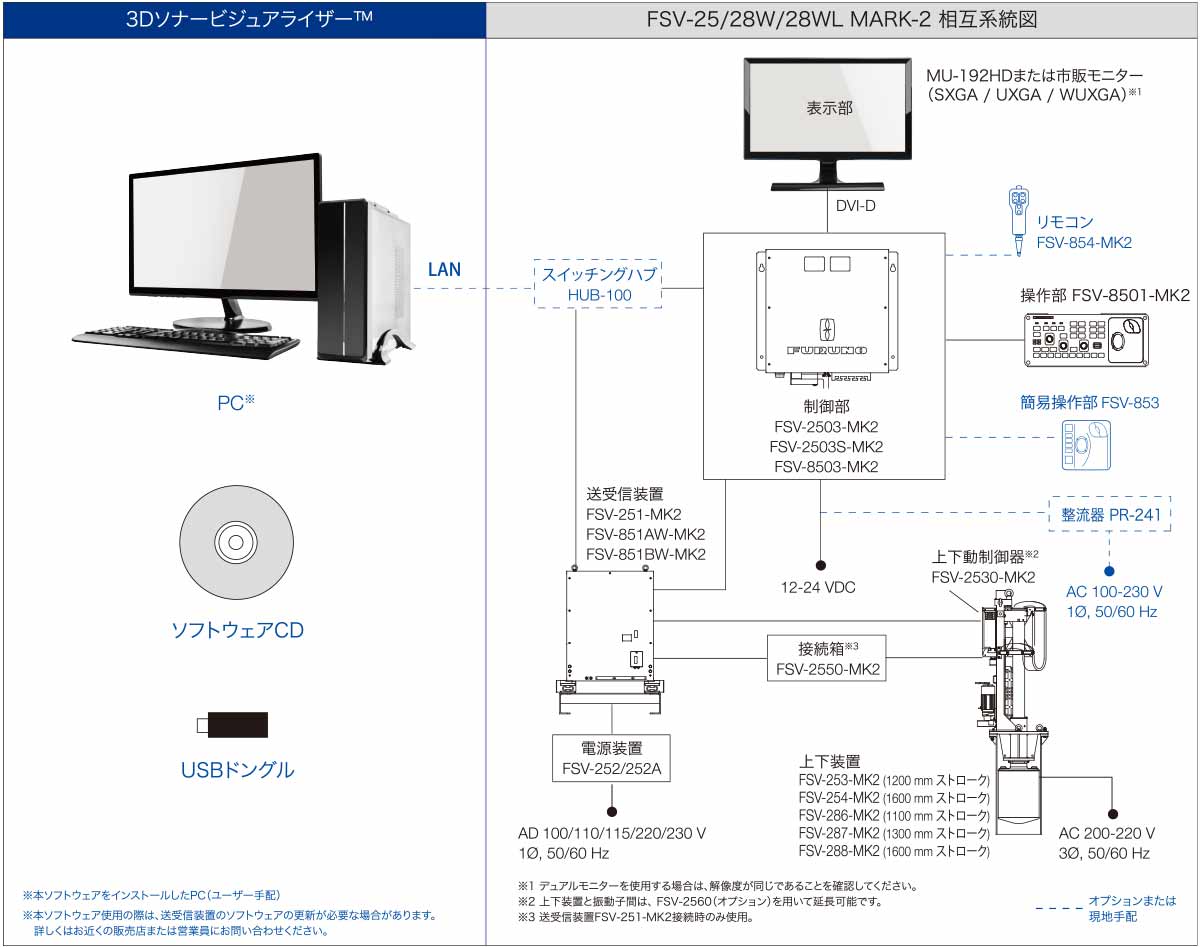

系統図
各種ダウンロード
お問い合わせ

プロモーションビデオ

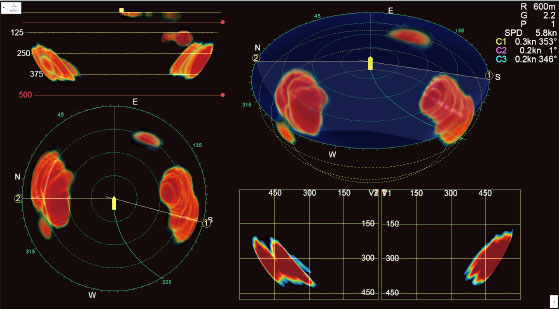

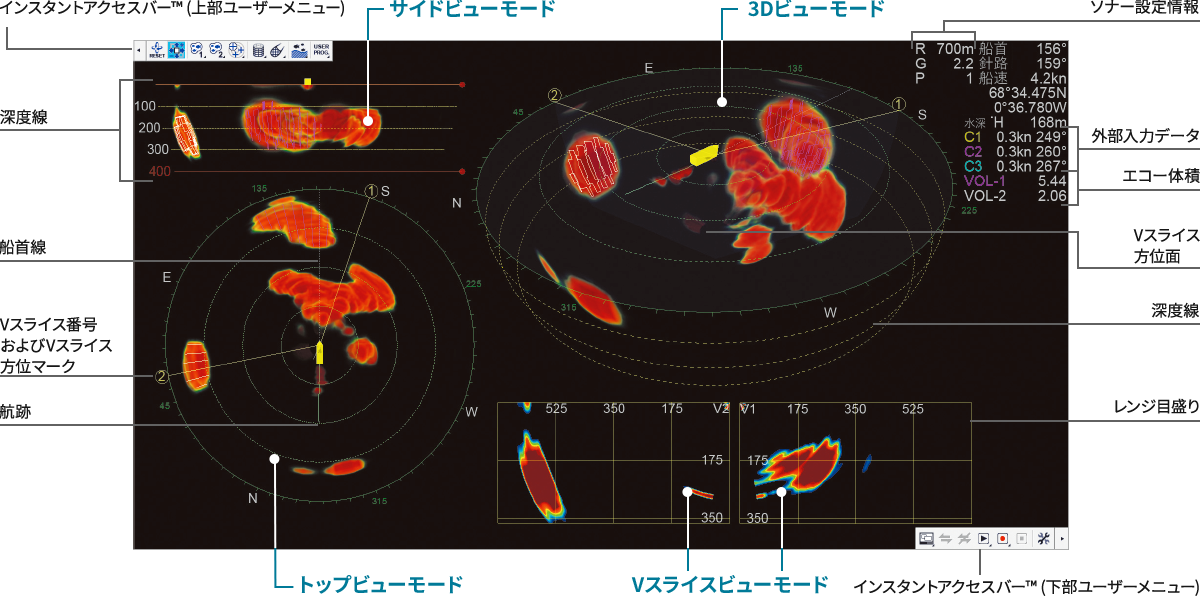

概要

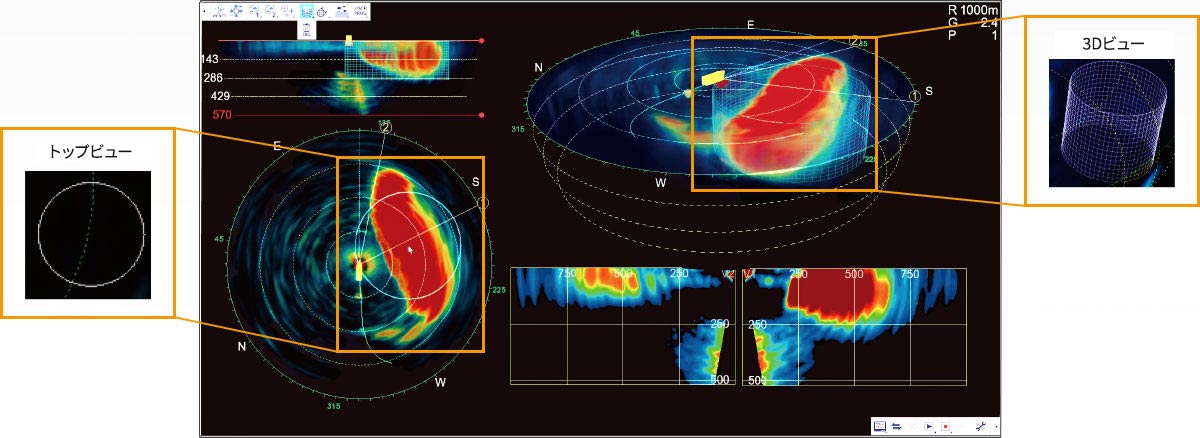

3Dビューモード

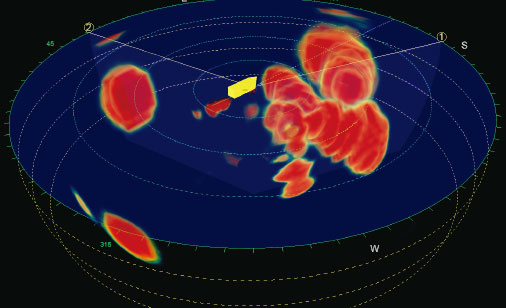

自船の斜め上から自船を見下ろした映像を表示します。視点の変更はカーソル操作で容易に行えます。このモードは自船周囲の3次元領域全体を把握するのに便利です。

トップビューモード

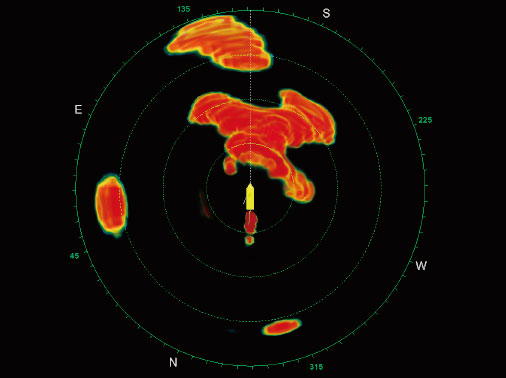

自船の真上から自船を見下ろした映像を表示します。従来と同じ2D表現でありながら3Dソナービジュアライザー™では垂直方向の見逃しを防ぐことができる上に、魚群までの水平距離と方位を測定するのに便利です。

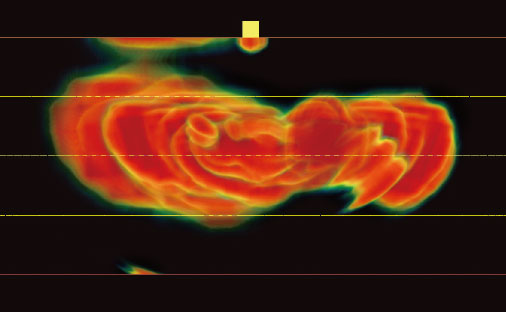

サイドビューモード

船尾側から水平に自船を見た映像を表示します。設定画面で【トップビュー/サイドビューの回転】が選ばれている場合は、画面の手前側から水平に自船を見た映像を表示します。このモードは魚群の深度測定の際に便利です。

Vスライスビューモード

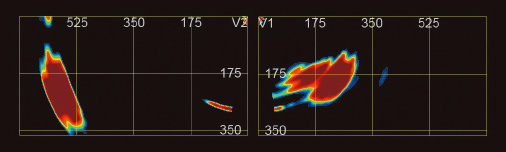

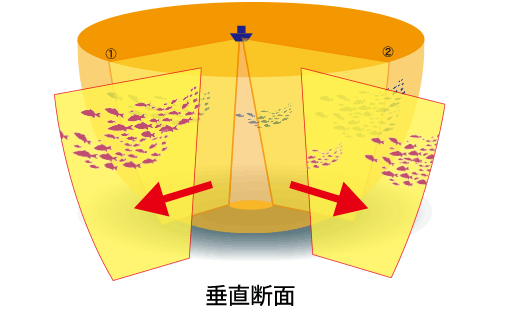

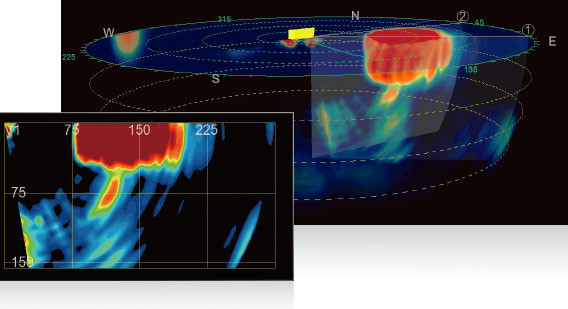

Vスライス方位マークで設定した方位の垂直スライス映像を表示し、独立した2方位のVスライスビューを表示可能です。特定方位の魚群分布を把握したり、異なる2方位にあるターゲットの深度を比較するのに便利です。

特長

従来型ソナー（2D映像）と3Dソナービジュアライザーの比較

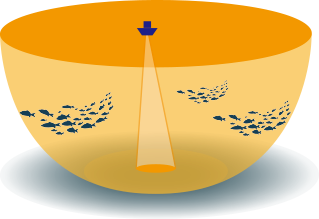

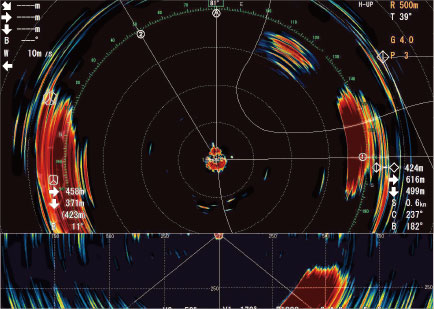

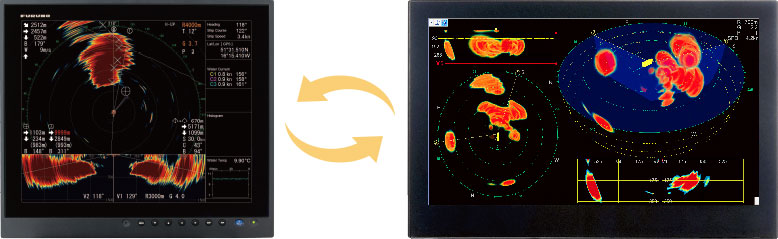

従来型ソナー（2D映像）では、魚群の大きさや深度を把握するために適切なティルト角設定を行う必要があり、浅瀬ではさらにティルト角の選択が難しくなります。3Dソナービジュアライザー™ではティルト設定不要で、魚群の形状や動き、自船からみた魚群の方位や深度などを視覚的に把握することが可能です。

FSV-25/28W/28WL MARK-2

ティルト角設定必要

3D ソナービジュアライザー™

ティルト角設定不要

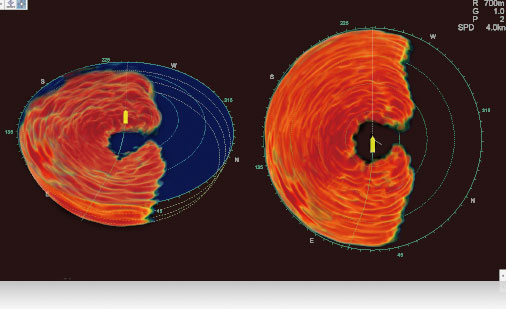

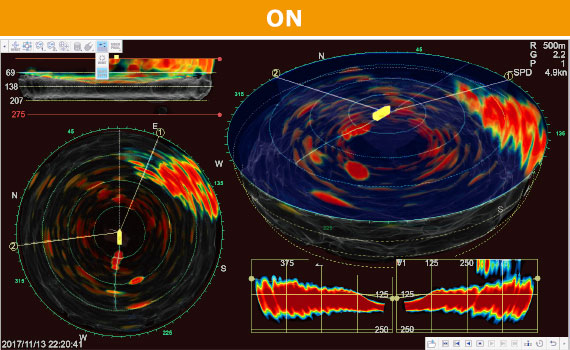

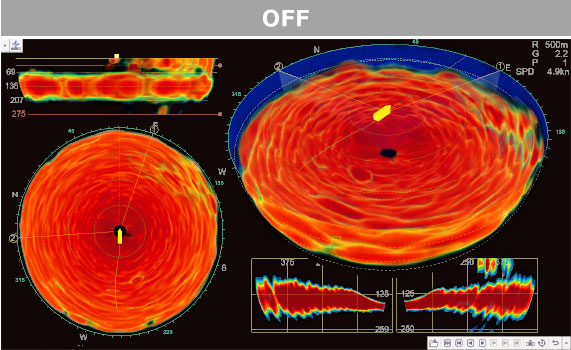

同じ場所での2D/3D映像比較

表層から中層の魚群を同時に把握可能！

主に表層から中層までの自船周辺の魚群分布状況を、ティルト設定することなく3Ｄ映像で表します。また、FSV-25/28W/28WL MARK-2側で設定すべき最適ティルト角を判断する際にも、この3D映像がとても役立ちます。簡単・確実に魚群分布や動きを把握可能なため、投網のタイミングも容易に図ることができます。
