マルチファンクションディスプレイ

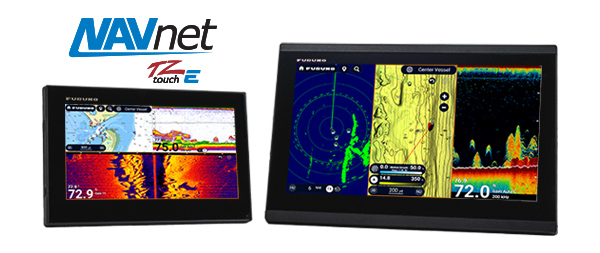

NavNet TZtouchE 型式 TZT9E/13E NEW
（TZT9E/TZT13E）
コンパクトとパワフルが両立、NavNetシリーズのさらなる可能性
NavNet TZtouchEシリーズ（TZT9E/TZT13E）は、小型のディスプレイながらも直感的なインターフェイスと高速処理を実現しており、あらゆる船舶に優れたパフォーマンスとシステムの拡張性を提供します。
プレジャーボート
官公庁船
NavNet.com（英文）
FURUNO動画マニュアル
魚群探知機 送受波器ガイド
特長
-
フルノが提供する最も先進的なチャートシステム 「TZ MAPS」を搭載
航海用電子参考図（new pec）をベースにカスタマイズ性を高めたフルノ独自のチャート「TZ MAPS」※を搭載しています。
インターネット接続により常に最新の状態を保つことができます。また、TZ MAPSチャートデータを元に、シームレスで最適なナビゲーションを提供するAIルーティング機能など、革新的な機能を利用することが可能です。
「TZ MAPS」の付随機能であるフィッシングチャート「TZ BathyVision」により、海底起伏の色や等深線密度を段階的に調整でき、海底地形をリアルかつ高精細に確認することができます。※「TZ MAPS」はインターネット経由でチャートの購入・更新が可能です。
-
シームレスで最適なナビゲーションを提供するAIルーティング機能
TZ MAPSチャートデータを元に、陸地や浅瀬を避けてルートを自動生成するAIルーティング機能を搭載。ボートの設定水深、チャートデータ、その他さまざまな安全パラメータを組み合わせ、マリーナの入り口や湾口などを通過する最適なルートをわずか数秒で計算し自動的に生成します。
※ 本機能は安全航行のための参考情報を提供しますが、全ての危険を考慮した情報を提供するものではありません。実際の航行においては、操船者が責任を持って周辺の監視を行ってください。
※ AIルーティング、AI避航ルートという機能の名称は、人間が行ってきた判断・作業を一定程度機械が代行するという広義のAIに基づきます。操船者の行動を学習してルート生成に反映するような機能は搭載されていません。
-
安全な航行を支援するリスクビジュアライザー™とAI避航ルート機能
リスクビジュアライザー™は現在の自船の速度と他船の速度・進路にもとづき、接近と衝突のリスクがある“避けるべき危険なエリア”を可視化する機能です。危険なエリアが一目でわかることで、夜間・視界不良時や輻輳海域においても安心して操船することができます。 さらにTZtouchEシリーズでは、危険を回避する最適なルートを表示するAI避航ルート機能を搭載。避航判断が難しい輻輳海域や夜間、視界不良などの場合でも安全に避航できるようサポートします。
※ 本機能は安全航行のための参考情報を提供しますが、全ての危険を考慮した情報を提供するものではありません。実際の航行においては、操船者が責任を持って周辺の監視を行ってください。
-
内蔵CHIRPサイドスキャン※455 kHzにも対応
TZtouchEシリーズ内蔵のCHIRPサイドスキャンは左舷と右舷の両サイドをスキャンし、高解像度で海底構造の形状を映し出します。CHIRPサイドスキャンは海底地形を把握するだけでなく、構造物周辺にターゲットが寄りついているかさえも探索できる優れた機能です。
TZtouchEシリーズは、230 kHzと455 kHzのCHIRPサイドスキャンに対応しています。※ CHIRPサイドスキャン専用の送受波器が必要です。
（対応送受波器：型式 225T-TM904, 225T-SS904, 225T-PR904, 455T-TM903, 455T-SS903, 455T-PR903）
-
用途に合わせて選べるネットワーク製品をラインナップ
TZtouchEシリーズは、Ethernet、NMEA2000/CAN bus、NMEA0183の３種類のインターフェースが使用できます。レーダーや魚探の他に、AIS、方位センサーなど、さまざまな機器／センサーとの接続で自分だけのNavNetシステムを構築することができます。
仕様

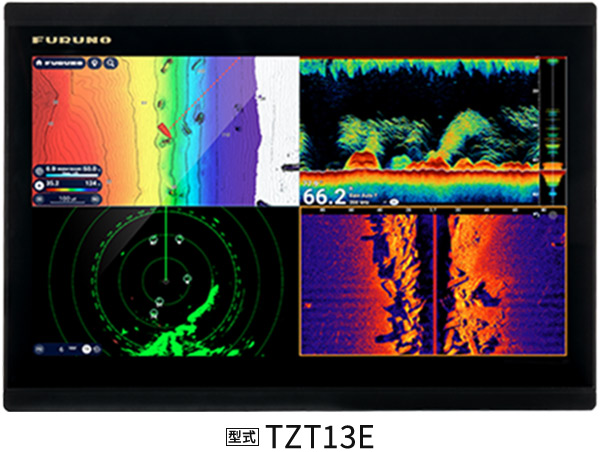

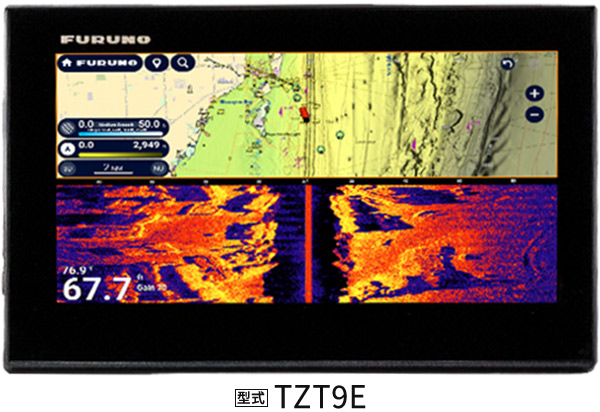

| 型式: TZT9E | 型式: TZT13E | |
|---|---|---|
| 表示部（液晶ディスプレイ） | ||
| 画面タイプ | タッチパネル対応TFTディスプレイ | |
| 画面サイズ | 9型ワイド | 12.8型ワイド |
| 解像度 | 1280 x 720（HD） | 1920 x 1080（FHD） |
| 輝度 | 1000 cd/m2 | |
| インターフェース | ||
| NMEA 2000 | 1 ポート | |
| NMEA 0183 | 出力1 ポート | |
| LAN | 1 ポート（1000BASE-T） | |
| USB | 1 ポート（USB3.0） | |
| SDカードスロット | 1 ポート（micro-SDXC） | |
| 無線LAN | IEEE802.11b/g/n準拠、送信周波数: 2.401 ~ 2.473 GHz、 最大 10dBm | |
| 送受波器 | 2 ポート FJ12 ピン（それぞれ魚探用およびサイドスキャン用） | |
| その他 | ||
| 防水性能 | IPX6 | |
| 電源電圧 | DC12-24 V | |
| 消費電流 | 1.7-0.9 A | 2.4-1.2 A |
| 質量 | 2.2 kg（ハンガー込み） | 3.6 kg（ハンガー込み） |
ネットワーク製品
スキャニングソナーとの連携
型式 CSH-10
スキャニングソナーCSH-10はTZtouchEシリーズとの接続により、TZtouchEシリーズの画面上でエコー表示、チャート重畳、操作、設定が可能となりました。タッチパネルの利点を活かし、ティルトインジケータや感度等をタッチ操作できるなど、直感的な操作が可能です。さらにチャート画面にスキャニングソナーのエコー映像をリアルタイムで重ね、操作することができ、TZ BathyVisionの等深線に重畳することで、海底地形と魚群の把握に大きく貢献します。漁船市場で磨き上げられた妥協のない実力を持ち合わせたスキャニングソナーと、最新のマルチファンクションディスプレイとの連携で、フルノはソナーの可能性に挑み続けます。
ターゲットアナライザー™ 機能を搭載した固体化レーダーセンサー
型式 DRS2D/4D/6A/12A/25A-NXT
驚くべきターゲット検出機能を持つ フルノのソリッドステートドップラレーダー “DRS-NXTシリーズ”。自船に接近するターゲットを自動的に変色させて、潜在的に危険なターゲットを識別できるターゲットアナライザー™を有し、瞬時に他船の動向を判断するファストターゲットトラッキング™、バードモードやレインモードなど、有効な機能が充実しています。
※ DRS-NXTシリーズは、第4種レーダーの認証により操作のための無線従事者資格および無線局の定期検査が不要です。
なお、第4種レーダーを運用する際は、認証番号を確認し、電波法を遵守する義務があります。詳細はこちらをご覧ください。
シームレスなターゲット追尾を可能にするサテライトコンパス
型式 SCX-20
サテライトコンパス SCX-20 はクアッドアンテナ設計により、コンパクトでありながら非常に正確なヘディング、ピッチ、ロール、およびヒーブ情報を提供します。レーダーや魚群探知機、ソナー、オートパイロットなどのセンサーパフォーマンスを向上させ、シームレスなターゲット追尾を可能とします。
NavNet TZtouchEネットワーク製品一覧
RADAR
※ 送信出力5 kW以上のレーダーを操作する際は従事者免許が必要です。電波法を遵守して運用ください。
WEATHER
気象ファクシミリ受画装置
FAX-30
OTHERS
マリンエンターテイメントシステム
Fusion APOLLO シリーズ 他デジタルスイッチングシステム
CONVERTER
NMEA データコンバータ
IF-NMEA2K2アナログNMEAデータコンバータ
IF-NMEAFI
AUTOPILOT
SONAR
全周型カラースキャニングソナー
CSH-10
SENSOR
スマートセンサー（深度/船速/温度）
DST800
REMOTES
リモコン
MCU-006HMCU-006
MCU-005
* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
