送受波器の設置場所

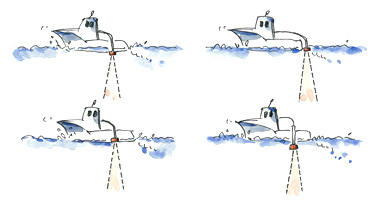

送受波器は、振動子面（下方面）が海底に対し垂直に向くよう船底部分に設置します。設置方法は4種類あります。
送受波器を、
- 船底外部に設置する方法（スルーハル方式）
- 船底内部に設置する方法（インナーハル方式）
- 船尾外部に設置する方法（トランサム方式）
- 舷側に設置する方法
です。
これらの設置方法は、それぞれに特徴がありますが、この中で理想的な設置方法は（1）の船底外部に設置する方法です。船底に穴をあけ、外部に送受波器を固定する方法です。
送受波器が完全に海（水）中に接しますので、効率よく超音波を発射したり海中からの反射波をとらえたりできます。ただし、船底に穴があきますので、プレジャーボートではこの方法を避けるオーナーさんが多いようです。
もっとも多く採用されているのは、（2）の船底内部に設置する方法です。船底内部に送受波器を取り付けます。
船底板に送受波器面にシリコンゴムなどで貼り付け設置します。この時、泡の影響がなく、スクリューによる乱流の影響を受けない場所を選ぶことが重要です。
（注：ただし、この装備は浮沈構造や二重底の船には適していません。またこの方法は超音波が船底板を通過する時に減衰（20%～50%）しますので、海底・魚群などの探知能力が下がります。ACCU-FISH機能を利用の場合は船底外部・船尾外部への取付をお勧めします。）
底質判別機能はスルーハル方式もしくはトランサム方式が必須となります。
送受波器を入れた専用ケースを船底に設置し内部に不凍水溶液を入れて海中と同じ環境を作り上げるインナーハル方式も有効です。
このほか、（3）の船尾のトランサム部に直接、送受波器を設置する方法や、（4）のように、釣り場に到着したあと、舷側部に長いパイプを使って送受波器を海中へ向けるという方法があります。
FRP船で（2）の船底内部に設置するインナーハル方式では、底板を通して超音波を発射したり受信するため、超音波のパワーが減衰（20%～50%）するとともに、海中からの反射波も一段と低下するため受信感度はある程度落ちます。ただし、瀬戸内海程度の浅い水深であれば問題なく利用できるかもしれません。
技術一覧
昭和23年、海中の様子をキャッチできる魚群探知機が長崎の地で誕生しました。
魚探の仕組みは、まず船底に設置した送受波器から超音波を発射します。
音波も超音波も波です。静かな湖面に投石した際にできる波紋のようなものです。
船底の送受波器から発射する超音波は、自艇の真下方向へ集中して送出します。
プレジャーボート用魚探では、ほとんどの場合が2つの周波数が使われています。
気泡は魚探の大敵です。気泡が送受波器の前に発生すると探知障害を起こします。
魚探画面上に一見規則的に見えるパターンのラインが現れたりすることがあります。
レジャーボート用魚探の送受波器には、丸型と角型があります。
送受波器から海中へ発射するのはパルス波です。パルス波は衝撃的な信号です。
一部分の超微弱な反射信号を船底の送受波器がとらえます。
海底からの反射波が強い場合はオビキが長くなります。
魚探画面には基本的には、海面、海底、魚群の3つの情報が表示されます。
中小型魚探は、基本的に指示部本体と送受波器の2つのユニット構成です。
船上での電気は船内に搭載したバッテリから供給します。
魚探でとらえた反射信号は、指示部本体の画面上にカラー映像で表示されます。
一般に、魚探がとらえた映像は魚の群れであり、魚群映像として表示されます。
さて、停船しているボート上で見た魚探の魚群反応はどのように出るのでしょうか。
